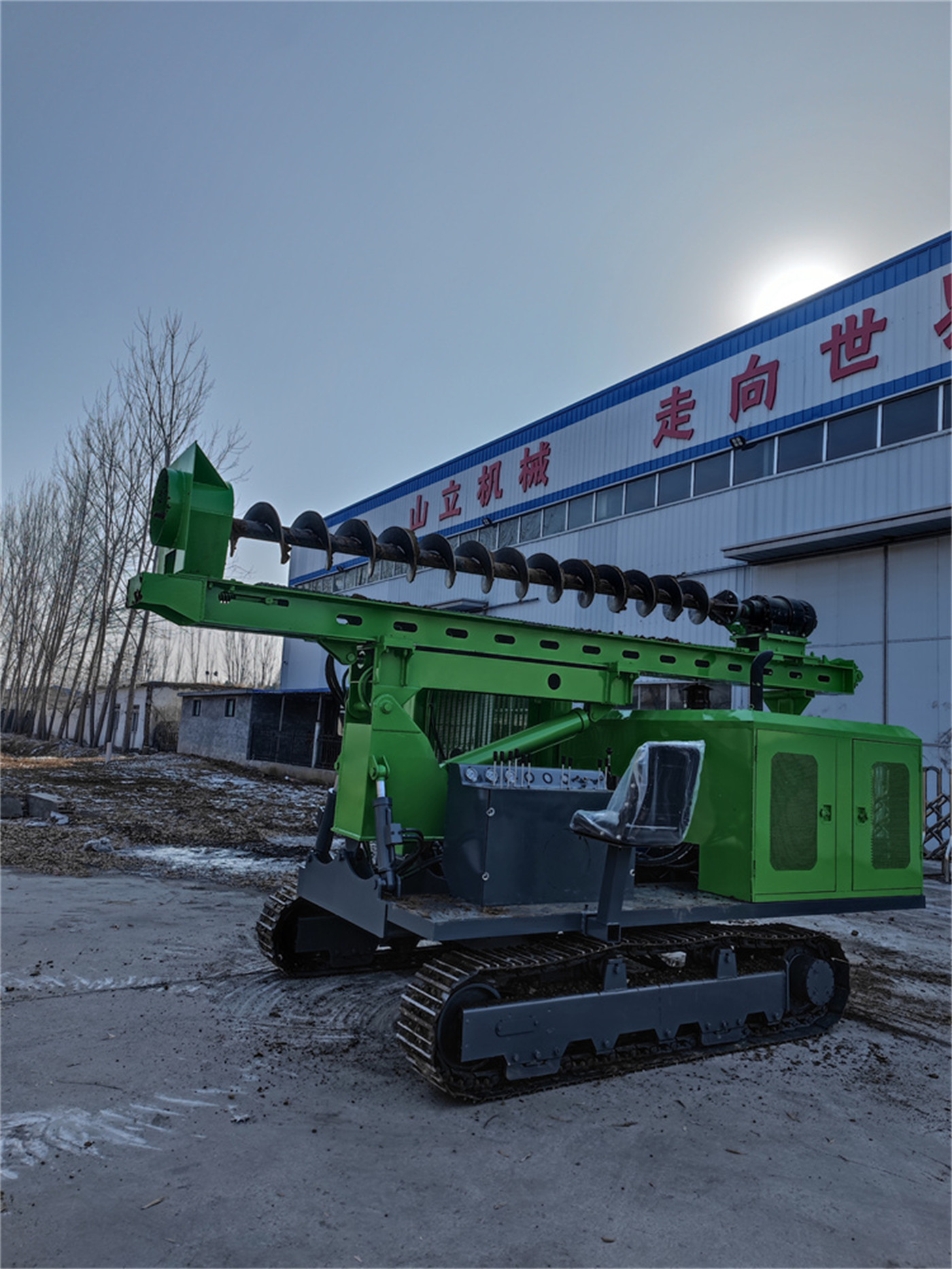

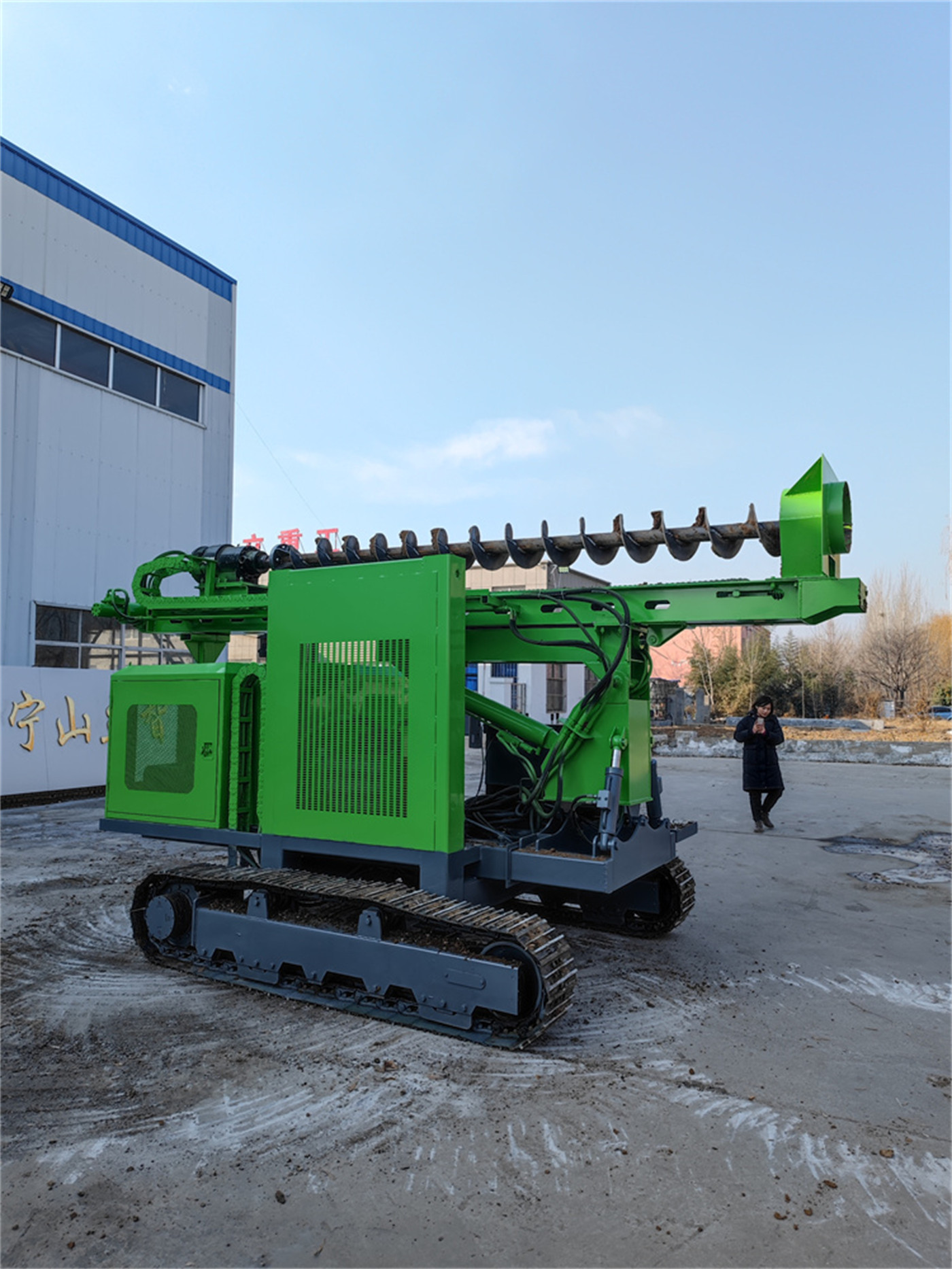

PV390R verilerinde 360° döndürme, en başta listelenen bir yetenek grubudur; ancak işlem sırasında tüm delik hizalama hareketlerinin yerini almaz. Aynı verilerde 120° bom yukarı-aşağı eğimi, çift silindirli sağ-sol bom salınımı ve 500 mm teleskopik dengeleme de yazılıdır. Bu işlevler birbiriyle örtüşmez: döndürme, üst çalışma mekanizmasının şasiye göre büyük yön ayarını yönetir; bom salınımı yanal düzeltmeyi, teleskopik dengeleme ise ön-arka ince ayarı yönetir. Dördünü tek bir şey olarak birleştirince "döndürme varsa makineyi hiç hareket ettirmeye gerek yok" sonucuna varmak kolaydır; ancak bu sonucu verilerin kendisi desteklemez.
Önce yanıt: azaltılan şey makinenin dönüp yön değiştirmesi ve saha içinde yer değiştirmesidir
PV390R verilerinin ifadesine göre 360° döndürme, üst çalışma mekanizmasının şasi etrafında daha geniş bir yön aralığında ayar yapmasını sağlar; kazık noktalarının yoğun olduğu, çalışma alanının dar olduğu veya farklı yönlerdeki birden çok kazık noktasının sürekli işlenmesi gereken fotovoltaik projelerinde makinenin tekrar tekrar dönüp yön değiştirmesini ve yer değiştirmesini azaltabilir. Bu ifadenin kapsadığı nesne "makine"dir, yani paletli şasi seviyesindeki hareket; tüm delik hizalama hareketleri değil.
Şasinin bir duruş pozisyonu zaten sınırlıdır. 360° döndürme, çalışılabilir yönleri genişlettikten sonra şasinin yön değiştirmek için dönmesine gerek kalmaz; veriler aynı zamanda paletli şasinin saha içi hareketten sorumlu olduğunu, döndürme, bom salınımı ve teleskopik dengelemenin ise ayrıntılı hizalamadan sorumlu olduğunu belirtir. Bu iki katman birbirinden ayrıdır.
Bir araya getirilmesi kolay olan birkaç hareket
- Büyük yön ayarı: üst yapının 360° döndürmesiyle yapılır, şasi hareket etmez.
- Yanal düzeltme: çift silindirli sağ-sol bom salınımıyla yapılır.
- Ön-arka ince ayar: 500 mm teleskopik dengeleme ile yapılır.
- Çalışma duruşu: 120° bom yukarı-aşağı eğimi ile arazi ve kazık noktası gereksinimlerine göre ayarlanır.
- Saha içi geçiş: hâlâ paletli şasinin hareketiyle yapılır; döndürme işlevi bu adımın yerini almaz.
Veriler, bir duruş pozisyonunda kaç kazık noktasının kapsanabileceğini ve döndürme açısı ile kazık noktası dizilim yoğunluğu arasındaki dönüşüm ilişkisini vermiyor. Yer değiştirme sayısının hangi kısmının azaldığı, sahadaki kazık noktası düzenine ve operasyon organizasyonuna bağlıdır.
360° döndürme, bom salınımı ve teleskopik dengeleme birbirinin alternatifi değildir
Üçünün işlevi aynı olsaydı, veriler onları ayrı ayrı listelemezdi. Parametre tablosuna göre: üst döndürme 360°, bom salınımı çift silindirli sağ-sol bom salınımı, teleskopik dengeleme 500 mm. Döndürme, çevresel yönde büyük aralıklı ayardır; bom salınımı yanal konum sapmasını, teleskopik dengeleme ise ön-arka konum sapmasını çözer. Üçü birlikte kullanıldığında şasinin küçük alandaki tekrarlı hareketi azaltılabilir; ancak bom salınımı ve teleskopik dengeleme hareketlerinin yine de gerçekleşmesi gerekir.
Birlikte okunması gereken birkaç parametre
| Parametre kalemi | Parametre değeri |
|---|---|
| Üst döndürme | 360° |
| Bom yukarı-aşağı eğimi | 120° |
| Bom salınımı | Çift silindirli sağ-sol bom salınımı |
| Teleskopik dengeleme | 500 mm |
| Delik çapı | 80–600 mm |
| Delik derinliği | 0–6 m |
| Palet genişliği | 400 mm |
| Tırmanma açısı | 35° |
Bu değerler yalnızca her yöndeki ayar aralığını gösterir. Bir kez döndürme tamamlandıktan sonra bom düzeltmesinin gerekip gerekmediği ve düzeltme miktarının ne olacağı, şasinin park konumu ile kazık noktasının göreli konumuna bağlıdır; veriler kesin bir sonuç vermiyor.
Bu işlev hangi saha koşullarında daha belirgindir
Veriler iki tür senaryo listeler: yerdeki merkezi fotovoltaik santraller ve kazık noktalarının yoğun olduğu, çalışma alanının dar olduğu veya farklı yönlerdeki birden çok kazık noktasının sürekli işlenmesi gereken projeler. Bu iki senaryonun ortak noktası, kazık noktası sayısının fazla, dizilimin düzenli ve ekipman park alanının sınırlı olmasıdır. Bu koşullarda döndürme işlevi, şasinin dönüp yön değiştirme sayısını azaltmaya karşılık gelir; delik açma işleminin kendisini değiştirmez.
Buna karşılık, kazık noktalarının seyrek olduğu veya şasinin yeterli hareket alanına sahip olduğu projelerde döndürmenin tasarruf ettirebileceği hareket nispeten sınırlıdır. Bu, veri açıklamasından geriye doğru çıkarılan bir değerlendirme sınırıdır; bir verimlilik sonucu değildir.
Dağlık ve eğimli arazi senaryoları ayrıca değerlendirilmelidir
Verilerde PV390R'nin bom yukarı-aşağı eğimi 120° olup dağlık fotovoltaik ve düzgün olmayan sahalarda delik açma duruşunu ayarlamak için kullanılır. Ancak aynı veriler, eğimli arazide çalışırken döndürme sonrası ağırlık merkezi değişimine dikkat edilmesi gerektiğini de belirtir; gerçek dağlık arazi uygulamasında yanal eğim, zemin kayganlığı, toprak yapısı ve makinenin ağırlık merkezi birlikte değerlendirilmelidir; güvenlik yalnızca 35° tırmanma parametresine bakılarak değerlendirilemez. Döndürme işlevi burada duruş ayarı yeteneğini artırır; her eğimli yüzeyde makine konum ayarı ihtiyacını ortadan kaldırdığı anlamına gelmez.
Döndürme hareketi azaltır, ancak çalışma riskinin kapsamını azaltmaz
Veriler açıkça şunu gerektirir: üst yapı döndürülmeden önce çevrede kimsenin, aracın, havai hattın ve diğer makinelerin müdahalesinin olmadığı doğrulanmalıdır; delme işlemi sırasında personel dönen delici çubuğa, zincir baskı mekanizmasına, bom salınımına ve üst döndürme alanına girmemelidir. Kazık noktaları ne kadar yoğunsa şasi o kadar az hareket eder; ekipman ile personelin ve mevcut tesislerin göreli konum değişimi o kadar yoğunlaşır; çalışma yarıçapının doğrulanması daha da önemli hale gelir.
Bu kısım verilerde belirtilen güvenlik kısıtlarıdır ve operasyon organizasyonu düzeyine aittir; bu makale verilerde bulunmayan belirli çalışma adımlarını tekrarlamaz.
Bu verilerin yanıtlayamadığı sorular
Bir tür soru doğrudan 360° döndürmeye bağlanır, ancak veriler sayısal destek sunmaz:
- Bir duruş pozisyonunda gerçekte kaç yönde kazık noktası işlenebilir;
- Döndürme işlevinin döndürmesiz yapıya kıyasla birim zamanda tasarruf ettirdiği somut süre veya iş gücü;
- Farklı kazık aralıklarında ve farklı saha düzenlerinde döndürmenin getirdiği farklar.
Bunların tümü projenin kazık noktası planı, saha koşulları ve yapım organizasyonu ile birlikte ayrıca hesaplanmalıdır; parametre tablosundan doğrudan dönüştürülemez.
Bu işlevi değerlendirirken mantıksal sıra
Amaç, 360° döndürmenin belirli bir projede hareketleri azaltıp azaltamayacağını belirlemekse sırasıyla şunlar doğrulanabilir: kazık noktası dizilimi yoğun mu, şasinin sürekli duruş alanı var mı, delik hizalama sapması esas olarak yanal yönde mi yoksa ön-arka yönde mi ortaya çıkıyor, eğimli arazi ile döndürme sonrası ağırlık merkezi aynı anda geçerli mi. İlk iki madde döndürmenin kullanım alanı olup olmadığını belirler; son iki madde bom salınımı, teleskopik dengeleme ve yukarı-aşağı eğimin ne kadar pay üstleneceğini belirler. Sıralamada önce saha ve kazık noktalarına, sonra işlev kombinasyonuna bakmak, yalnızca "360°" sayısına bakmaktan gerçekte yönettiği işlem aşamasına daha yakındır.
