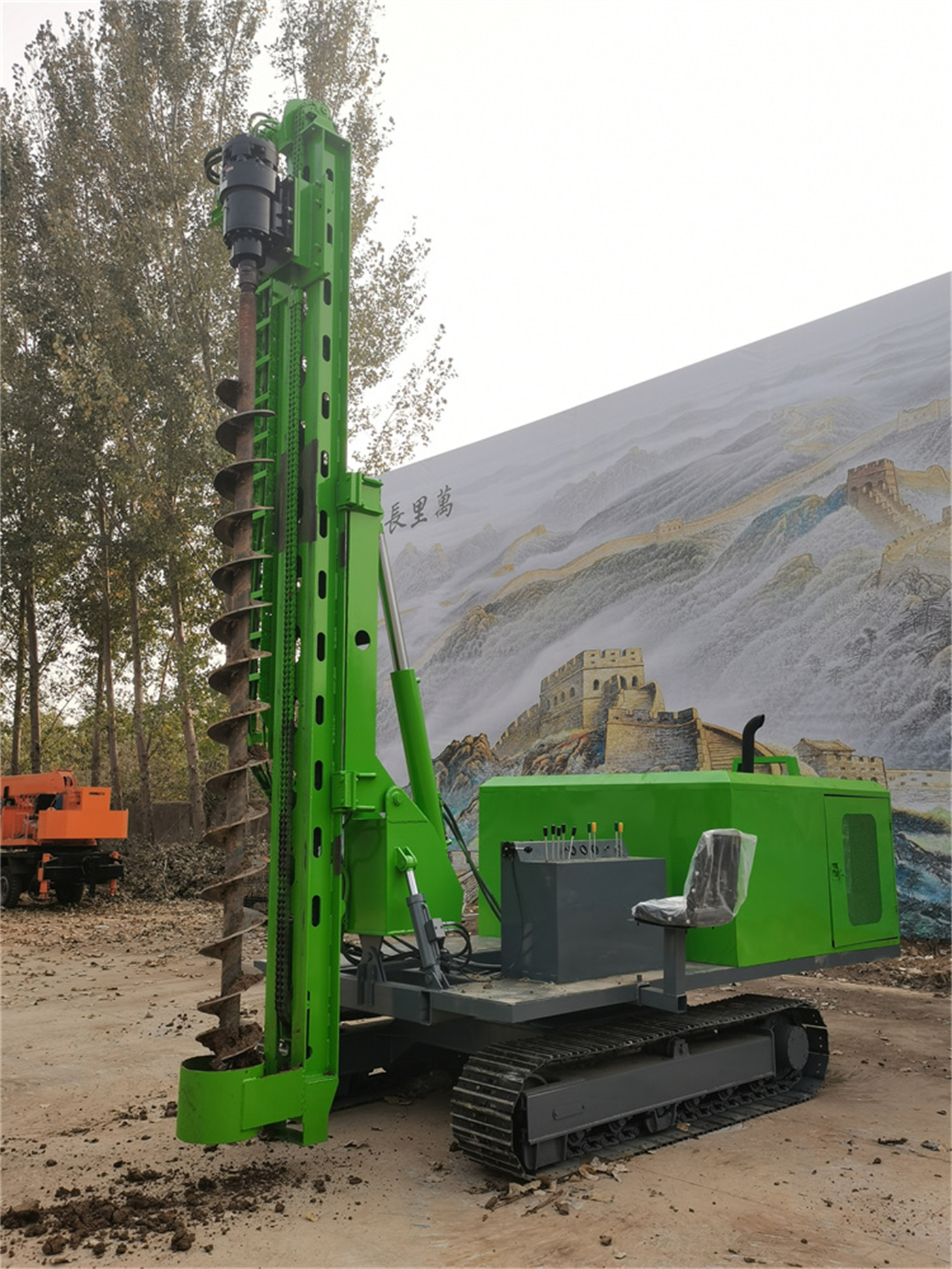

Fotovoltaik temel ön delme ekipman seçiminde yaygın yaklaşım, önce ekipman parametrelerine bakmaktır: delik çapı aralığı ne kadar geniş, delme derinliği ne kadar, tork ne kadar büyük. Ancak parametre tablosundaki bu değerler kendi başlarına belirli bir projeye işaret etmez. Sırayı tersine çevirmek daha kullanışlıdır—önce kazık tipine bakın, ardından kazık tipinden delik çapını ve derinliğini çıkarın, sonra ekipman üzerinde doğrulayın. PV390'ın açıklanan parametreleri arasında 80–600 mm delik çapı, 0–6 m delme derinliği, 13000 N·m tork, 120° kızak eğme, çift silindirli sağ-sol salınım kolu, 50 cm ön-arka teleskopik dengeleme, 400 mm palet plakası, 35° tırmanma yeteneği yer alır; bu değer grupları tersine mühendislik zincirinin farklı halkalarına aittir ve tek bir cümlede birleştirilmemelidir.
1、İlk adım: Kazık tipi önce delik çapını ve delik açma yöntemini ayırır
"Fotovoltaik temel kazığı" tek bir nesne değildir. Aynı saha içinde, destek temeli, çit direği ve diğer sığ temellerin delik gereksinimleri aynı değildir. Verilerde PV390'ın kullanım amacı, fotovoltaik destek temeli ön delme, delik açma ve ilgili aksesuarlarla kazık temel inşaatı olarak belirtilmiştir; bu nedenle ilk adımda projede ortaya çıkan kazık tiplerini sınıflandırarak listelemek gerekir.
- Standart destek temeli: genellikle daha küçük delik çaplı ön delmeye karşılık gelir, delik çapı değeri tasarım çizimlerine göre belirlenir
- Daha büyük temel deliği gerektiren kazık tipleri: verilerde belirtilen delik çapı üst sınırı 600 mm'dir, bu aralığın üzerindeki delikler PV390'ın açıklanan kapsamına girmez
- Çit direği ve diğer sığ temeller: yine verilerde belirtilen uygulama alanına girer, ancak spesifik delik çapı yine tasarım tarafından belirlenir
Bu adımda verilerin sağlayabileceği şey delik çapı aralığının sınırlarıdır—80–600 mm; sağlayamadığı şey ise belirli bir projede hangi delik çapının seçileceğidir. Kazık tipi ile delik çapı arasındaki ilişki tasarım çizimlerinden gelir, ekipman verilerinden değil.
2、İkinci adım: Kazık tipi ayrıca delik derinliğini belirler ve delik derinliğinin net bir üst sınırı vardır
Verilerde delik derinliği 0–6 m olarak yazılmıştır ve PV390'ın fotovoltaik kazık temeli ve sığ temel mühendisliği için konumlandırıldığı, "derin su kuyusu inşaatı için olmadığı" açıkça belirtilmiştir. Bu sınırlamanın anlamı sayının kendisinden daha önemlidir.
Kazık tipleri tasarım derinliğine göre sıralandığında iki durum ortaya çıkar: tasarım derinliği 0–6 m içinde kalanlar veri kapsamına girer; tasarım derinliği 6 m'yi aşanlar için mevcut verilerle PV390'ın bu işi yapıp yapamayacağı sonucu çıkarılamaz, ayrıca doğrulanması gerekir. Burada "biraz aşsa olur mu" çıkarımı yapılmaz, çünkü orijinal verilerde tolerans açıklaması verilmemiştir.
3、Üçüncü adım: Delik çapı ve derinliği birlikte tork ve delme ekipmanına geri döner
Delik çapı ve delik derinliği iki bağımsız koşul değildir; birlikte delme sırasındaki yükü belirlerler ve bu yük tork, devir ve baskı yöntemine karşılık gelir. PV390 bu katmanda üç şey açıklamıştır: 13000 N·m redüktör torku, 90 r/min delme çubuğu devri, zincir baskı.
Verilerin tork tanımı şöyledir: 80–600 mm delik aralığını kapsayabilir; büyük delik çapları, sıkı toprak katmanları ve çakıl içeren zeminler için daha yüksek tork dönüşü sürdürmeye yardımcı olur, ancak gerçek ilerleme yine delici uç tipine, zemin yapısına ve ilerleme kontrolüne bağlıdır. Bu cümle torku doğrudan ilerlemeye çevirmez ve belirli bir delik çapında delme hızı vaat etmez. Zincir baskı tanımı da sınırlama içerir—çakıl taşı, dolgu katmanı veya kuvvetli ayrışmış kaya ile karşılaşıldığında, dönüş yüküne ve delme ekipmanı durumuna göre ilerleme kontrol edilmeli, aşırı hızlı bastırmanın delik sapmasına, sıkışmaya veya delme ekipmanında aşırı darbeye yol açması önlenmelidir.
Bu nedenle bu adımda varılabilecek yargı yönseldir: delik çapı ne kadar büyük ve zemin ne kadar sıkıysa, tork ve ilerleme kontrolü o kadar kritiktir; ancak "13000 N·m bu projede iş yapar mı" sorusunu verilerin kendisi yanıtlayamaz, delici uç formu ve zemin yapısıyla birlikte ayrıca doğrulanması gerekir.
4、Dördüncü adım: Pozisyon koşulları kazık konumlarının kesintisiz tamamlanıp tamamlanamayacağını belirler
Kazık tipi ayrıştırıldıktan sonra, her kazık konumunda deliğin nasıl hizalanacağını görmek için sahaya dönmek gerekir. Bu katman, PV390'ın açıkladığı birkaç pozisyon ayar yeteneğine karşılık gelir ve bunların görevleri örtüşmez:
| Açıklanan özellik | Değer | Karşılık gelen hareket |
|---|---|---|

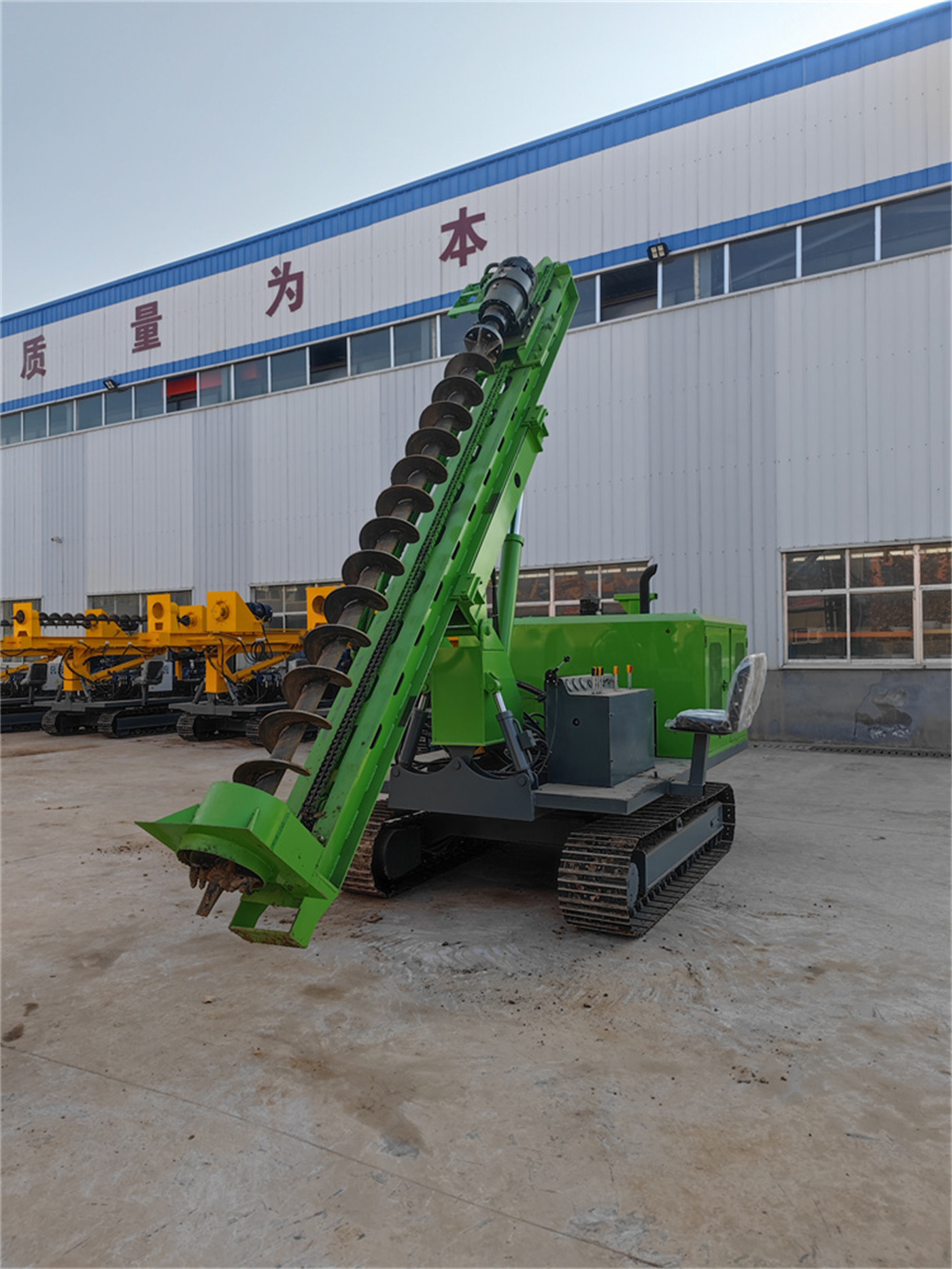

| Kızak eğme | 120° | Eğim ve kazık konumu gereksinimlerine göre delme pozisyonunu ayarlama |
| Kızak salınımı | Çift silindirli sağ-sol salınım kolu | Ekipman sabitlendikten sonra yanal delik hizalama |
| Ön-arka teleskopik dengeleme | 50 cm | Kazık konumu boyuna ince ayar |
Veriler bu üç yeteneği birlikte tanımlar; amaç, her kazık konumunda tüm araç ince ayarını azaltmak ve geniş alanlı dizi tipi fotovoltaik santral sahalarında sürekli inşaat temposunu artırmaktır. Bu katmanın kazık tipiyle ilişkisi şudur: kazık konumu yerleşim yoğunluğu ne kadar yüksek ve zemin ne kadar engebeliyse, pozisyon ayarının üstlendiği delik hizalama hareketi o kadar fazladır; kazık konumları seyrek ve saha düz olduğunda bu yeteneğin değeri görece azalır. Veriler, her bir ayarın kaç tam makine kaydırmasını azalttığını belirtmez, bu nedenle nicel çıkarım yapılmaz.
5、Beşinci adım: Kazık konumu dağılımından şasi ve geçiş kabiliyetine dönüş
Kazık tipi, delik çapı, delik derinliği ve pozisyon doğrulandıktan sonra, son olarak ekipmanın bu kazık konumlarını gerektiği gibi tamamlayıp tamamlayamayacağına bakılır.
PV390'ın açıkladığı ilgili parametreler şunları içerir: paletli şasi, 400 mm palet plakası, tırmanma açısı 35°, genel boyutlar 5200 × 2300 × 2650 mm, 85 kW Yuchai dört silindirli motor. Verilerde palet plakası tanımı, zemin basıncını dağıtmaya yardımcı olduğu ve toprak yol, çimenlik, çakıllı zemin ve eğimli arazi için uygun olduğu yönündedir; tırmanma için ise açıkça uyarılmıştır: gerçek eğimli arazi çalışmalarında yan eğim, zemin kayganlığı, toprak yapısı ve tam makine ağırlık merkezi birlikte değerlendirilmeli, yalnızca maksimum tırmanma açısı güvenli yürüyüş dayanağı olarak alınmamalıdır.
Bu katmanın önceki adımlarla bağlantısı şudur: kazık konumu dağılım biçimi, ekipmanın ne sıklıkla yer değiştirmesi gerektiğini belirler ve yer değiştirme sıklığı da şasi formunun değerini etkiler. Verilerin bu konudaki ifadeleri yukarıdaki kapsamla sınırlıdır, belirli bir saha için geçiş sonucu içermez.
Zemin koşulları kazık tipi tersine mühendislik zincirine girmez, ancak bazı adımları değiştirir
PV390 verileri jeolojik tipe göre ilgili açıklamaları verir; bu kısım kazık tipinden gelmez, paralel başka bir girdidir:
- Toprak katmanı, lös: standart ön delme, lös için sıkılık ve su içeriğine göre parametreler ayarlanmalıdır
- Kil: delici ucun sıvanması ve talaş tahliyesinin zayıf olmasına dikkat edilmelidir
- Çakıl kumu: tane boyutu ve sıkılık derecesine göre delme ekipmanı seçilmelidir
- Dolgu atık katmanı: yabancı madde, boşluk ve yerel sıkışma riskine odaklanılmalıdır
- Kuvvetli ayrışmış kaya ve kaya katmanı: veriler, darbe delici ekipman değiştirildikten sonra ilgili zemin katmanında kullanılabileceğini açıkça belirtir, ancak darbe çekici modeli veya darbe enerjisi verilmez, bu nedenle sert kaya verimliliği hakkında ek açıklama yapılmaz
Zemin katmanı eklendiğinde, önceki ikinci adımdan dördüncü adıma kadar olan yargılar değişir: aynı kazık tipi, dolgu katmanı veya çakıl içeren zeminlerde delme ekipmanı ve ilerleme kontrolü için daha yüksek gereksinimler doğurur. Zemin verileri proje tarafı girdisidir, proje sahibi tarafından sağlanmalı veya ayrıca araştırılmalıdır, ekipman parametrelerinden tersine çıkarılamaz.
Bu tersine mühendislik zincirinde verilerin yanıtlayamadığı kısımlar
Yukarıdaki sıra izlendiğinde, veri kapsamında belirlenebilecekler şunlardır: delik çapının 80–600 mm içinde olup olmadığı, delik derinliğinin 0–6 m içinde olup olmadığı, tork ve baskı yönteminin tanımlanan zemin tipine karşılık gelip gelmediği, pozisyon ayarının sahadaki eğim ve kazık konumu düzenini karşılayıp karşılayamadığı, şasi parametreleri ile saha geçiş koşullarının aynı büyüklük mertebesinde olup olmadığı.
Verilerin kapsamadığı ve proje düzeyinde doğrulanması gerekenler en azından şunları içerir: spesifik kazık tipine karşılık gelen tasarım delik çapı ve derinliği, yeraltı kabloları ve boru hatları ile engel konumları, eğimli arazi çalışmalarında palet tutunması ve tam makine stabilite hesabı, ayrıca kazık tipi, delik çapı, inşaat açısı ve çalıştırma yönteminin birlikte etkisi altında delik kalitesi ve nihai delme verimliliği. Verilerin bu konudaki ifadesi şudur: nihai sonuç saha çalışma koşulları ve proje temel tasarımına göre belirlenmelidir.
Ayrıca, ürün orijinal verilerindeki model SL390 olup, kullanıcının en son onayladığı model PV390'dır; bu makalede birörnek olarak PV390 kullanılmıştır; diğer teknik parametreler sağlanan verilere göre düzenlenmiştir.
