Derin arama projelerinde ekipman tartışılırken genellikle "ne kadar derine inilecek" sorusu en öne konur. Ancak bir sondaj makinesi verisindeki 1200 m ile jeolojik tasarımda kontrol edilmesi istenen maden yatağı alt uzantı çizgisi aynı büyüklüğü ifade etmez. CR1200P'nin yayımlanmış verileri BQ referans sondaj derinliği 1500 m, NQ referans sondaj derinliği 1200 m ve HQ referans sondaj derinliği 700 m'yi aynı paragrafta verir; bu üç satır, aynı sondaj kapasitesinin üç farklı karot çapındaki performansıdır. Maden yatağı kontrol hedefinden delik derinliği kademesine geçmek için önce iki adımlık değerlendirmenin tamamlanması ve ancak bundan sonra somut değerlere ulaşılması gerekir.
1. Adım: Maden yatağı kontrol hedefi önce derinlik ve açı gereksinimine dönüştürülür
Maden yatağı sığ seviyeden derin kontrol aşamasına geçtiğinde, jeolojik görev genellikle birkaç doğrulanabilir gereksinim olarak yazılır: kontrol edilecek mineralizasyon derinlik aralığı, ikinci mineralizasyon boşluğunun geçilip geçilmeyeceği, delik konumu ile maden yatağı eğimi arasındaki açı ilişkisi ve tek deliğin çevresel genişlemeyi de kapsayıp kapsamayacağı. Bu gereksinimler doğrudan sondaj makinesi parametrelerine eşit değildir, ancak üç şeyi belirler: delik derinliği alt sınırı, delik sapma aralığı ve sürekli karot mu yoksa kademeli doğrulama mı yapılacağı.

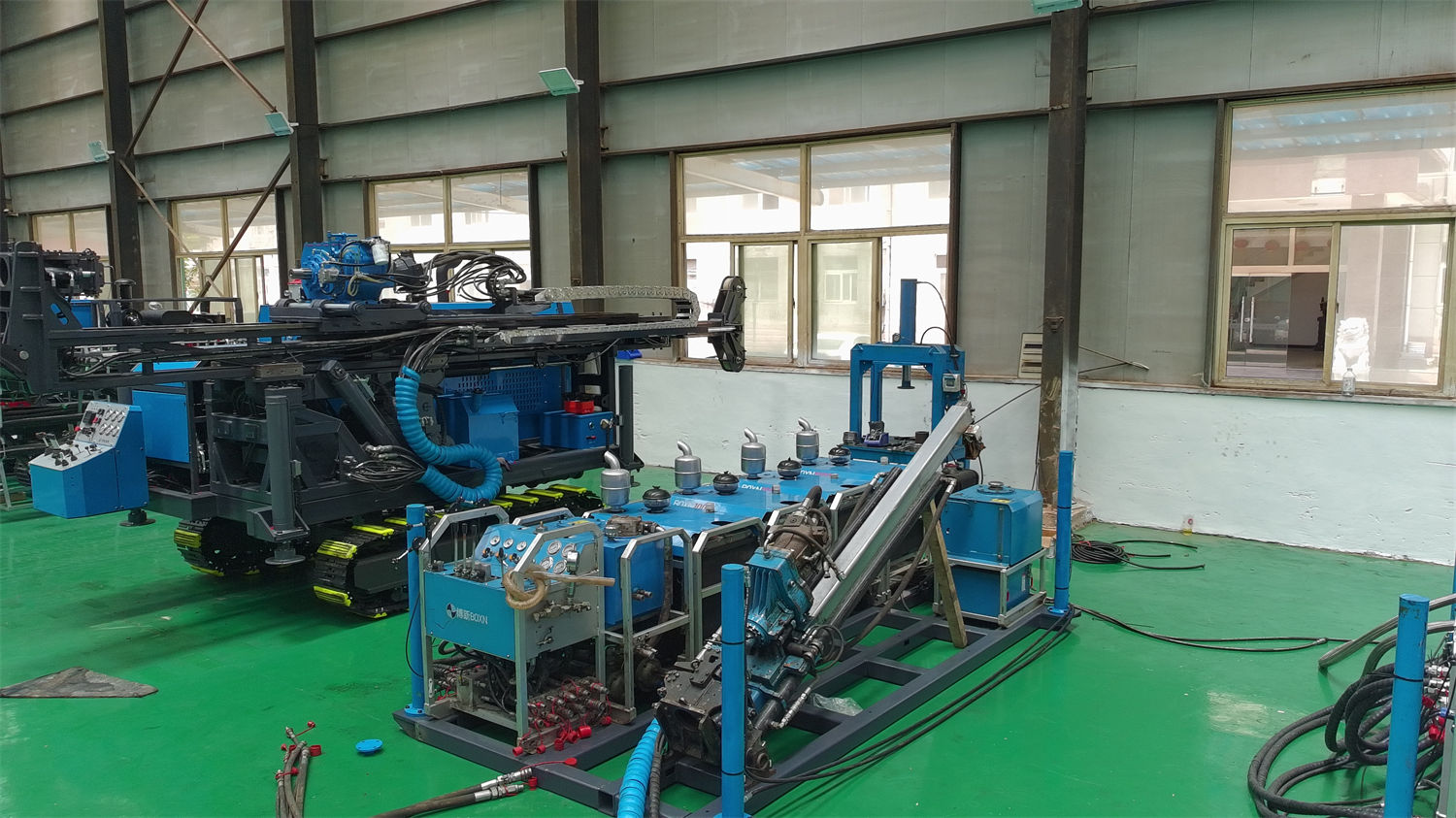

CR1200P için yayımlanan sondaj açısı 45°–90°'dir; bu, dikey delik açılabileceği gibi maden yatağı eğimine göre eğik delik de açılabileceği anlamına gelir. Kontrol hedefi derin yapıları veya daha derin anomali kütlelerini doğrulamaksa eğik delik oranı genellikle artar; yalnızca mevcut maden yatağının alt uzantı sınırı aşağı doğru uzatılacaksa dikey delik yine kullanılabilir. Açı önce belirlenirse, sonraki delik derinliği, sondaj dizisi yükü ve saha yerleşimi için bir ön koşul oluşur.
2. Adım: Karot çapı hangi sondaj derinliği satırına bakılacağını belirler
Sitemizdeki verilerde CR1200P'nin spesifikasyonu BQ 1500 m, NQ 1200 m, HQ 700 m olmak üzere üç kademe olarak yazılmıştır. Birçok tartışmada "1200 metre sınıfı" ekipmanın sabit bir özelliği olarak görülür; oysa bu sayı NQ çapındaki referans değerdir. BQ çapı daha küçüktür ve referans sondaj derinliği 1500 m'ye çıkabilir; HQ çapı daha büyüktür ve aynı makine 700 m'ye düşer. Üç kademe arasında yükseltme ilişkisi değil, aynı güç ve kaldırma kapasitesinin farklı sondaj dizisi sistemlerindeki dağılım sonucu vardır.
Bu nedenle değerlendirme sırası tersine çevrilmelidir: önce maden yatağı kontrol hassasiyeti ve numune gereksinimine göre karot çapı belirlenir, sonra spesifikasyon tablosuna dönülüp karşılık gelen derinlik değeri bulunur. Proje HQ tam delik karot alınmasını gerektiriyorsa referans derinlik satırında verilen 700 m'dir; 1200 m ile çelişmez, yalnızca başka bir çap kademesindedir.
| Karot çapı | Referans sondaj derinliği | Gereken sondaj açısı |
|---|---|---|
| BQ | 1500 m | 45°–90° |
| NQ | 1200 m | 45°–90° |
| HQ | 700 m | 45°–90° |
3. Adım: Delik derinliği kademesinin geçerli olması için kontrol edilecek birkaç destekleyici değer grubu
Çap ve derinlik seçildikten sonra, o derinliğe gerçekten inilip inilemeyeceği birkaç parametrenin aynı büyüklük mertebesinde olup olmadığına bağlıdır. CR1200P verilerinde verilen değerler tek tek alıntılanmak yerine karşılaştırmalı olarak okunmalıdır.
Dönüş ve eksenel: 1360 N·m ile 130 kN her biri bir bölümü yönetir
Güç başlığı maksimum torku 1360 N·m, en yüksek devri 1500 rpm'dir; değişken pistonlu motor artı dişli aktarma kullanılır ve güç başlığı salınım veya yana kaydırmayı destekler. İlerleme sistemi ilerleme stroku 1,8 m, itme kuvveti 67 kN, çekme kuvveti 130 kN'dir. Tork, bu sondaj dizisini döndürmek için ne kadar dönüş kapasitesi gerektiğini sınırlar; çekme kuvveti ise sondaj dizisini delikten çıkarırken, sürtünme ve sıkışmayı giderirken ne kadar eksenel yedek gerektiğini sınırlar. Derin deliklerin farklı aşamalarında devir ve tork gereksinimi büyük farklılık gösterir; veriler ayrıca kaya özelliğine, delik çapına ve sondaj dizisi yüküne göre dinamik ayar yapılması gerektiğini belirtir.
Vinç ve halat sistemi: 1400 m halat kapasitesi ve 6 mm çelik halat
Vinç halat kapasitesi 1400 m, 6 mm çelik halatla birlikte, kaldırma hızı 116 m/min, boş tambur kaldırma kuvveti 14,5 kN, dolu tambur kaldırma kuvveti 5,6 kN'dir. Derin deliklerde sürekli karot alınırken iç boru kaldırma mesafesi uzundur ve çelik halat kullanım sıklığı yüksektir; verilerde kontrol ve değiştirme kaydı tutulması, tel kopması, aşınma, ezik ve halat ucu bağlantısı için periyodik kontrol yapılması açıkça istenir. Bu madde 1200 m sınıfı delik derinliğinde günlük iş kalemidir, isteğe bağlı değildir.
Sirkülasyon ve hidrolik: 250 L/min ana pompa ve 150 L/min çamur debisi
Ana pompa debisi 250 L/min, basıncı 25 MPa, ana yağ deposu 250 L, kontrol yöntemi manuel artı pilot kontrollüdür; çamur pompası debisi 150 L/min, basıncı 7 MPa, çamur karıştırıcı karıştırma kapasitesi 1,2 m³/min'dir. Derin deliklerde kaya tozu taşıma mesafesi uzundur ve çamur aynı zamanda soğutma, yağlama ve duvar koruma işlevi görür. Veriler, derin kaçaklar, su içeren çatlaklar veya kırık zonlarla karşılaşıldığında dönüş suyu ve pompa basıncı değişimine göre çamur özelliklerinin zamanında ayarlanması gerektiğini, devri artırarak veya itmeyi yükselterek geçmeye çalışılmaması gerektiğini açıklar.
4. Adım: Delik çapı, sondaj çubuğu ve delik ağzı operasyonunun uyumluluğu
Güç başlığı maksimum uygun sondaj çubuğu çapı 114 mm, uygun sondaj çubuğu uzunluğu 1 m ve 1,5 m olmak üzere iki tiptir; tutucu geçiş deliği kapasitesi 54–127 mm, maksimum tutma kuvveti 130 kN'dir. Bu maddeler sahada kullanılabilir sondaj dizisi kombinasyon aralığını belirler. Delik derinliği kademesi ne kadar yüksek olursa olsun, tutucu geçiş deliği ve sondaj çubuğu spesifikasyonu seçilen karot çapıyla uyuşmuyorsa delik ağzı operasyonu yine sınırlı kalır. Verilerde her çapa uygun tam sondaj dizisi listesi dışında içerik verilmemiştir; somut kombinasyon önerileri proje sondaj dizisi sistemine ve üreticiye göre doğrulanmalıdır.

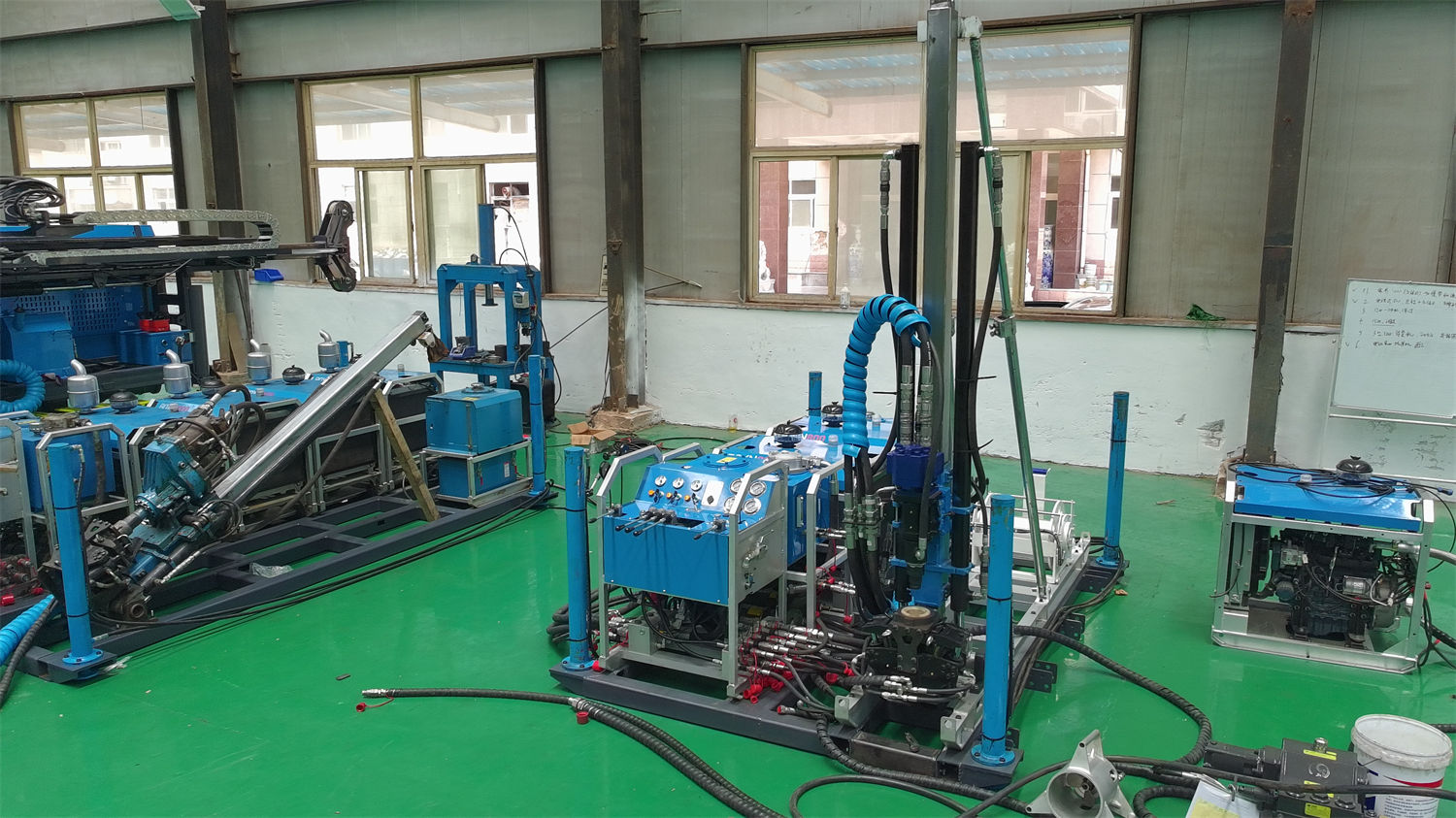

5. Adım: Güç biçimi ve uzak maden sahalarının saha koşulları
CR1200P dizel güç veya elektrikli olarak seçilebilir: dizel motor güç gereksinimi ≥147 kW olup marka Kubota, Cummins, Yunnei, Yuchai arasından seçilebilir; elektrik motoru konfigürasyonu 30 kW × 4, devir 3000 / 1450 rpm'dir. Sabit güç kaynağına sahip maden sabit platformlarında elektrikli çözüm düşünülebilir; uzak saha projeleri daha çok bağımsız güce dayanır ve aynı zamanda yakıt güvencesinin önceden planlanması gerekir. İki güç biçimine karşılık gelen saha yerleşimi farklıdır; bu, delik çapı ve derinliği onaylandıktan sonra karar verilmesi gereken bir maddedir ve önceden sabitlenmemelidir.
Modül ağırlığı açısından veriler güç ünitesi 180–260 kg, operasyon ünitesi 160 kg, hidrolik yağ ünitesi (yağ dahil) 160 kg, çamur ünitesi 210 kg, toplam ağırlık 1880 kg olarak verir. Bu değerler, sahaya giriş aşamasında uygulanacak taşıma ve kaldırma düzenlemelerini belirler ve delik konumu erişilebilirliğini değerlendirmenin dayanağıdır; sondaj derinliği kapasitesiyle iki ayrı konudur.
Derinlik belirlendikten sonra hâlâ proje sahibinin karar vereceği konular
- Delik konumu yerleşimi ve sondaj sırası: hangi deliklerin önce açılacağı ve tek deliğin çevresel genişlemeyi kapsayıp kapsamayacağı jeolojik tasarım kapsamındadır; veriler bu tür sonuçlar sunmaz.
- Delik içi koşullara müdahale: fay zonu, kırık zon veya ciddi kaçak katmanlarına girildiğinde veriler mekanik darbenin azaltılması, sefer sayısının kısaltılması, sirkülasyon anormalliklerinin zamanında giderilmesi, gerektiğinde muhafaza borusu, tıkaçlama veya kademeli duvar koruma uygulanması gerektiğini, ilerleme peşinde körü körüne koşulmaması gerektiğini belirtir.
- Yedek parça ve sarf malzeme stoku: uzak maden sahalarında duruş sonrası parça bekleme süresinin maliyeti yüksektir; yaygın keçeler, filtreler, hızlı kuplajlar, çelik halat aşınan parçaları, sondaj dizisi ve çamur malzemeleri önceden hazırlanmalıdır; somut liste proje süresine ve taşıma koşullarına göre belirlenmelidir.
- Gerçek sondaj derinliği ve verimlilik: veriler, gerçek jeolojik koşullar, delik içi aletler, sondaj açısı ve operasyon yöntemi farklılık gösterdiğinde nihai sondaj verimliliği, delik derinliği ve karot geri kazanım sonucunun saha koşullarına göre belirlenmesi gerektiğini yazar.
Bu adımlar bir araya getirildiğinde, 1200 metre sınıfı delik derinliği kademesi seçimin başlangıç noktası değil, maden yatağı kontrol hedefi, karot çapı ve açı gereksinimi olmak üzere üç unsur onaylandıktan sonra ekipman parametreleriyle madde madde hizalanarak elde edilen sonuçtur. Verilerde bulunmayan kısımlar, örneğin belirli bir maden sahasının kaya delinebilirliği, tam sondaj dizisi konfigürasyonu ve saha su temini kapasitesi, proje düzeyinde ayrıca doğrulanmalıdır.
