Güneş temeli ön delgi saha giriş hazırlığı, jeolojik etüt projelerinden oldukça farklıdır: kazık sayısı fazla, aralıklar düzenli, tek delik sığdır; ancak saha çoğu zaman santral yolu, çit ve panel montajı gibi birkaç çalışma hattının arasında kalır. İşi gerçekten tıkayan şey genellikle ekipman kapasitesi değil, birkaç belgenin yerine ulaşmamasıdır: kazık koordinatları ve temel tipinin sürümü belirlenmemiştir, yeraltı kablo güzergâhının çizimi yoktur, ekipmanın yokuş çıkacağı yol daha önce yürünmemiştir. Bu makale, bu sitede PV390 için açıklanan parametreleri referans alarak, saha girişinden önce hazırlanması gereken belgeleri ve arazi koşullarını sırayla listeler. PV390, dört silindirli hidrolik paletli güneş kazık çakma makinesidir; delik çapı 80–600 mm, delgi derinliği 0–6 m'dir. Bu değerler yalnızca proje temel tasarımında açıkça belirtilen aralıkta anlam taşır.
Önce hazırlanması gereken dört tür belge
Aşağıdaki dört tür belgeden hangisi eksik olursa, saha giriş gününde iş durdurma maddesine dönüşür. Bunların ekipmanla ilişkisi aynı değildir; bu nedenle tek bir tabloda karıştırılarak incelenmez.
1. Temel tasarım belgeleri
Bu sınıf, ekipman parametrelerinin proje gereksinimleri aralığına düşüp düşemeyeceğini belirler; en az şunlar gerekir: kazık yerleşim planı ve koordinatları; temel tipi ve kazık türü (dökme kazık, ön üretimli kazık ön deliği veya diğer); tek kazık tasarım delik çapı ve tasarım derinliği; kazık kotu ve saha düşey tasarımı. Tasarım delik çapını ve tasarım derinliğini doğrudan PV390'un 80–600 mm ve 0–6 m değerleriyle karşılaştırarak, açıkça uyuşmayan bölümler önceden elenebilir. Delik çapı ve delik derinliği nihai olarak proje tasarım çizimleri ve temel tipine göre belirlenir; ekipman belgelerindeki aralık tasarım dayanağı değildir.
2. Yeraltı tesisat belgeleri
Güneş santrali sahası altında genellikle aynı anda toplama hatları, haberleşme fiber optik kabloları, su ve kanalizasyon boruları ile saha dışındaki mevcut boru hatları bulunur. Bu tür belgelerin işlevi, kazık çevresinde delinemeyecek alanları belirlemektir; ekipmanın delip delemeceğini değerlendirmek değildir. Şunlar netleştirilmelidir: saha yeraltı boru hattı kapsamlı çizimi; kablo döşeme derinliği ve güzergâhı; döşenmiş ancak işaretlenmemiş geçici hatlar; saha çevresindeki mevcut boru hatlarının mülkiyet birimi iletişim bilgileri.
Belgelerde yeraltı tesisatıyla ilgili ekipman işlem kapasitesi verilmemiştir; bu nedenle bu bölüm yalnızca önceden bilgilendirme ve sahada teyitle çözülebilir, ekipman parametreleriyle çözülemez.
3. Arazi ve geçiş belgeleri
Bu sınıf, ekipmanın yerine ulaşıp ulaşamayacağını ve istikrarlı çalışıp çalışamayacağını belirler; parantez içindeki değerler PV390 belgelerinde açıklanmış ve kontrol için kullanılabilecek kısımlardır: makine dış boyutları 5200×2300×2650 mm; palet genişliği 400 mm; tırmanma açısı 35°. Netleştirilmesi gereken belgeler şunları içerir:
- Saha giriş yolunun minimum dönüş yarıçapı, yol genişliği ve taşıma koşulları, makine dış boyutlarıyla karşılaştırılarak kontrol edilir;
- Saha içi geçici yolun zemin yapısı ve sıkıştırma durumu, 400 mm palet genişliğinin zemin temas koşullarıyla karşılaştırılarak kontrol edilir;
- Çalışma yüzeyleri arasındaki maksimum eğim, yatay eğim ve kayganlık derecesi, 35° tırmanma açısıyla karşılaştırılarak kontrol edilir — bu değerin belgede belirtilen değer olduğuna dikkat edin; gerçek eğimli arazi çalışmasında yatay eğim, zemin yapısı ve makine ağırlık merkezi de kapsamlı olarak değerlendirilmelidir, güvenli yürüyüş dayanağı olarak yalnızca maksimum tırmanma açısı kullanılmamalıdır;
- Delik çevresindeki minimum çalışma alanı, ekipman durduktan sonraki makine boyutlarını ve kızak salınım aralığını barındırmalıdır;
- Zemin kot farkı ile yumuşak-sert dengesiz bölümlerin dağılımı; bu, delik hizalama sırasındaki konum ayarı sayısını doğrudan etkiler.
4. Jeolojik ve tabaka belgeleri
PV390 belgeleri; toprak tabakası, lös, kil, çakıl kumu, dolgu atık tabakası, ayrışmış kaya ve kaya tabakası için müdahale yöntemlerini ayrı ayrı açıklar; bu nedenle saha girişinden önce en azından bu sınıflandırmalara karşılık gelen bir etüt belgesi bulunmalıdır: tabaka oluşumu ve katmanlaşma; her tabakanın sıkılığı ve su içeriği; çakıl tane boyutu ve içeriği, dolgu tabakasının bileşimi ve gömülme derinliği; ayrışmış kaya ve kaya tabakasının gömülme derinliği ve bütünlük derecesi.
Bunlardan dolgu atık tabakası ve çakıl kumu özellikle işaretlenmelidir; belgelerde bunlara ilişkin açıklama, yabancı madde, boşluk ve yerel sıkışmayı önlemek ile tane boyutu ve sıkılığa göre delici uç seçimidir. Etüt yalnızca "toprak tabakası" gibi genel bir tanım veriyorsa, delik hizalama ritmi ve delici uç seçimi için referans değeri sınırlıdır.
Belgelerin dışında, saha girişinde yerinde kontrol edilecek arazi koşulları
Çalışma yüzeyinde istikrarlı duruş yeri var mı

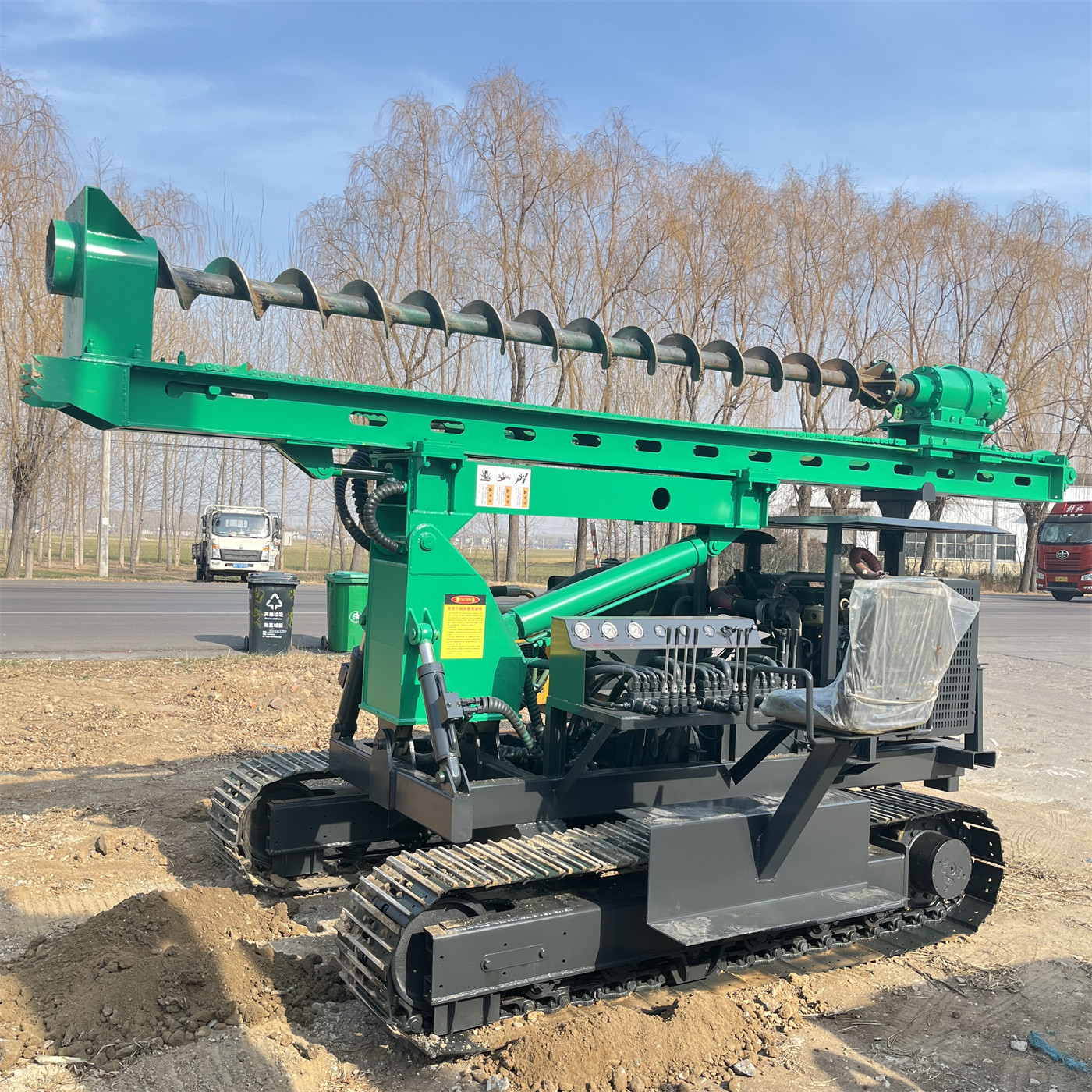

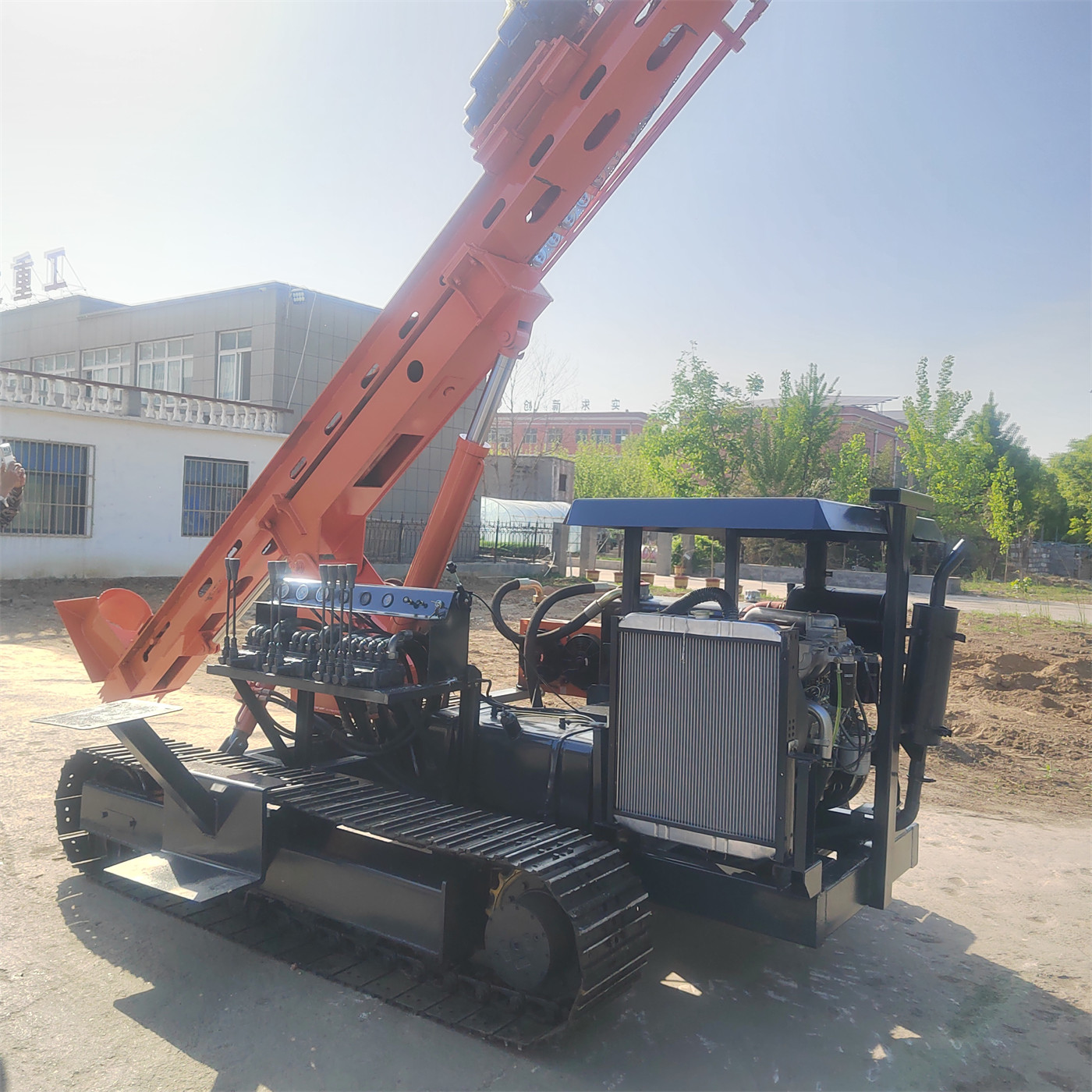

PV390 paletli şasi kullanır; kızak 120° yukarı-aşağı eğilme, çift silindirli sağ-sol salınım kolu ve 50 cm ön-arka uzama telafisi özelliklerine sahiptir. Bu üç konum ayarı yeteneği, makinenin tekrar tekrar ince ayarını azaltabilir; ancak ön koşulları ekipmanın kendisinin zaten sabit durmuş olmasıdır. Saha girişinde parça parça teyit edilmesi gereken şey, konum ayarının aşırı kot farkını sindirmesini beklemek değil, paletlerin sağlam basabileceği ve gövdenin yaklaşık yatay kalabileceği bir duruş yeri olup olmadığıdır.
Dizi yönü ile kızak salınım yönü uyumlu mu
Dizili güneş santrali sahasında kazık yerleri genellikle bir yön boyunca düzenli olarak dizilir. Ekipmanın duruş yönü ile dizi yönü arasındaki açı, kızağın sağ-sol salınım kolunun gerçekte kapsayabileceği kazık sayısını etkiler. Bunun için belgelerde karşılık gelen parametre yoktur; saha giriş keşif aşamasında kazık yerleşim planına göre sahada bir kez yürünmeli ve makul duruş biçimi belirlenmelidir.
Malzeme ve yardımcı ekipmanlar eşzamanlı sahaya giriyor mu
Güneş temeli ön delgi aşamasının yardımcı ekipmanları genellikle delici uçlar, delik duvarı koruma veya delik açıldıktan sonraki acil işlem malzemeleri ile ölçüm ve aplikasyon araçlarını içerir. Belgelerde bu yardımcı ekipmanların spesifikasyon gereksinimlerine değinilmemiştir; bu nedenle bu makalenin sonucu olarak alınmaz, proje düzeyinde temel tasarıma göre ayrıca teyit edilmelidir.
Kolayca gözden kaçan birkaç teyit
- Kazık yerleşim planı ile tasarım delik çapı ve delik derinliği aynı sürümde mi; güneş projelerinde çizimler sık değişir, sürüm uyuşmazlığı doğrudan yeniden işe yol açar;
- Sahada ölçüm ve aplikasyon tamamlandı mı; delgi makinesinin delik hizalaması çizim koordinatlarına değil, işaretlenmiş koordinatlara dayanır;
- Yeraltı kabloları için bilgilendirme yapıldı ve işaretleme tamamlandı mı; bu madde genellikle yüklenici ile elektrik uzmanı tarafından ortaklaşa teyit edilir;
- Saha giriş yolunun yağmurlu veya kar erimesi sonrası geçiş durumu; 400 mm palet genişliği zemin basıncını dağıtmaya yardımcı olur, ancak toprak yolun tutunma koşulları su içeriğine göre değişmeye devam eder;
- Ekipman çalışma yarıçapı içindeki personel yönetim düzeni; delgi sırasında personel dönen delici mile, zincir baskı mekanizmasına ve kızak salınım aralığına yaklaşmamalıdır;
- Darbeli delici uç değişiminde (ayrışmış kaya ve kaya tabakası çalışmasında kullanıldığında) durdurma ve basınç boşaltma prosedürü ekiplere aktarıldı mı.
Ayrıca teyit edilmesi gereken hususlar
Belgeler, PV390'un 80–600 mm delik çapı, 0–6 m delgi derinliği ve zincir baskı koşullarındaki kapasite aralığını ve uygun arazi ile tabaka tanımını verir. Aşağıdaki durumlarda bu makale sonuç veremez; üreticiye veya proje tasarım tarafına teyit ettirilmelidir: belirli jeolojik koşullardaki gerçek ilerleme ve verim; darbeli delici ucun modeli ve darbe enerjisi (orijinal belgelerde bu madde verilmemiştir); delik duvarı koruma veya delik açma süreci için yardımcı çözüm; çok sayıda kazıkta sürekli çalışma sırasındaki üretim tahmini.
Ayrıca, bu projenin belgelerinde orijinal model SL390 olup PV390 olarak teyit edilmiştir; bu makale birörnek olarak PV390 kullanır. Gerçek jeolojik koşullar, delici uç biçimi, kazık türü, delik çapı, uygulama açısı ve çalıştırma biçiminde farklılıklar bulunur; nihai delgi verimi, delik açma kalitesi ve uygulama sonucu saha koşulları ve proje temel tasarımına göre belirlenmelidir.
