Şev ankraj delikleri, temel ön delme, taş ocağı basamak delikleri — su kuyusu ekiplerinin gözünde bunların hepsi "delik delme" olarak adlandırılır, ancak ekipman yetenek gereksinimleri su kuyusu delme ile aynı çizgide değildir. Mühendislik sert kayasında sığ deliklerin iş hedefi genellikle birkaç on metre içindeki bir deliği tasarım delik konumu, delik yönü ve delik çapına göre kaya katmanını delip geçmek ve çıkmaktır; su kuyusu delmenin hedefi ise kuyuyu akifer katmanına ulaştırmak, kuyu oluşturmak ve su verimini garanti etmektir. Hedefler farklı olduğunda, ekipmanın öncelikli olarak garanti etmesi gereken yetenek kalemleri de farklıdır. Bu makale, sitemizdeki DTH30C kamuya açık verilerini referans alarak, iki iş türü arasındaki yön farkının hangi somut noktalara düştüğünü açıklar.
Önce iki iş türünün kendi başarı kriterlerini netleştirelim
Su kuyusu delmenin başarı kriteri dört şeye ayrılabilir: öngörülen akifer derinliğine ulaşmak, kuyu çapının tasarım kuyu oluşturma gereksinimini karşılaması, kuyu duvarının boru indirmeye uygun şekilde stabil olması, su veriminin su temini hedefini karşılaması. Bu dört şey etrafında, su kuyusu delici yetenek kalemleri genellikle önce maksimum delme derinliği, kaldırma kuvveti, dönme torku, çamur pompası veya hava kompresörü donanım kapasitesine bakılır.
Mühendislik sert kayasında sığ deliğin başarı kriteri belirli bir derinliğe ulaşmak değil, deliğin tasarım parametrelerine göre yerine getirilmesi, kaya katmanının delinmesi, delik konumu ve yön sapmasının kontrol edilebilir olması, ekipmanın sürekli delik değiştirebilmesidir. DTH30C örneğinde, verilerde maksimum delme derinliği 30 m, delik çapı 76–280 mm, maksimum dönme torku 3500 N·m, uygun kaya sertliği yaklaşık f = 8–24 olarak belirtilmiştir; bu değer grubu, sığ-orta delikler ve orta-yüksek sertlikteki kaya katmanlarına yönelik bir mühendislik ekipmanı konumlandırmasını gösterir. Yeteneği daha derine delmek değil, sert kayada sığ deliği tasarıma göre açmaktır.
Delik derinliği ve delik çapında iki ekipmanın yönelimi farklıdır
Su kuyusu delici yetenek kalemleri delme derinliği ana ekseni etrafında gelişir. 300 metre sınıfı veya 500 metre sınıfı bir ekipmanın kilit değeri maksimum delme derinliğidir; buna eşlik eden kaldırma kuvveti, sondaj çubuğu uzunluğu, kule yüksekliği hep sondaj dizisini o derinliğe ulaştırmak üzere yapılandırılır. Delik çapı aralığı genellikle daha geniştir, ancak geniş çaplar çoğunlukla üst delik kısmında görülür, derin kısımda daralır.
DTH30C'nin konumu 30 m sınıfıdır; delik çapı 76–280 mm tüm delik derinliği boyunca kabaca kullanılabilir kalır. Bu yönelimin farkı şudur: yeteneği "ne kadar derine ulaşabilir" ile ölçülmez, "ne kadar sert kayada ne kadar büyük sığ delik açabilir" ile ölçülür. Şev ankraj delikleri, ankraj kablosu delikleri, temel ön delme delikleri gibi delik derinliği genellikle yirmi otuz metre içinde olan ancak sert kayayı geçmesi gereken işler için 30 m delme derinliği yeterlidir; 200 m, 300 m üzeri su kuyuları için bu delme derinliği sayısı başlı başına sınırı aşar.
Dönme torku sert kaya kesiminde etkili delmeyi kısıtlar
Sert kaya delmede dönme torkunun yenmesi gereken şey, matkabın kayadaki kesme direnci ve DTH çekicinin ek yüküdür. Verilerde DTH30C için verilen maksimum dönme torku 3500 N·m, 76–280 mm delik çapı aralığında orta-yüksek sertlikteki kaya katmanlarının delme gereksinimine karşılık gelir. Mühendislikte delik konumları dağınık, kaya sertliği değişkendir; tork yetersizliği dönme direncinin sürekli artması, matkabın zıplaması, delik dibinde ilerlemenin durması olarak kendini gösterir.
Su kuyusu delici tork yapılandırma mantığı farklıdır. 200–500 m kuyu derinliği aralığında dönme, aynı anda sondaj dizisi kendi ağırlığı sürtünmesini, delik duvarı direncini ve kaya kesme direncini yenmek zorundadır; tork değeri daha çok derinlik ve kuyu çapından geriye doğru hesaplanır, tek bir kaya katmanının sertliğine göre değil. İki tork değeri birbirine yakın göründüğünde, aynı şeyi yönetmiyorlardır.
Talaş tahliye yöntemi donanım koşullarının farklı olmasını belirler
DTH30C, DTH delme kullanır; basınçlı hava aynı anda DTH çekicisini tahrik eder ve kaya kırıntılarını tahliye eder; verilerde referans hava tüketimi yaklaşık 8 m³/min'dir (orijinal veride 8 m²/min olarak işaretlenmiştir; bu makale basınçlı hava debisi için yaygın birim olan m³/min olarak yorumlamıştır, nihai olarak resmi teknik verilerle teyit edilmelidir). DTH delmenin temel donanımı hava kompresörü ve DTH çekicidir, çamur sistemi değil.
Geleneksel su kuyusu delicileri örtü tabakası ve akiferde çoğunlukla çamur doğrudan sirkülasyon veya ters sirkülasyon kullanır; kuyu duvarı stabilitesi, kaya kırıntısının yukarı taşınması, delik içi basınç hep çamur sistemine bağlıdır; donanımı çamur pompası, çamur havuzu, katı kontrol ekipmanıdır. İki ekipmanın taşıması gereken malzemeler farklıdır, alan organizasyonu da farklıdır. Su kuyusu delici sert kaya kesimine geçtiğinde DTH çekicisine geçebilir, ancak tüm sürecin temel çizgisi hâlâ çamur sirkülasyonudur; DTH30C gibi mühendislik DTH delicileri sahaya girişten itibaren basınçlı hava etrafında organize olur, çamur sistemi için donanım yeri yoktur.
İş organizasyonu farklı olaylara yöneliktir
Su kuyusu delmenin ritmi bir kuyunun tüm işlemlerini tamamlaması etrafında döner: kuyu açma, boru indirme, katman değiştirme, kuyu tamamlama, pompa indirme, deneme su çekimi. Bir ekipmanın bir kuyu konumunda kalma süresi gün cinsindendir.

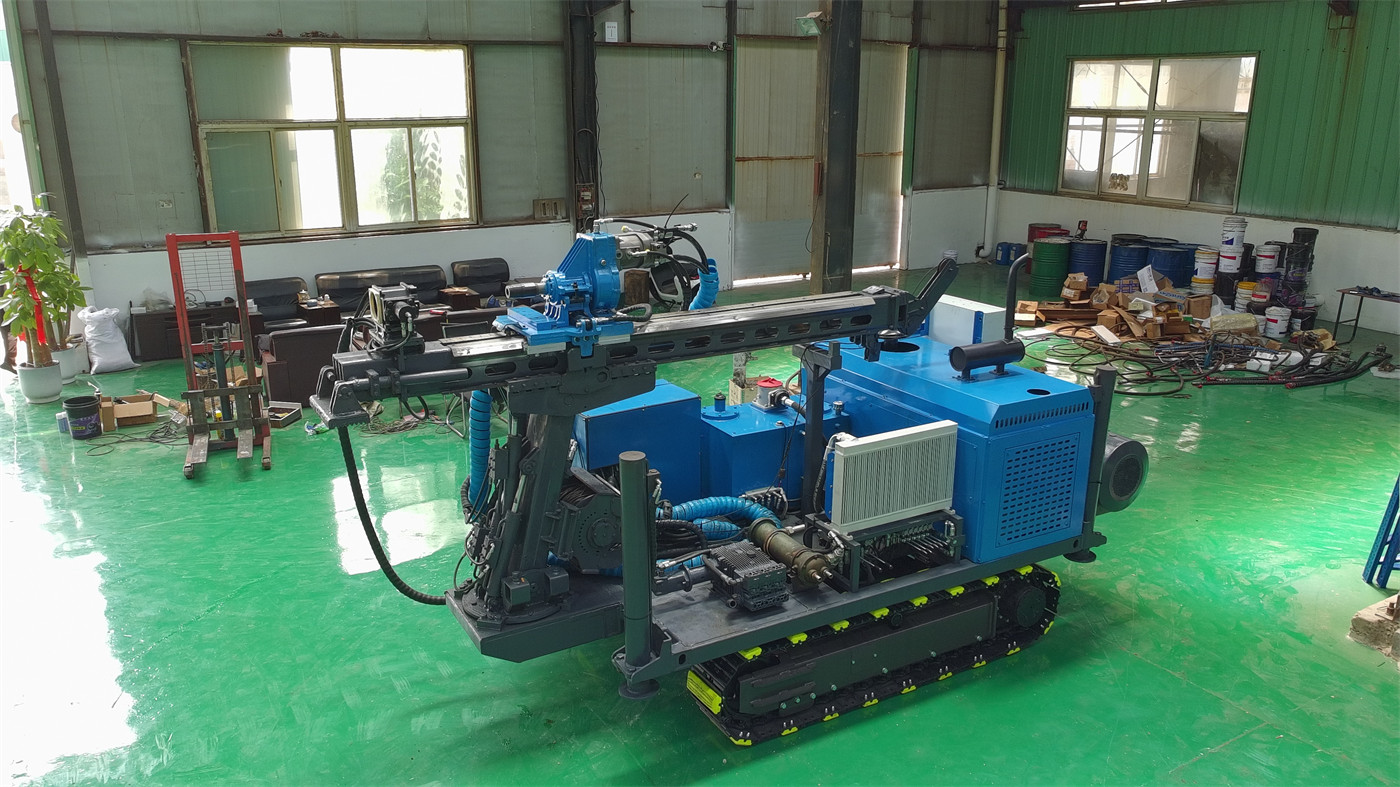

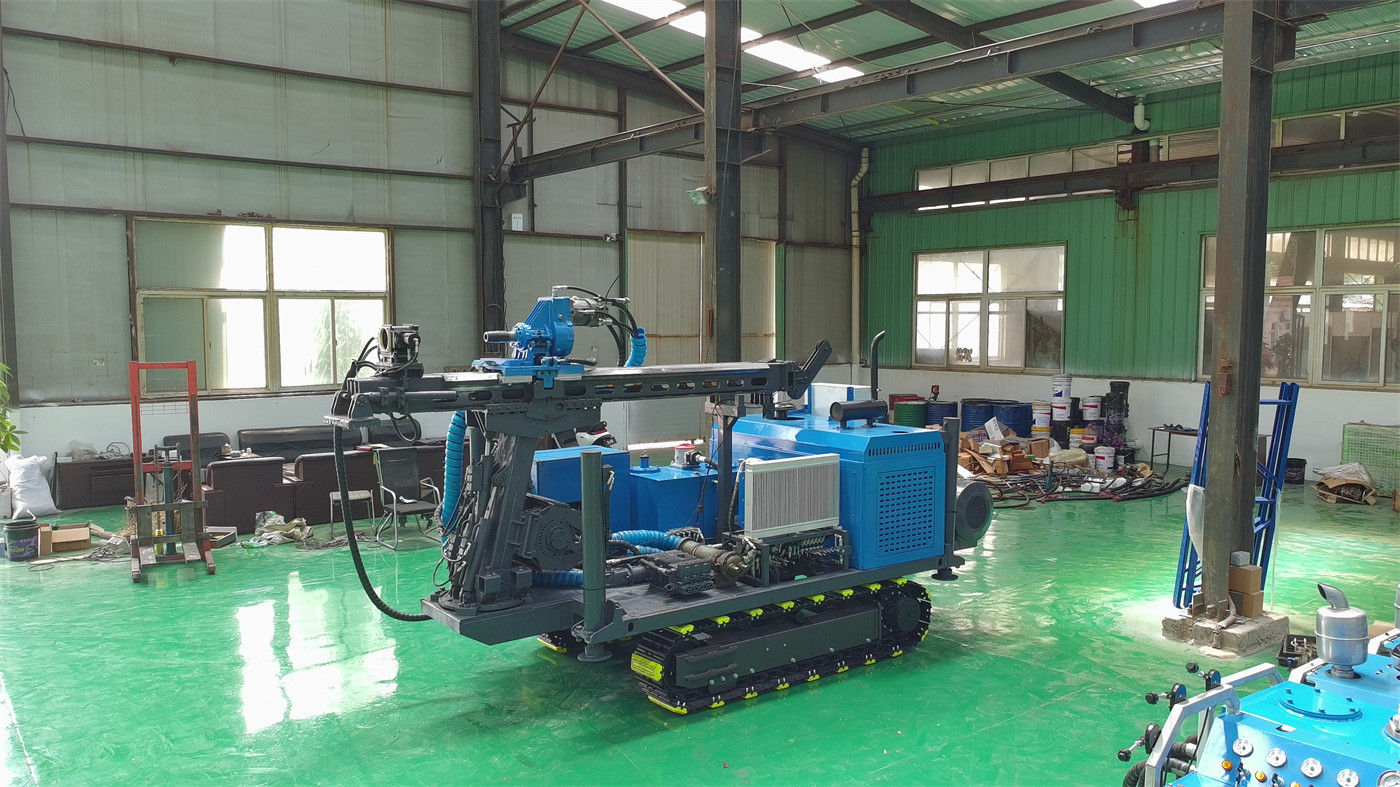

DTH30C'nin iş organizasyonu, delik konumlarının yoğun olduğu ve sürekli değiştiği sahneler için tasarlanmıştır. Verilerde salınım açısı 18–180°, eğim açısı ayar fonksiyonu, kızak stroku 3,2 m, etkili strok 2,2 m, paletli şasi, genel boyutlar yaklaşık 3200 × 1200 × 1850 mm, genel ağırlık yaklaşık 2500 kg'dır; bu yapılandırmalar birlikte tek kuyuda uzun kalma değil, hızlı delikten deliğe çalışmaya işaret eder. 18–180° salınım açısı, şev ankraj delikleri ve ankraj kablosu deliklerinin çok açılı pozisyon gereksinimlerine karşılık gelir; kauçuk paletlerin sertleşmiş zemini koruması şehir ve fabrika sahası inşaatına karşılık gelir; kompakt dış boyut dar şantiyelere karşılık gelir.
Bunları bir tabloda görelim
| Yetenek kalemi | Mühendislik sert kayasında sığ delik yönelimi | Geleneksel su kuyusu delme yönelimi |
|---|---|---|
| Delik derinliği konumu | Birkaç on metre içinde, delik tipi tasarımına göre | Hedef akifer derinliği ana eksen |
| Delik çapı aralığı | Tüm delik derinliğinde kabaca kullanılabilir kalır | Üstte geniş, derinde daralır, kuyu oluşturma boru çapına göre ayarlanır |
| Talaş tahliye yöntemi | Basınçlı hava DTH çekicisini tahrik eder ve talaşı tahliye eder | Çamur doğrudan sirkülasyon, ters sirkülasyon ağırlıklı; sert kaya kesiminde DTH'ye geçilebilir |
| İş organizasyonu | Yoğun delik konumları, sık delik değiştirme | Tek kuyuda uzun kalma, işlemler kuyu oluşturma etrafında |
| Ana donanım | Hava kompresörü, DTH çekici, matkap, muhafaza boru takımları | Çamur pompası, çamur havuzu, sondaj çubuğu, kuyu oluşturma boru malzemeleri |
İki ekipman türünü karıştırırken sınırı aşmanın kolay olduğu noktalar
- 30 m sınıfı mühendislik DTH deliciyi derin su kuyusu ekipmanı olarak kullanmak — verilerde DTH30C maksimum delme derinliği 30 m'dir, 200 m, 300 m üzeri su kuyuları için uygun değildir.
- DTH delici çok açılı salınım ve paletli manevra kabiliyetini, her delik konumuna su kuyusu delici yerine girebileceği şeklinde görmek — güçlü yönü mühendislik deliği pozisyonu ve delik değiştirme ritmidir, kuyu oluşturma süreci değil.
- Su kuyusu delici delme derinliği sayısını doğrudan mühendislik deliği senaryosuna taşımak — delme derinliği su kuyusu ekipmanının yalnızca bir yetenek üst sınırıdır; delik çapı, delik yönü, pozisyon kontrolü, delik değiştirme hızı mühendislik deliği için aynı derecede önemlidir.
- DTH delmenin "53 m/min ilerleme hızı"nı kaya katmanı ilerleme hızı olarak anlamak — verilerde bunun açıkça ilerleme mekanizmasının hızlı hareket hızı olduğu belirtilmiştir; esas olarak güç kafasının geri dönüşü, sondaj çubuğu işleme ve delme dışı hareketler için kullanılır; gerçek ilerleme kaya sertliği, delik çapı, DTH çekici özellikleri, hava kompresörü kapasitesi ve matkap aşınmasından birlikte etkilenir.
İş hedefi mühendislik sığ-orta deliğe kayıyorsa önceden teyit edilmesi gerekenler
Yön belirlendikten sonra, seçim için bu makine verilerinin tam olarak kapsamadığı birkaç koşulun doğrulanması gerekir:
- Kaya sertliğinin f = 8–24 aralığına düşüp düşmediği; sertlik ve aşındırıcılık daha yüksek olduğunda DTH çekici ve matkap özelliklerinin yeniden hesaplanması gerekir.
- Basınçlı hava beslemesinin verilerde referans verilen yaklaşık 8 m³/min değerine istikrarlı şekilde ulaşıp ulaşamayacağı ve hava tüketimi biriminin nihai olarak resmi teknik verilere göre belirlenmesi gerektiği.
- Eğim açısı ayar fonksiyonu için belirli açı aralığı verilmemiştir; gerçek proje tasarımı nihai üretim yapılandırması ve teknik teyit belgelerine göre yapılmalıdır.
- Sahaya giriş yolunun dönüş alanı, zemin taşıma kapasitesi, yeraltı hatları ve çevre binaların 3200 × 1200 × 1850 mm genel boyut ve yaklaşık 2500 kg genel ağırlıkla uyumlu olup olmadığı.
- Toz tutucu veya su sisi toz bastırma sistemi yapılandırılması gerekip gerekmediği ve yerel toz, gürültü inşaat yönetmelik gereksinimleri.
İş hedefi su kuyusu delmeye kayıyorsa, DTH30C'nin delme derinliği ve süreç rotası uygulama kapsamında değildir; su kuyusu delici delme derinliği, kaldırma kuvveti, tork, pompa debisi ve kuyu oluşturma koşullarına dönülerek değerlendirilmelidir. İki ekipman türü ayrı ayrı görev alabilir, ancak birini diğeri yerine kullanmak delik derinliği, kuyu oluşturma veya donanım aşamalarında doğrudan yetenek sınırına çarpar.
