Dağlık maden sahalarındaki karotlu sondaj lokasyonları genellikle yol bulunmayan yamaçlarda, vadilerde veya ormanlık alanlardaki düzlüklerde yer alır. Bu tür lokasyonlarda ekipman için ilk sınav genellikle ne kadar derin delineceği değil, tüm ekipmanın nasıl taşınacağı ve dar bir platformda nasıl sökülüp yeniden kullanılacağıdır. Bu yazıda "yolsuz noktaya giriş, noktasal karot alma" operasyon hedefi birkaç gereksinime ayrılmış, ardından CR600P'nin açık kaynaklarıyla karşılaştırılarak hangi özelliklerin bu gereksinimlerle ilgili olduğu ve hangi koşulların hâlâ sahada doğrulanması gerektiği incelenmiştir.
Önce operasyon hedefini doğrulanabilir koşullara ayırın
"Dağlık yolsuz maden sahasında karotlu sondaj" birkaç farklı kısıt katmanı içerir; bunları birlikte tartışmak kolayca yalnızca sondaj derinliğine odaklanmaya yol açar:
- Noktaya giriş yöntemi: Aracın hangi noktaya kadar ulaşabildiği, kalan mesafenin insan gücü veya küçük ekipmanla taşınması;
- Tek parça taşıma ağırlığı: Modül ağırlığı arttıkça taşıma ekibi, rota genişliği ve eğim gereksinimleri artar;
- Delik konumu: Cevher yatağının durumu sondaj eğimini belirler; ekipman hem eğimli hem de dike yakın delikleri kapsayabilmelidir;
- Karot çapı: Farklı delik çapları farklı referans derinlik değerlerine karşılık gelir; hedef delik derinliği bu aralıkta olmalıdır;
- Delik duvarı ve çamur tahliyesi: Ayrışmış ve çatlaklı bölgelerde çamur ve muhafaza borusu gereksinimleri;
- Delik değiştirme organizasyonu: Arama hattı lokasyonları dağınık olduğunda sökme-takma ve taşıma süresi artar.
Bu koşullardan bazıları doğrudan ekipman parametreleriyle eşleştirilebilir, bazıları ise yalnızca sahada teyit edilebilir. Aşağıda gereksinimler tek tek ele alınmıştır.
Modüler ayrık yapı hangi gereksinime karşılık gelir

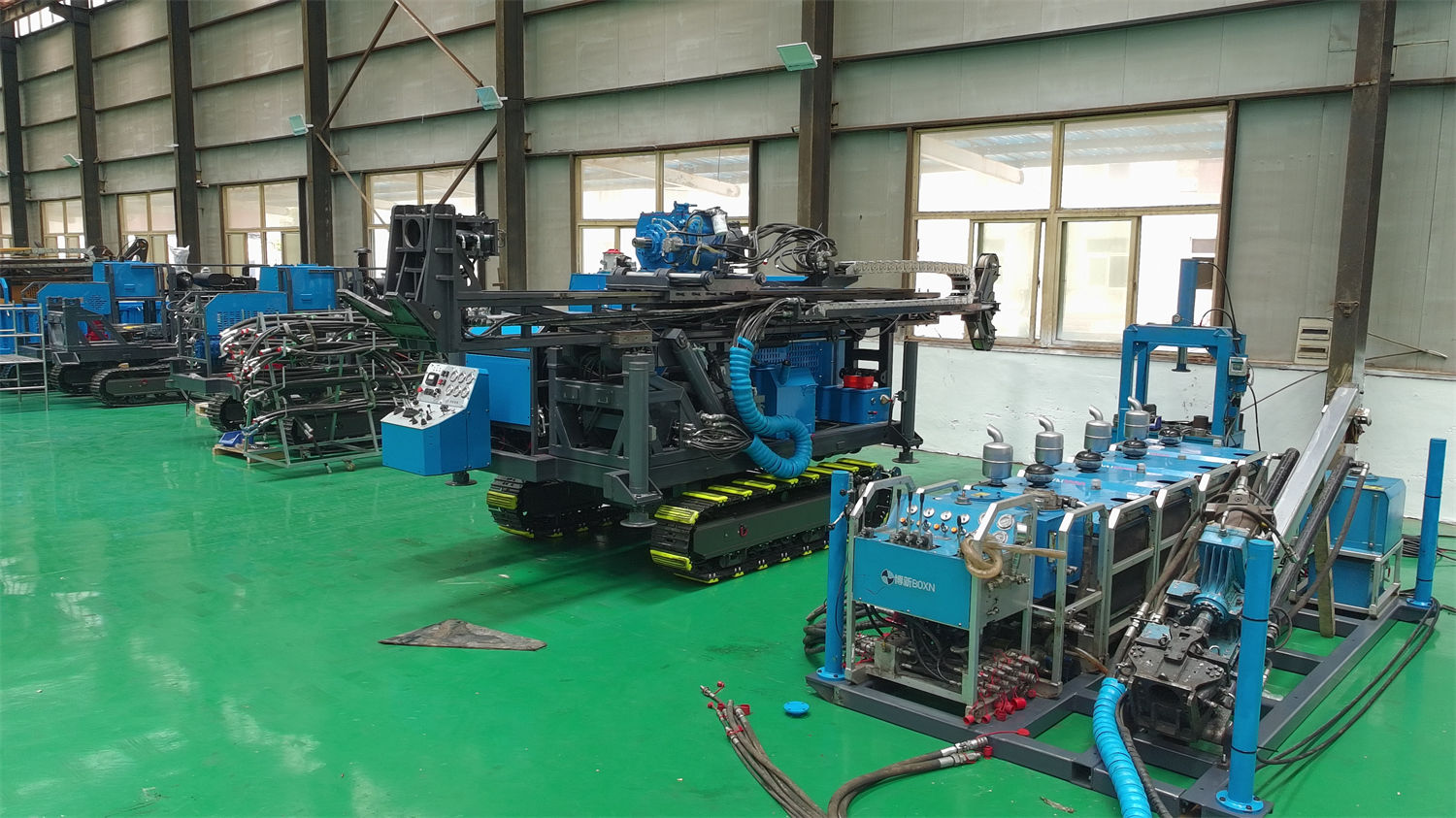

Yolsuz lokasyonlarda en yaygın yaklaşım, ekipmanı bağımsız olarak taşınabilen birimlere ayırıp delik ağzına yakın bir yerde birleştirmektir. CR600P kaynakları, güç, hidrolik, kumanda, çamur ve sondaj mekanizmalarını birden fazla fonksiyonel birime ayırır ve referans modül ağırlıklarını şu şekilde verir: güç ünitesi 180–260 kg, kumanda ünitesi 125 kg, hidrolik yağ ünitesi (yağ dahil) 140 kg, çamur ünitesi 86 kg, toplam makine ağırlığı 1200 kg.
Bu değerler, ayrık tasarımın toplam ağırlığı birkaç modüle dağıttığını, ancak tek parça ağırlığını insan gücüyle rahatça taşınabilir seviyeye indirmediğini gösterir. Güç ünitesinin 180–260 kg aralığı hâlâ küçük taşıma araçları, teleferik veya çoklu personel desteği gerektirir; bu, taşıma rotasının eğimine ve mesafesine bağlıdır. Kaynaklarda modüllerin dış boyutları verilmemiştir; taşıma rotasının minimum genişliği, dönüş yarıçapı ve kaldırma noktaları ayrıca doğrulanmalıdır.
Kaynaklarda en hızlı yaklaşık 30 dakikada montajın tamamlanabileceği belirtilmekte, ancak gerçek sürenin taşıma mesafesi, saha koşulları, personel deneyimi ve yardımcı ekipmana bağlı olduğu da ifade edilmektedir. Bu değer, delik değiştirme organizasyonu için bir referans başlangıç noktası olarak kullanılabilir, ancak doğrudan sahadaki montaj süresi olarak alınmamalıdır.
45°–90° sondaj açısı hangi delik konumu gereksinimine karşılık gelir
Dağlık cevher yatakları genellikle belirli bir eğime sahiptir; sondajlar mineralizasyon zonunu makul bir açıyla kesmelidir, her zaman dikey delik açılmaz. CR600P kaynaklarında verilen sondaj açısı aralığı 45°–90° olup bu, eğimli ve dike yakın delik düzeni gereksinimleriyle doğrudan ilişkilidir.
Ayırt edilmesi gereken nokta şudur: Açı aralığı, ekipmanın bu konuma getirilebileceğini gösterir; bu açıda sondaj verimliliğinin dikey delikle aynı olduğu anlamına gelmez. Eğimli delik uygulamasında sondaj kulesi ve taban stabilitesi, sondaj çubuğu gerilme durumu ve delik içi sürtünme değişir; kaynaklardaki uyarılar bölümünde de eğimli delik öncesinde sondaj kulesi ve taban stabilitesinin sağlanması gerektiği belirtilmiştir. Belirli bir eğimdeki gerçek sondaj performansı için kaynaklarda sayısal değer verilmemiş olup saha koşullarına göre değerlendirilmelidir.
Karot çapı ve referans sondaj derinliği birlikte değerlendirilmelidir
Karotlu sondajda hedef delik derinliği ile karot çapı birbirine bağlıdır; yalnızca bir derinlik rakamına bakılmamalıdır. CR600P'nin referans sondaj derinlikleri: BQ 760 m, NQ 600 m, HQ 280 m. Aynı ekipmanın farklı karot çaplarında karşılık geldiği derinlik kademeleri belirgin şekilde farklıdır; seçim yaparken projenin ağırlıklı olarak hangi çapı kullanacağı öncelikle netleştirilmelidir.
| Karot Çapı | Referans Sondaj Derinliği |
|---|---|
| BQ | 760 m |
| NQ | 600 m |
| HQ | 280 m |
Kaynaklarda ayrıca nihai sondaj verimliliği, derinlik ve karot geri kazanımının saha koşullarına göre belirleneceği belirtilmektedir. Yukarıdaki tablo referans değerlerdir; her zemin koşulunda ulaşılabilecek garanti değerler değildir. Proje ağırlıklı olarak HQ büyük çaplı karot almaya dayanıyorsa ve hedef derinlik 280 m'yi aşıyorsa, bu modelin uygunluk aralığı yeniden değerlendirilmelidir.
Tel halatlı karot alma ve sondaj çubuğu uzunluğunun delik değiştirme ritmine etkisi
Arama hattı lokasyonları dağınık olduğunda, her seferdeki yardımcı süre birikir. CR600P, 6 mm çelik halat, 800 m halat kapasitesi ve 116 m/min kaldırma hızına sahip halatlı vinç ile donatılmıştır; tel halatlı karot alma, her seferde tüm çubuk dizisinin çekilmesi gibi yardımcı hareketleri azaltabilir. Kullanılabilir sondaj çubuğu uzunluğu 1 m veya 1,5 m'dir; bu uzunluk modüler taşımayla uyumludur—tek çubuk daha kısa olduğundan yolsuz koşullarda insan gücüyle taşınması kolaydır, ancak buna bağlı olarak aynı delik derinliğine ulaşmak için daha fazla çubuk ekleme gerekir.
Burada bir ödünleşim vardır: Çubuk ne kadar kısa olursa taşıma o kadar kolay, çubuk ekleme ve indirme-çıkarma sıklığı o kadar yüksek olur. Kaynaklarda farklı çubuk uzunluklarındaki spesifik süre farkı verilmemiştir; gerçek etki delik derinliği, zemin ve personel yapılandırmasıyla birlikte hesaplanmalıdır.
Delik duvarı stabilitesi ve çamur tahliyesine karşılık gelen yardımcı koşullar
Dağlık lokasyonların üst kısımlarında sıklıkla ayrışmış zon, çatlaklı kuşak veya gevşek örtü tabakası bulunur. CR600P'nin çamur ünitesi pistonlu yüksek basınçlı pompa kullanır; debi 90 L/min, basınç 3 MPa'dır. Kaynaklar, çamurun sağlam kayaçta esas olarak soğutma ve kaya tozu taşıma görevi üstlendiğini, şiddetli ayrışmış, çatlaklı veya gevşek delik kesimlerinde ise delik duvarı stabilitesini korumak için çamur özelliklerinin ayarlanması ve muhafaza borusu önlemlerinin gerekli olduğunu belirtir.
Bu, çamur pompası parametrelerinin sirkülasyon sisteminin yalnızca bir parçası olduğu anlamına gelir; gevşek delik kesimlerinde delik duvarı stabilitesi ayrıca çamur formülasyonuna, muhafaza borusu planına ve saha değerlendirmesine bağlıdır. Kaynaklarda belirli zeminler için çamur karışım oranı veya muhafaza borusu indirme derinliği verilmemiştir. Ayrıca çamur karıştırıcısının karıştırma kapasitesi 1,2 m³/min, karıştırıcı devri 1500 rpm'dir; buna eşlik eden temiz su ve malzeme tedarik miktarı delik derinliği ve delik kesimi uzunluğuna göre ayrıca hesaplanmalıdır.
Güç tipi ile saha elektrik besleme koşulları arasındaki ilişki
CR600P dizel veya elektrikli güç kullanabilir: Dizel motor güç gereksinimi ≥66 kW olup Kubota, Cummins, Yunnei, Yuchai markaları seçilebilir; elektrikli çözüm 22 kW × 2 motor kombinasyonudur. Yolsuz dağlık alanlarda genellikle stabil güç kaynağı bulunmaz; dizel çözüm bağımsızlık açısından daha doğrudan bir seçenektir. Maden sahasında hâlihazırda elektrik beslemesi varsa, elektrikli çözüm yakıt taşıma aşamalarını azaltabilir. İki çözümün seçim gerekçesi sahadaki elektrik besleme koşulları, bakım yöntemi ve enerji organizasyon kapasitesidir; kaynaklarda ikisinin enerji tüketim karşılaştırma verileri verilmemiştir.
Kaynakların ötesinde hâlâ teyit edilmesi gereken hususlar
Aşağıdaki noktalar mevcut kaynaklarda yer almamaktadır ve sahaya giriş öncesinde ayrıca netleştirilmelidir:
- Taşıma rotası ve kaldırma yöntemini hesaplamak için modüllerin dış boyutları ve kaldırma noktası konumları;
- Geçici platformun taşıma kapasitesi ve yamaç stabilitesi, özellikle eğimli delik uygulamasında taban yükü;
- Hedef delik lokasyonunun jeolojik kesiti ve tahmini kırık zon konumu; muhafaza borusu ve çamur planı hazırlığı için;
- Sondaj çubuğu, matkap ucu, karot tüpü gibi delik içi ekipmanların özellikleri ve yedek parça sayısı;
- Yağmur mevsimi yolları, kaya düşmesi ve insan gücüyle taşıma rotasının güvenlik değerlendirmesi.
Bu koşullar yukarıda belirtilen ekipman özellikleriyle karşılaştırıldıktan sonra, CR600P gibi 600 metre sınıfı portatif modüler sondaj makinesinin belirli bir projeye uygun olup olmadığına karar verilebilir. Yalnızca sondaj derinliği rakamına veya "portatif" kelimesine dayanarak karar vermek, taşıma organizasyonu ve delik içi işlemlerin gerçek kısıtlarını gözden kaçırmaya yol açabilir.
