Derin aramada delik bin metreyi aştığında halat vinci ve çekme sistemi artık "yeterli olsun" denilen yardımcı bir kalem değil, tüm delik boyunca süren sürecin temelidir. Delik derinleştikçe iç boru kaldırma tek yön mesafesi uzar, çelik halatın döngü sayısı artar ve matkap çekme direnci daha kolay birikir; bu değişiklikler "1200 m delik derinliği" gibi tek bir sayıda aynı anda görünmez. Bu yazı, delik derinliği arttıkça sırasıyla yükselen iki yük türünü — halat stroku ve çekme payı — ele alarak ekipman verileri okunurken nasıl değerlendirme alanı bırakılması gerektiğini açıklar ve CR1200P'nin açıklanan parametrelerini referans alır.
Delik derinliği arttığında önce uzayan halat hattıdır
Halatla karotiyer iç boru kaldırma, vinç çelik halatıyla gerçekleştirilir. Delik derinliği arttıkça iç borunun delik dibinden ağıza tek yön mesafesi uzar; aynı çelik halatın bir turda maruz kaldığı bükülme sayısı, sürtünme kesimleri ve gerilim değişimleri de artar. CR1200P verilerinde vinç halat kapasitesi 1400 m (6 mm çelik halat), boş tambur kaldırma kuvveti 14,5 kN, dolu tambur kaldırma kuvveti 5,6 kN ve kaldırma hızı 116 m/min olarak verilmiştir. Bu değerlerin karşılık geldiği ekipman sınıfı, NQ referans delik derinliği 1200 m ve BQ referans delik derinliği 1500 m'dir.
1400 m halat kapasitesi ile NQ 1200 m arasında bir mesafe vardır; bu mesafe "parametre büyük yazılmış" değil, derin delik çalışmalarında önceden bırakılması gereken halat boyu alanıdır: halat ucu bağlantısı, tambur sarım katmanı değişimi ve delik içi takım kombinasyonu ayarlamaları gerçek kullanılabilir halat boyunu tüketir. Proje, nominal delik derinliğine göre halat kapasitesini sınıra dayalı seçerse, delik derinliği biraz arttığında veya halat ucu yeniden işlendiğinde pay yetersiz kalabilir.Halat kapasitesi, planlanan delik derinliğine tam eşit değil, onu aşan bir uzunluk olarak anlaşılmalıdır.
Çekme kuvveti payı delik içi sürtünmeye karşılık gelir, delme hızına değil
CR1200P'nin itme kuvveti 67 kN, çekme kuvveti 130 kN'dir. 1200 m sınıfı deliklerde matkap çekilirken sondaj dizisi kendi ağırlığı, delik duvarı sürtünmesi ve delik eğriliğinden kaynaklanan ek direnç üst üste biner. Verilerin kendisi de şunu belirtir: delik eğriliğini kontrol etmek, delik duvarı stabilitesini korumak ve sondaj çubuğu sürtünmesini azaltmak, yalnızca çekme kuvvetini artırmaktan daha önemlidir. Bu ifade bir değerlendirme sınırına işaret eder — 130 kN kalibre edilmiş bir değerdir; ekipmanın bu sınıfta ne kadar kaldırma kapasitesine sahip olduğunu gösterir, ancak "her 1200 m deliğin sorunsuz çekilebileceği" sonucunu vermez.
Delik derinleştikçe çekme kuvvetinin sürtünmede tüketilen oranını tahmin etmek zorlaşır. Bu nedenle çekme kuvveti kalemi okunurken daha güvenli yaklaşım, onu sondaj çubuğu özellikleri, delik açısı ve delik duvarı stabilite koşullarıyla birlikte değerlendirmek, sayıları tek başına karşılaştırmamaktır. Matkap çekme direnci sürekli artarsa verilerin önerdiği yön, kaldırma kuvvetini zorla artırmak değil, sirkülasyon yapmak, matkabı çekip kontrol etmek veya delik duvarı işlemi uygulamaktır.
| Parametre kalemi | Veri değeri | Karşılık gelen çalışma aşaması |
|---|---|---|
| Vinç halat kapasitesi | 1400 m (6 mm çelik halat) | İç boru kaldırmada tek yön halat boyu ve halat ucu payı |
| Boş/dolu tambur kaldırma kuvveti | 14,5 kN / 5,6 kN | Tambur sarım katmanı değişirken halat kaldırma kapasitesi |
| Çekme kuvveti | 130 kN | Matkap çekilirken sondaj dizisine uygulanan kaldırma kapasitesi |
| İtme kuvveti | 67 kN | Delme sırasında sondaj takımına uygulanan ilerletme kapasitesi |
Delik derinliği sayısı sondaj takımı özellikleriyle birlikte okunmalı
CR1200P'nin delik derinliği BQ referans 1500 m, NQ referans 1200 m ve HQ referans 700 m olmak üzere üç kademede yazılmıştır. Aynı ekipmanda sondaj takımı özellikleri büyüdükçe ulaşılabilir referans delik derinliği kısalır. Bu, "1200 metre sınıfı"nın sabit bir kapasite değil, delik çapı ve sondaj takımı sistemiyle bağlı bir aralık olduğunu gösterir. Halat kapasitesi ve çekme kuvveti de bu sistem tarafından sınırlanır: NQ delik kesiminin halatlı karotiyer süreci HQ delik kesiminden farklıdır; iç boru ağırlığı, sondaj çubuğu sayısı ve kaldırma direnci değişir.
Bu nedenle pay değerlendirilirken önce projede ağırlıklı kullanılacak sondaj takımı özellikleri belirlenmeli, sonra o kademeye karşılık gelen referans delik derinliğine bakılmalı, en son halat kapasitesi ve çekme kuvvetinin pay bırakıp bırakmadığı karşılaştırılmalıdır. BQ kademesindeki 1500 m'yi doğrudan ekipmanın genel delik derinliği olarak almak, hem halat kapasitesini hem de çekme kuvvetinin uygunluk aralığını olduğundan fazla tahmin etmeye yol açar.
Derin delikte sürekli çalışmanın destekleyici koşullara getirdiği gereklilikler
Halat ve çekme sistemi tek başına çalışmaz. CR1200P ana pompa debisi 250 L/min, basıncı 25 MPa; çamur pompası debisi 150 L/min, basıncı 7 MPa'dır. Derin deliklerde kaya tozu taşıma mesafesi uzundur; çamur aynı zamanda soğutma, yağlama ve duvar koruma işlevi üstlenir; hidrolik sistem ise güç kafası, vinç ve tutucunun sürekli hareketini sürdürmelidir. Veriler, daha büyük hidrolik debinin derin delikte sürekli çalışmaya yardımcı olduğunu, ancak sahada hidrolik yağ filtrasyonu, sıcaklık kontrolü ve yüksek basınç hattı bakımına daha fazla önem verilmesini gerektirdiğini belirtir. Bu destekleyici koşullar çekme ve halat sisteminin stabilitesini dolaylı olarak etkiler: hidrolik dalgalanmalar ve çamur dönüş suyu anormallikleri, matkap çekme direncine ve iç boru bırakımına yansır.
- Çelik halat için kontrol ve değişim kaydı tutulmalı; tel kopması, aşınma, ezik izi ve halat ucu bağlantısı periyodik olarak kontrol edilmelidir.
- Hidrolik yağ filtrasyonu, sıcaklık kontrolü ve yüksek basınç hattı bakımı günlük plana dahil edilmelidir.
- Çamur performansı dönüş suyu ve pompa basıncı değişimine göre ayarlanmalı; derin kaçak veya kırık zonlarda muhafaza borusu, tıkaçlama veya kademeli duvar koruma uygulanmalıdır.
- Uzak projelerde yaygın sızdırmazlık elemanları, filtreler, hızlı kuplajlar, çelik halat aşınan parçaları, sondaj takımları ve çamur malzemeleri hazır bulundurulmalıdır.
Verilerin vermediği ve ayrıca teyit edilmesi gereken koşullar

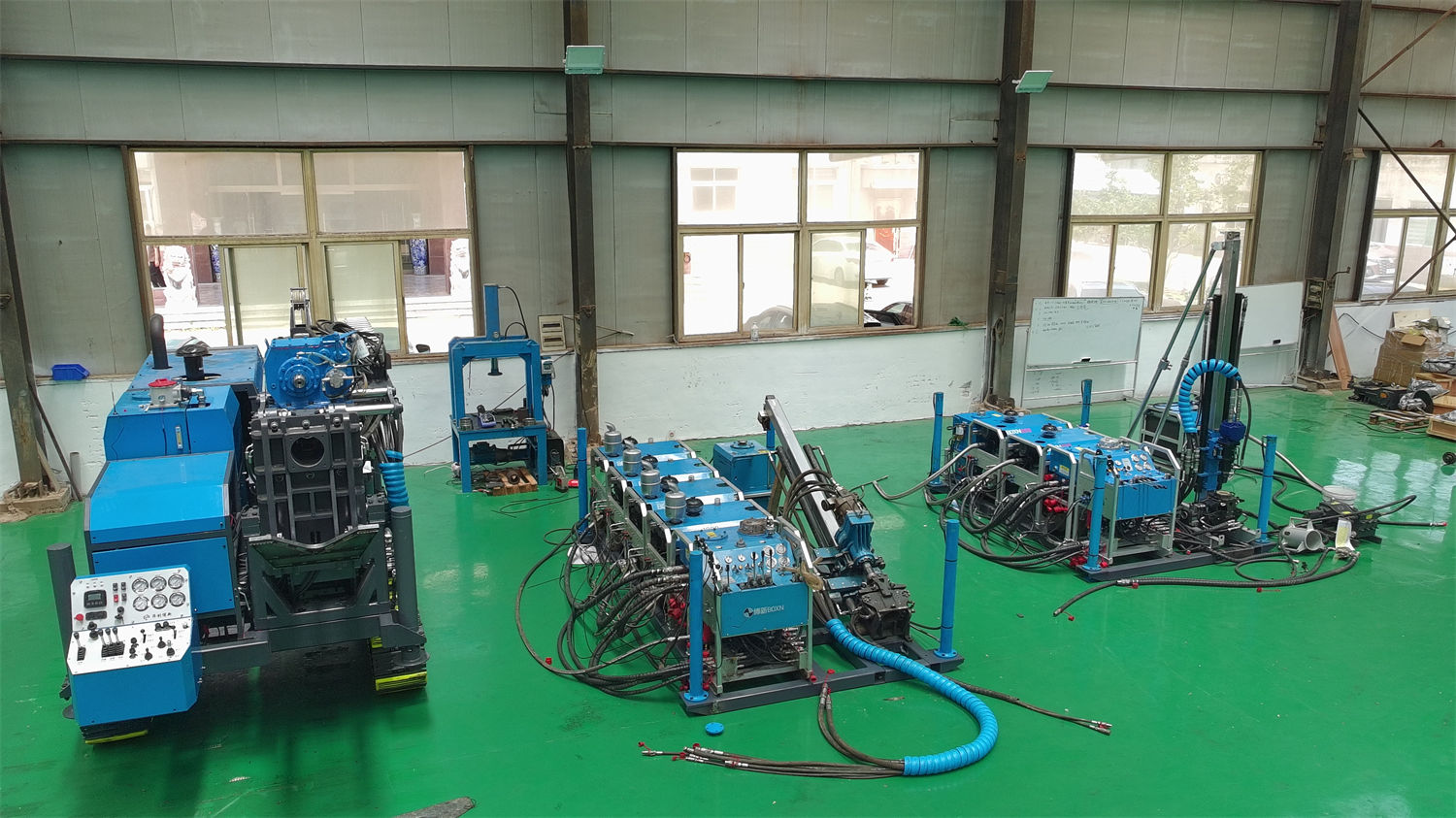

Açıklanan parametreler, farklı delik derinlikleri ve farklı sondaj takımı kombinasyonlarında çekme kuvvetinin gerçek tüketim oranını belirtmez; çelik halatın belirli jeolojik koşullardaki değişim periyodunu da vermez. Bunların proje delik derinliği, delik açısı, kaya bütünlüğü ve çalışma yöntemiyle birlikte üreticiye veya saha teknik personeline teyit ettirilmesi gerekir. Ayrıca CR1200P ayrık modüler tasarıma sahiptir; toplam ağırlık 1880 kg olup güç ünitesi, kumanda ünitesi, hidrolik yağ ünitesi ve çamur ünitesi için ayrı referans ağırlıklar verilmiştir; sahaya giriş öncesinde yol geçişi, kaldırma noktaları, su ve güç besleme koşulları da doğrulanmalıdır. Veriler, nihai delme verimliliği, delik derinliği ve karot geri kazanım sonucunun saha koşullarına göre belirleneceğini açıkça belirtir.
Derin arama projeleri için halat kapasitesi ve çekme kuvveti payının değerlendirilmesi, özünde "bu ekipman en derin delik kesiminde hâlâ ayar alanına sahip mi" sorusunu yanıtlamaktır. CR1200P'nin 1400 m halat kapasitesi ve 130 kN çekme kuvveti bu değerlendirmenin başlangıç noktasını sunar, sonunu değil; başlangıç noktasından sonra sondaj takımı özellikleri, delik içi sürtünme ve saha destekleyici koşulları kalem kalem doğrulanmalıdır.
