Trailer-mounted rotary table ve çamur doğrudan sirkülasyonunu 'modası geçmiş' olarak nitelendirmek genellikle şu karşılaştırmadan kaynaklanır: onu DTH delici, hava kaldırmalı ters sirkülasyon, hava köpüğü ile tek delik hızı açısından kıyaslamak. Bu kıyaslama rotary table doğrudan sirkülasyonu için elverişsizdir, ancak karşılaştırılan şey genel yetenek, uygulama yeteneği değildir. Bir yöntemin tamamen ortadan kalkması diye bir şey yoktur; sadece uygulama alanı değişir. Bu makale, sitemizdeki WRTR600 açık verilerini kullanarak bu kombinasyonun hangi koşullarda hâlâ geçerli olduğunu inceler.
Önce bu kombinasyonun ne olduğunu söyleyelim

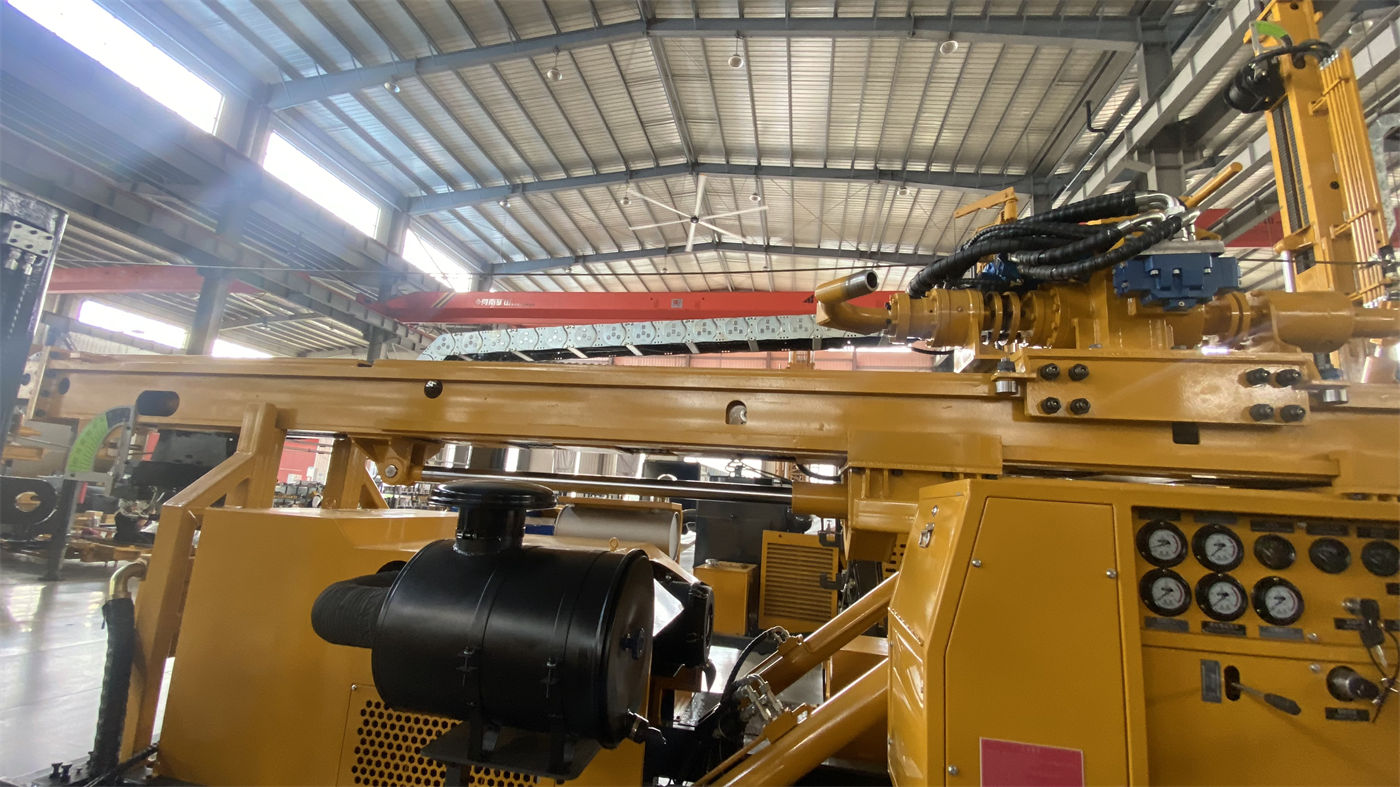

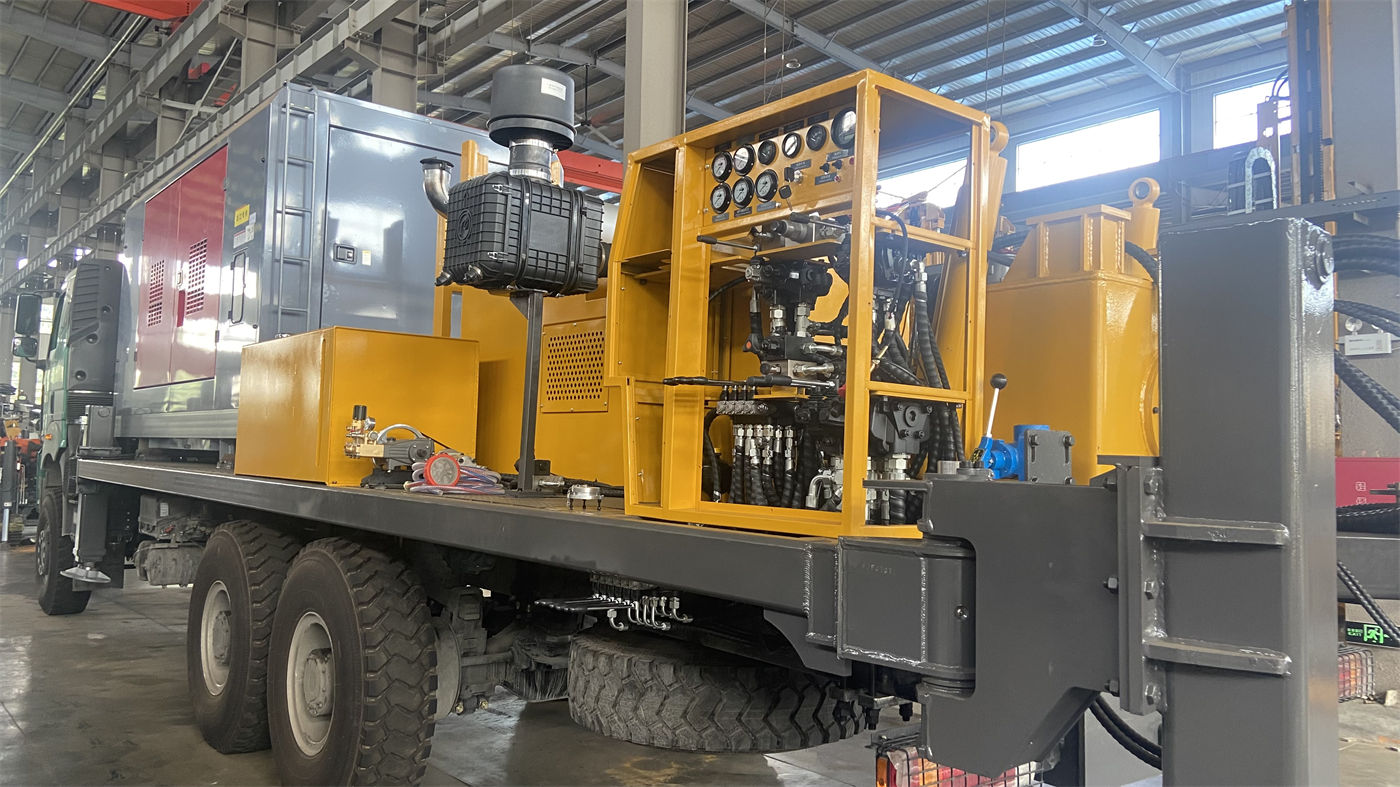

WRTR600, 600 metre sınıfı bir trailer-mounted rotary table su kuyusu sondaj makinesidir; sondaj yöntemi rotary table döner sondaj, sirkülasyon yöntemi ise çamur doğrudan sirkülasyonudur. Makine, dizel jeneratör, çamur pompası, rotary table, çift vinç, sondaj kulesi, destek ayakları ve yardımcı diş açma mekanizmasını trailer şasisi üzerinde toplu olarak düzenler.
Bu, iki temel özelliğini belirler: birincisi, delik ağzında dönüş ve çamurun yukarı çıkarak çakılı taşıması; ikincisi, tüm sistemin araçla birlikte hareket etmesi, nakliye sırasında güç ve çamur sisteminin ayrı ayrı sökülüp taşınmasına gerek olmamasıdır.
Uygulama alanı nerelerde daraldı
Daralma, aşağıdaki çalışma koşullarında rotary table doğrudan sirkülasyonunun artık öncelikli seçenek olmadığını ifade eder.
- Sert kaya ağırlıklı ve sürekli karot alma veya hızlı kaya delme temel hedef. Sitemizdeki veriler açıkça belirtir: Proje sürekli yüksek kaliteli karot gerektiriyorsa, özel karot sondaj makinesi kullanılmalıdır. WRTR600 hidrojeolojik araştırma ve genel tabaka sondajı için kullanılabilir, ancak numune alma şekli sürekli karot değildir.
- Sert kaya bölümü oranı yüksek, tek delik ilerleme hızı hedefleniyor. Veriler, ayrışmış kaya ve toprak-kaya karışımı tabakalar için konik, sıyırıcı gibi döner sondaj ekipmanlarının seçilebileceğini belirtir; ancak sadece kaya kırma hızı açısından DTH gibi yöntemler sert kayada aynı karşılaştırma boyutunda değildir. Ekipmanın kendisi pnömatik delici çalışma koşulu sunmaz.
- Su kıtlığı, ciddi kaçak, çamur sirkülasyonunun kurulamadığı tabakalar. Çamur sirkülasyonu bu ekipmanın çekirdek sistemidir; sirkülasyon kurulamazsa çakıl taşıma ve duvar koruma etkilenir. Verilerin bu konuda önerdiği yön, çamur özelliklerini ayarlamak, geçici muhafaza borusu veya kademeli muhafaza borusu kullanmaktır; sirkülasyon ortamını değiştirmek değil.
Daralmayan, hâlâ geçerli olan kısımlar
Diğer yönden bakıldığında, aşağıdaki koşullarda rotary table ve çamur doğrudan sirkülasyonunun uyumu daha yüksektir.
Gevşek örtü tabakası, kum ve çakıl tabakası oranı yüksek kuyu oluşturma projeleri
Çamur burada sadece çakıl taşımaz. Verilerin toprak ve killi tabakalar için açıklaması şöyledir: geçirgenlik, delik çapı ve çamur dönüş durumuna göre çamur viskozitesi ayarlanmalıdır; aşırı ince olması çakıl tahliyesinin yetersiz kalmasına ve delik duvarının stabilitesini kaybetmesine yol açabilir, aşırı koyu olması ise sirkülasyon direncini ve pompa yükünü artırır. Kum, çakıl ve gevşek örtü tabakaları kolayca çöker ve çamur kaçırır; geçici muhafaza borusu veya kademeli muhafaza borusu ile önce stabil bir delik bölümü oluşturulup derine ilerlenebilir. Bu 'çamur duvar koruma + muhafaza borusu' kombinasyonu, rotary table doğrudan sirkülasyonunun uzun süredir su kuyusu oluşturmada kullanılmasının nedenidir.
Daha büyük açılış çapı gerektiren kuyular
WRTR600 maksimum delik çapı 500 mm, rotary table geçiş deliği çapı da 500 mm'dir. Geçiş deliği boyutu, ne kadar büyük çaplı sondaj borusu, muhafaza borusu ve bazı mühendislik ekipmanlarının geçebileceğini belirler. Köy ve kasaba su temini, tarımsal sulama, bazı temel mühendislik projeleri gibi daha büyük kuyu çapı ve kuyu oluşturma alanı gerektiren projeler için bu, tek delik hızından daha kritiktir. Delik çapı yine tabaka ve kuyu tasarımına göre belirlenmelidir.
Uzak bölgeler, istikrarlı elektrik şebekesi olmayan şantiyeler
Ekipman, SCGC-200kW dizel jeneratör grubu ile entegredir; nominal güç 200 kW, nominal gerilim 380 V, nominal akım 360 A, frekans 50 Hz olup çamur pompası, hidrolik pompa ve yardımcı elektrikli ekipmanlara güç sağlar. Güvenilir şebeke elektriği olmayan sahalarda bu kendi kendine güç sağlayan yapı bağımsız bir sistem oluşturabilir.
Çoklu şantiye sürekli çalışma organizasyonu
Trailer yapısının değeri sondajın kendisinde değil, nakliyededir. Tüm sondaj makinesi uygun bir çekici araçla farklı projeler arasında taşınabilir; sondaj kulesi, güç ve çamur sisteminin ayrı ayrı taşınmasının karmaşıklığını azaltır. Köy kuyuları, tarımsal sulama gibi delik konumları dağınık, tek delik süresi kısa olan yükleniciler için bu uygun bir inşaat organizasyonu yöntemidir.
Birlikte okunması gereken birkaç parametre grubu
Uygulama alanı değerlendirmesi sadece '600 metre' sayısına bakılarak yapılamaz. Aşağıdaki birkaç değer birbirini sınırlar.
| Parametre grubu | Değer | Neyi kısıtlar |
|---|---|---|
| Maksimum sondaj derinliği / maksimum delik çapı | 600 m / 500 mm | Delik derinliği-çap kombinasyonunun üst sınırı; gerçekte tabaka, sondaj ekipmanı, çamur sirkülasyonu, muhafaza borusu tasarımı ve delik içi dirençten etkilenir |
| Rotary table devri / teorik tork | 38 / 57 / 85 r/min, yaklaşık 13.8 / 9.2 / 6.2 kN·m | Düşük hız kademesi yüksek tork, büyük delik çapı, ağır sondaj ekipmanı, direnci yüksek tabakalar için uygundur; yüksek hız direncin az olduğu aşamalar için uygundur |
| Çamur pompası debisi / basıncı / tahrik gücü | 8.4–16.6 L/s, 5–10 MPa, 90 kW motor | Çakıl taşıma, matkap ucu soğutma, delik duvarı stabilitesini koruma ve kuyu içi basıncı kontrol etme kapasitesi aralığı |
| Su başlığı yükü / iç çapı | Maksimum 30 T / 63.5 mm | Delik derinliği arttıkça sondaj dizisi ağırlığı ve delik duvarı sürtünmesi artar; vinç, kare sondaj borusu, sondaj borusu ile eşleşmelidir |
| Ana vinç / yardımcı vinç tek halat çekme kuvveti | 40 kN / 30 kN | Sırasıyla sondaj ekipmanı kaldırma, muhafaza borusu yardımı, alet taşıma gibi işlere karşılık gelir |
Sondaj kulesinin kısa ve uzun olmak üzere iki versiyonu vardır: kısa kule etkin yüksekliği 12 m, 7.5 m kare sondaj borusu ve 5.5 m sondaj borusu ile; uzun kule etkin yüksekliği 15 m, 10.5 m kare sondaj borusu ve 9 m sondaj borusu ile. Kısa kule nakliye ölçüleri yaklaşık 15100 × 2480 × 4100 mm, uzun kule yaklaşık 16630 × 2480 × 4100 mm'dir. Uzun kule ekleme sayısını azaltır, ancak nakliye ölçüsü daha uzundur; bölgeler arası çalışma öncesi yol genişliği, dönüş yarıçapı, köprü taşıma kapasitesi ve yükseklik sınırı teyit edilmelidir.
Başka işler yapamaz değil, her işi yapan makine olarak görülmemeli
WRTR600'ün tipik uygulamaları derin su kuyuları, kırsal tarımsal endüstriyel ve genel yeraltı suyu geliştirme, orta-derin jeotermal araştırma ve bazı jeotermal kuyular, hidrojeolojik araştırma ve bazı temel mühendislik projeleri olarak yazılmıştır. Bu liste sınırları zaten açıklar: orta-derin yeraltı suyu geliştirme ana sahadır, jeotermal ve araştırma kullanılabilir ancak koşulların eklenmesi gerekir, sürekli yüksek kaliteli karot gereken durumlarda makine değiştirilmelidir.
Jeotermal çalışmalarda sondaj derinliğinin yanı sıra tabaka sıcaklığı, sirkülasyon ortamı, muhafaza borusu ve çimento şerbeti gereksinimleri de dikkate alınmalıdır; bunlar verilerin dışında olup projeye özel teyit edilmesi gereken hususlardır.
Satın alma öncesi yazılı teyit edilmesi önerilen hususlar
- Kısa kule mi uzun kule mi: delik derinliği organizasyonu ve nakliye yol koşullarına göre seçilmeli, nihai nakliye ölçüleri ve yerel yükseklik/genişlik sınırları teyit edilmelidir.
- Çamur parametrelerinin sahaya uyarlama planı: farklı tabakalara karşılık gelen viskozite ayar yaklaşımı, geçici muhafaza borusu veya kademeli muhafaza borusu desteğinin öngörülüp öngörülmediği.
- Sondaj ekipmanı ve delik derinliği eşleşmesi: planlanan delik çapı ve derinliğe göre sondaj dizisi ağırlığı, sürtünme ve su başlığı 30 T yükü arasındaki ilişki hesaplanmalıdır.
- Gerçek sondaj derinliği ve delik çapının gerçekleşme koşulları: veriler gerçek sondaj derinliği ve delik çapının tabaka, sondaj ekipmanı, çamur sirkülasyonu, muhafaza borusu tasarımı ve delik içi dirençten etkilendiğini, nihai sonucun saha koşullarına bağlı olduğunu belirtir.
- Güvenlik ve kontrol maddeleri: işe başlamadan önce sondaj kulesi, vinç, çelik halat, su başlığı, rotary table, çamur pompası, jeneratör ve elektrik sistemi kontrol edilmeli; kule dikilirken üstte havai hat ve engel olmadığı teyit edilmeli; çamur sirkülasyonunda yüksek basınçlı hatlar, pompa basıncı ve kaçaklara dikkat edilmeli; personel asılı sondaj ekipmanının altında veya dönen sondaj ekipmanının yakınında durmamalıdır.
Yöntem seçiminin sınırı yeni veya eski değil, tabaka koşulları, kuyu oluşturma gereksinimleri ve inşaat organizasyonu yönteminin uyup uymadığıdır.
