WR750S verilerinde hangi değerler birlikte okunmalı

“Maksimum sondaj derinliği 750 m” genellikle seçim sırasında ilk bakılan sayı olarak kabul edilir, ancak WR750S verilerinde gerçek çalışma aralığını sınırlayan hiçbir zaman bu tek sayı olmamıştır. 750 m'yi tek başına ele almak, arkasında iki sayı dizisinin daha olduğunu gözden kaçırmaya yol açar: 6 m sondaj çubuğu ve 6 m muhafaza borusu ile 105–450 mm delik çapı aralığı; ayrıca 40 T kaldırma kuvveti, 6 T eksenel basınç, 176 kW güç, 1,6–6 MPa çalışma basıncı ve 16–75 m³/dk hava tüketimi. Bu makale parametreleri tek tek sıralamak yerine birlikte okunması gereken üç sayısal ilişkiyi ve tek bir sayı okunduğunda ortaya çıkabilecek sapmaları listeler.

750 m, 6 m sondaj çubuğu ve 105–450 mm neden bir grup

Verilerde belirtilen sondaj derinliği, sondaj çubuğu uzunluğu ve delik çapı üç farklı yönü sınırlar: sondaj derinliği delik derinliğinin üst sınırıdır, sondaj çubuğu uzunluğu ekleme sayısını etkiler, delik çapı ise halka boşluğu dönüş hızını ve gereken hava debisini etkiler. Üçü birlikte değerlendirildiğinde gerçek delik derinliği kapasitesi 750 m alınarak geçerli olmaz.

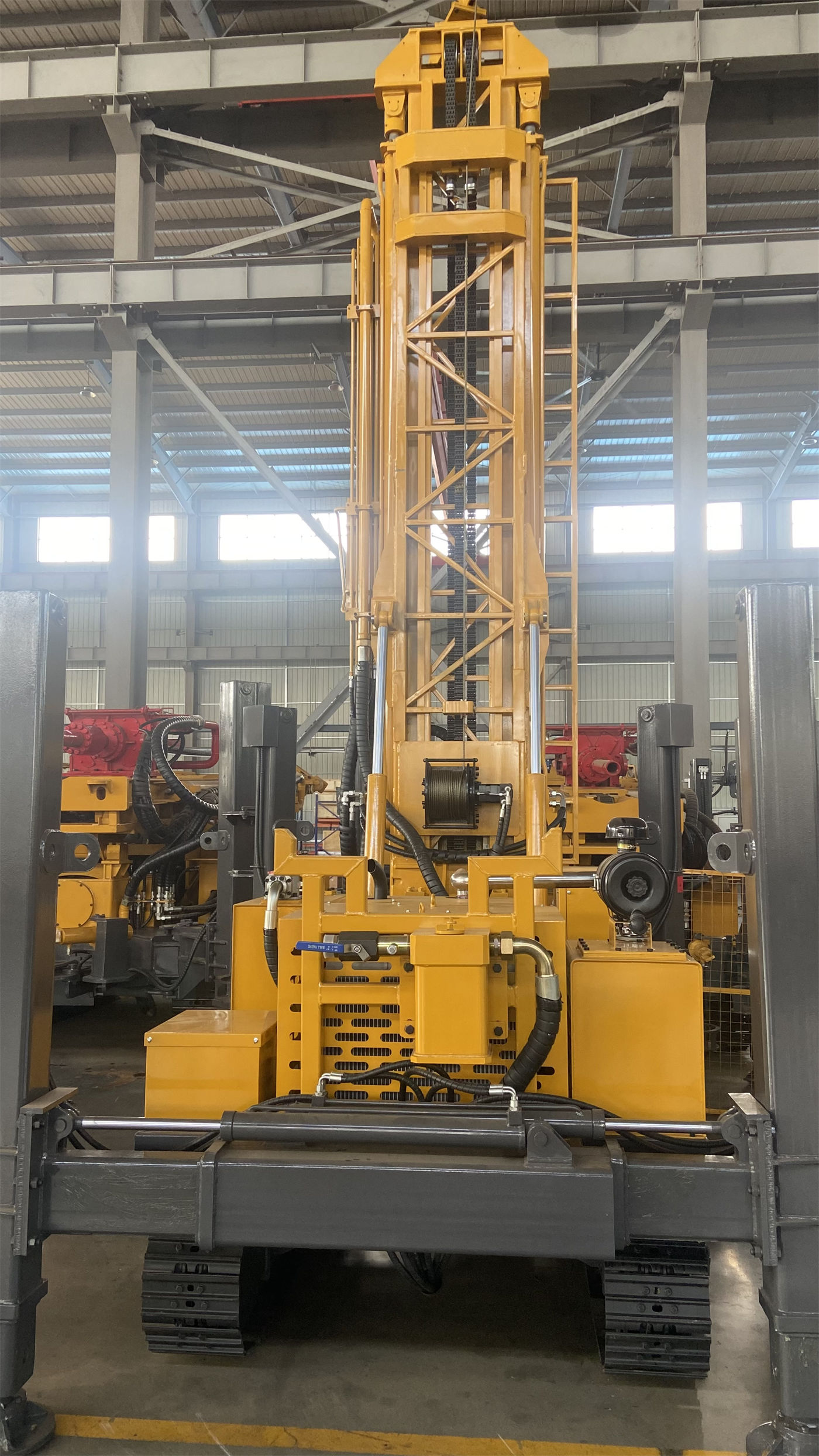

750 m sınıfı derin deliklerde ekleme sayısı çok fazladır. Verilerde 6 m sondaj çubuğu ve 6 m muhafaza borusuyla doğrudan çalışmanın desteklendiği ve model adındaki S'nin teleskopik kuleyi temsil ettiği, taşıma durumunda genel taşıma profilini iyileştirdiği yazılıdır. 6 m uzunluğu ancak teleskopik kuleyle birlikte okunduğunda geçerlidir; uzun stroklu veya teleskopik kule yapısı olmasaydı 6 m sondaj çubuğunun eklenip çıkarılması kule yüksekliğiyle sınırlanırdı. Dolayısıyla “750 m + 6 m + teleskopik kule” tam bir koşul oluşturur; biri eksikse 750 m'nin gerçek uygulanabilirliği yeniden değerlendirilmelidir.

105–450 mm delik çapı aralığı da tek başına okunmamalıdır. Derin deliklerde büyük delik çapı daha büyük halka boşluğu alanı, daha yüksek hava debisi ihtiyacı ve daha büyük tork rezervi gereksinimi anlamına gelir. Hem 105 mm hem de 450 mm'nin aynı makinenin kapasite aralığı olarak yazılması, aslında bu makinenin kapsadığı çalışma koşullarının geniş olduğunu gösterir; her iki delik çapında da 750 m'ye ulaşılabileceği anlamına gelmez.

40 T kaldırma kuvveti 6 T eksenel basınç ve sondaj dizisi ağırlığıyla birlikte görülmeli

Kaldırma kuvveti ve eksenel basınç verilerde ayrı yazılmıştır: kaldırma kuvveti 40 T, eksenel basınç 6 T. İki sayının yönü farklıdır; kaldırma kuvveti sondaj dizisinin indirilip çıkarılmasından ve kaldırılmasından sorumludur, eksenel basınç ise matkaba aşağı yönde basınç uygular. Bunlar sondaj dizisi ağırlığı ve delik duvarı sürtünmesiyle birlikte 750 m derin delikte normal indirme-çıkarma yapılıp yapılamayacağını belirler.

Delik derinliği arttıkça tüm dizinin ağırlığı artar ve sürtünme de belirgin şekilde yükselir. Verilerde kaldırma kuvveti bölümünde bir değerlendirme yazılmıştır: çıkarma direncinde anormallik görülürse önce delik temizliği, yavaş çıkarma ve delik içi durum değerlendirmesiyle müdahale edilmeli, maksimum kaldırma kuvveti tek çözüm olarak görülmemelidir. Bu ifade başlı başına bir parametre okuma yöntemi ipucudur; 40 T ekipman kapasitesinin üst sınırıdır, sıkışma durumunda müdahale yöntemi değildir.

Kaldırma kuvvetiyle birlikte verilen 2,5 T yardımcı vinç, DTH çekici, sondaj çubuğu, muhafaza borusu takımları ve saha ekipmanlarının taşınması için kullanılır. Bu sayı 40 T ana kaldırma ve 14 T genel makine ağırlığıyla birlikte ancak tam bir taşıma kapasitesi tablosu oluşturur.

1,6–6 MPa hava basıncı mutlaka 16–75 m³/dk hava tüketimiyle eşleşmeli

Bu, tüm veriler içinde en kolay ayrı okunan yerdir. Çalışma basıncı 1,6–6 MPa ve hava tüketimi 16–75 m³/dk sırasıyla basıncın üst aralığı ve debinin aralığıdır. Verilerde açıkça şöyle yazılmıştır: basınç gereksinimi karşılandığında ancak debi yetersiz olduğunda darbede yetersizlik ve moloz tahliyesinde zorluk görülebilir.

Dolayısıyla bu iki sayı aynı gruba aittir; kompresör seçimi yalnızca basınca bakılarak yapılamaz. 6 MPa üst sınırı orta-yüksek hava basınçlı DTH çekiç kullanım ihtiyacına karşılık gelir, ancak somut eşleşme için basınç ve debinin birlikte karşılanması gerekir. 750 m sınıfı derin deliklerde delik dibi moloz tahliyesinin sorunsuz olması tork ve enerji tüketimini doğrudan etkiler; çökelmiş moloz ve tekrar kırma döner yüke eklenir. Verilerde hem sert kaya hem de ayrışmış kaya bölümlerinde sürekli delik temizliği ve delik içi duruma göre ayar yapılması gerektiği belirtilmiştir; bu, hava basıncı ve hava tüketimiyle aynı değerlendirme zincirine aittir.

Belirtmek gerekir ki verilerde farklı delik çapları ve farklı delik derinlikleri için DTH çekiç modeliyle eşleşen somut minimum hava debisi verilmemiştir; bu kısım üreticiden veya kompresör tedarikçisinden yazılı olarak teyit edilmelidir.

Döner torkun iki kademesi ve delik çapı aynı değerlendirme grubunda

Verilerde iki döner konfigürasyon verilmiştir: 13000 / 6500 N·m ve 15000 / 7500 N·m, maksimum döner hızlar sırasıyla 95 / 190 r/min. Aynı döner sistemde iki tork kademesi ve iki hız kademesi bulunması, hangi kademenin seçileceğinin somut çalışma koşuluna bağlı olduğunu gösterir; büyük değeri almak yeterli değildir.

Komşu delik çapı aralığı 105–450 mm ile döner tork arasındaki ilişki için verilerde karşılık tablosu verilmemiştir. Dolayısıyla söylenebilecek şudur: tork rezervi büyük delik çapı, sert kaya ve yüksek sürtünmeli delik kesimlerine yöneliktir; yüksek hız ise daha düşük dirençli aşamalara yöneliktir; nihai eşleşme delik çapı, sondaj takımı ve ana kaya katmanına göre belirlenmelidir. Verilerin kapsamadığı kısımlar için tahmin yapılmaz.

Genel boyutlar, ağırlık ve destek ayakları da bir grup olarak okunmalı

Verilerde genel makine ağırlığı yaklaşık 14 T, dış boyutlar yaklaşık 6,64 × 2,25 × 2,67 m, maksimum tırmanma açısı referans 21°, yürüme hızı yaklaşık 3 km/sa olarak verilmiştir. Bu sayılar hidrolik destek ayağı stroku 1,6 m ile aynı gruptadır: taşıma boyutları, tırmanma kabiliyeti ve destek ayağı ayar aralığı birlikte bu makinenin hangi sahaya girebileceğini ve hangi platformda çalışabileceğini belirler.

Verilerde ayrıca yumuşak zeminlerde yeterli alana sahip takoz kullanılması, saha değişiminden önce yol ve platform taşıma kapasitesinin teyit edilmesi gerektiği belirtilmiştir. Bunlar kullanım koşullarıdır, ekipman kapasitesi değildir; bu nedenle yalnızca boyut ve ağırlığa bakarak belirli bir sahanın uygun olup olmadığı değerlendirilemez.

Ayrı sınıflandırılması gereken değerler

• Hızlı kaldırma 31 m/dk ve hızlı ilerleme 65 m/dk yardımcı hareket hızlarıdır; sondaj kapasitesiyle aynı tür gösterge değildir.
• Opsiyonel çamur pompası, santrifüj pompa, jeneratör ve köpük pompası aksesuar kapsamındadır; standart konfigürasyon anlamına gelmez.
• Hava tüketimi 16–75 m³/dk ekipmanın önerilen aralığıdır; seçilen kompresörün gerçek çıkışına eşit değildir.

Satın alma öncesi yazılı teyit edilmesi gerekenler

• 750 m sondaj derinliğinin farklı delik çaplarında (105–450 mm) karşılık geldiği sondaj takımı kombinasyonları ve ulaşılabilir derinlikler.
• 1,6–6 MPa hava basıncı ve 16–75 m³/dk hava tüketiminde eşleştirilmesi gereken kompresör debisi ve DTH çekiç modeli.
• İki döner tork konfigürasyonuna karşılık gelen standart konfigürasyon ve opsiyonel koşullar.
• 6 m sondaj çubuğu ve 6 m muhafaza borusunun özellikleri, diş formu ve mevcut takımlarla uyumluluğu.
• Verilerin sonunda belirtilen 750 m derin delik uygulaması metni tamamlanmamıştır; ilgili çalışma koşulları için üreticiden tam sürüm istenmelidir.

Ana teknik parametreler

Bu verinin yapısı başlı başına bir ipucudur: aynı kapasite genellikle iki veya üç sayıyla birlikte sınırlanır. 750 m okunduğunda aynı anda 6 m ve 105–450 mm'ye bakılmalı; 40 T okunduğunda aynı anda 6 T ve sondaj dizisi koşullarına bakılmalı; 6 MPa okunduğunda aynı anda debiye bakılmalıdır. Veriler her kalemin sınır koşullarını tam olarak yazmamıştır; bu nedenle seçim aşamasında her maksimum değerin tek başına aynı anda geçerli bir gösterge olduğu varsayılmamalı, karşılık ilişkileri üreticiden kalem kalem teyit edilmelidir.
