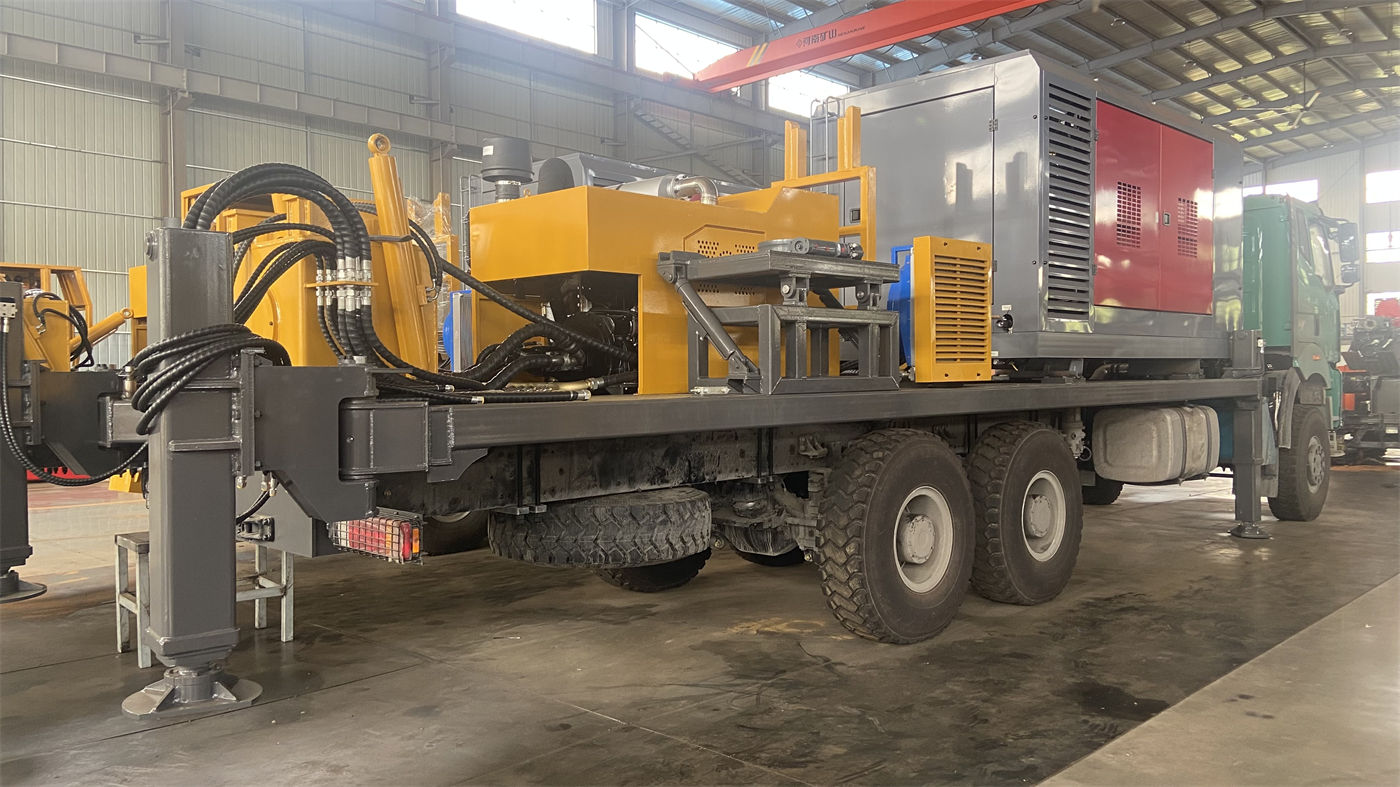

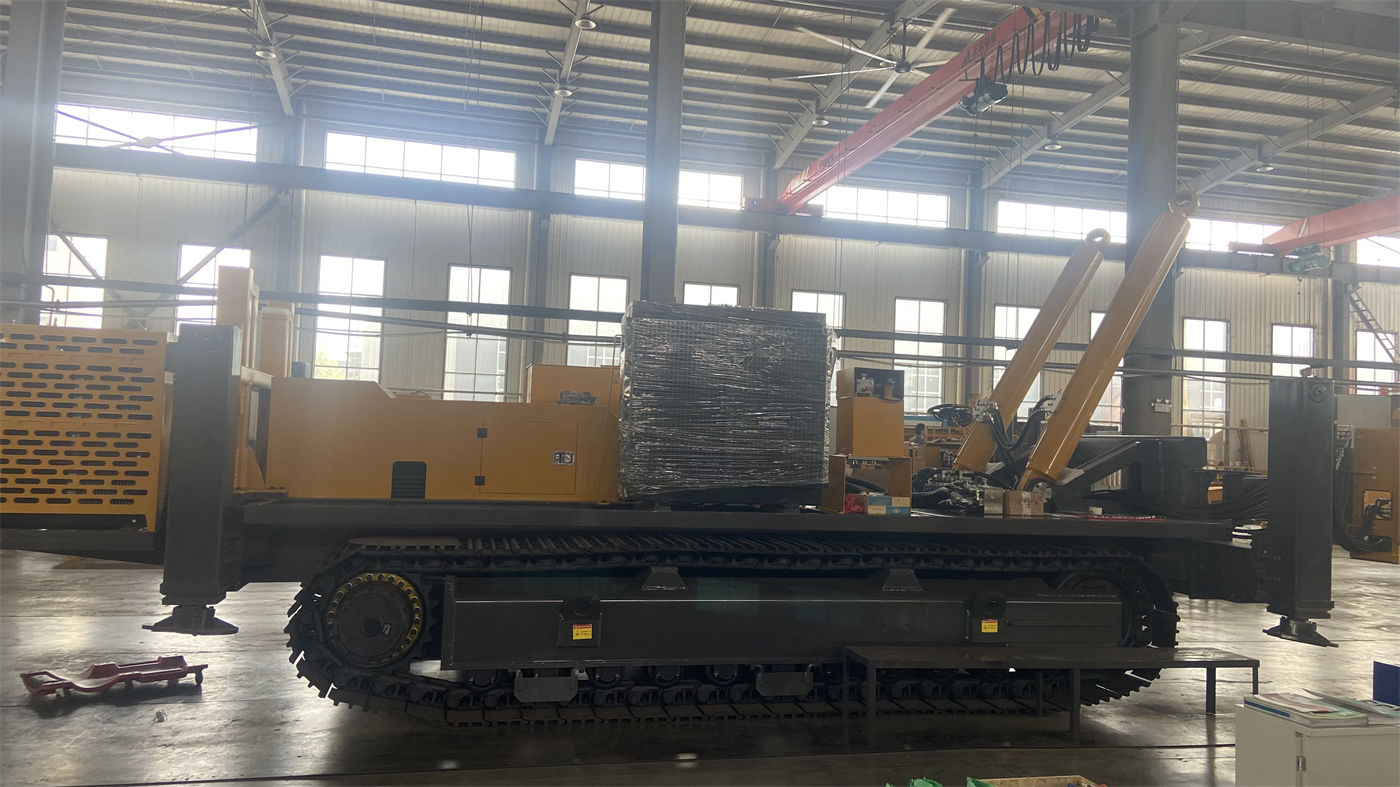

Su kuyusu sondaj makinesi ürün dokümanlarında döner sistem genellikle aynı boyutta iki değer grubuyla listelenir: WR400QS için maksimum tork 8000/4000 N·m, karşılık gelen maksimum devir 75/150 r/min olarak verilmiştir. Alışılagelmiş okuma, eğik çizginin iki tarafını iki vites olarak görmektir—birinci vites yavaş ve güçlü, ikinci vites hızlı ve zaman kazandıran; sahada duruma göre hangisi gerekiyorsa ona geçilir.
Bu okumanın sorunu "vites var" yargısında değil, bunu bir hız seçimi olarak görmesindedir. Tork ve devir, ayrı ayrı seçilebilecek iki işlev değil, aynı döner sistemin farklı çıkış durumlarındaki karşılıklı değerleridir. Aşağıda WR400QS'in açıklanan verileri örnek alınarak bu sayı grubunun neyi tanımladığı, neyin çıkarılamayacağı ve dokümanın kendisinin kapsamadığı, satın alma aşamasında ayrıca teyit edilmesi gereken kısımlar açıklanmaktadır.
Çift çalışma koşullu tork tam olarak neyi tanımlar
8000 N·m ile 75 r/min bir çifttir, 4000 N·m ile 150 r/min diğer çifttir. Tork değeri büyüdükçe karşılık gelen maksimum devir düşer; devir yükseldikçe kullanılabilir tork üst sınırı küçülür. Bu, döner çıkış tarafının bir eşleşme ilişkisidir, birbirinden bağımsız iki "mod" değildir.
Bunu, aynı döner sistemin iki çıkış durumundaki sınır tanımı olarak anlamak mümkündür: bir durumda çıkış tarafı daha yüksek döndürme kabiliyeti sağlayabilir, bunun bedeli devir üst sınırının düşük olmasıdır; diğer durumda devir üst sınırı yükselir, ancak çıkarılabilir döndürme kabiliyeti buna bağlı olarak azalır. Dokümanda verilenler üst sınır değerlerdir; ne her andaki gerçek çıkıştır ne de geçiş sonrası mutlaka ulaşılan değerlerdir.
"Düşük tork vitesi, yüksek tork vitesi" adlandırması neden yanıltıcıdır
İki tarafı düşük hız vitesi ve yüksek hız vitesi olarak adlandırmak, sanki ekipmanın tüm kabiliyeti iki sabit vites arasında ikili seçimle belirleniyormuş, geri kalanın yalnızca operatörün tercihine bağlı olduğu izlenimini kolayca oluşturur. Gerçekte döner direnci etkileyen faktörler vites tarafından kontrol edilmez:
- Delik çapı. WR400QS'in delik çapı aralığı 105–325 mm'dir. Delik çapı büyüdükçe halka şeklindeki kırma alanı artar, matkap ile delik tabanı arasındaki temas direnci yükselir.
- Kayaç. Dokümanda uygulanabilir formasyonlar gevşek formasyonlar ve kayaçlar olarak yazılmış; ayrışmış kaya, kireçtaşı, kumtaşı, granit gibi kayaçlardan söz edilmiştir; bu kayaçların döner dirence etkisi aynı değildir.
- Sondaj takımı. Önerilen sondaj çubuğu çapı 89 / 102 mm, sondaj çubuğu uzunluğu 6 m'dir; farklı sondaj takımı kombinasyonlarının delik tabanına ilettiği kuvvet aynı değildir.
Bu koşullar değiştiğinde gereken "vites değiştirmek" değil, mevcut döner durumun makul aralıkta olup olmadığını değerlendirmektir. Dokümanda delik çapı ve kayaça göre doğrudan tablo halinde bir karşılık ilişkisi verilmemiş, geçişin somut eşik değerleri de belirtilmemiştir.
İki değer arasında yazılmamış hangi halkalar vardır
Çift çalışma koşullu tork yalnızca döner çıkış tarafının bir sınırını tanımlar; buradan hareketle tam bir değerlendirme oluşturmak için diğer parametrelere de bağlı olarak bakmak gerekir:
| Parametre | WR400QS doküman değeri | Tork ile ilişkisi |
|---|---|---|
| Maksimum tork / karşılık gelen devir | 8000/4000 N·m, 75/150 r/min | Aynı döner sistemin iki çıkış sınırı |
| Eksenel basınç | 4 T | İlerleme yönündeki kuvvet, matkabın delik tabanına baskı derecesini etkiler |
| Kaldırma kuvveti | 22 T | Sondaj çubuğu indirme-kaldırma ve sondaj dizisi işleme kabiliyeti; döner kabiliyetten ayrı bir gösterge grubudur |
| Motor gücü | 103 kW | Döner, ilerleme, yürüyüş ve yardımcı sistemlere güç sağlar |
Tork, ilerleme, kaldırma ve güçten bağımsız olarak tek başına yeterli mi değil mi diye değerlendirilebilecek bir sayı değildir. Dokümanda maksimum tork çalışma koşulunda makinenin diğer sistemlere aynı anda ne kadar güç ayırdığı yazılmamış, farklı delik çaplarında önerilen devir aralıkları da verilmemiştir.
DTH çekiç ve çamur döner sondajın devir gereksinimleri aynı şey değildir
Doküman, WR400QS'in DTH çekiç ile sondaj yapabildiğini ve çamur döner sondajı desteklediğini göstermektedir; iki yöntemin döner duruma ihtiyacı aynı değildir. DTH çekiç sondajında önerilen çalışma hava basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/min'dir; kayaç kırma esas olarak darbe ile gerçekleşir, döner sistem matkabı döndürme ve kesici konumunu yenileme işlevini üstlenir; çamur döner sondaj ise toprak, kil, kum gibi gevşek formasyonlarda kullanılır, dolaşım ortamı aynı zamanda kuyu cidarı koruma ve çakıl taşıma işlevini üstlenir.
Çift çalışma koşullu torku "hızlı-yavaş iki vites, ruh haline göre geçiş" olarak anlamak, özellikle bu iki yöntem arasında hata yapmaya çok açıktır; çünkü yöntemin kendisi döner durumu değiştirmenin temel gerekçelerinden biridir, tersi değil. Dokümanda iki yöntemin her birine karşılık gelen önerilen devir aralıkları verilmemiştir.
Dokümanın desteklediği ve desteklemediği yargılar
Sitemizde WR400QS için açıklanan verilere dayanarak açıkça söylenebilecekler:
- Döner sistemin iki maksimum tork değeri vardır: 8000 N·m ve 4000 N·m; bunlar sırasıyla maksimum 75 r/min ve 150 r/min devire karşılık gelir.
- Bu iki değer aynı döner sistemden gelir, iki bağımsız düzenekten değil.
- Düşük hız yüksek tork açıklaması büyük delik çapı, sert kaya ve yüksek yük koşullarına; daha yüksek devir açıklaması direncin görece düşük olduğu sondaj aşamalarına işaret eder.
Dokümanın desteklemediği yargılar şunlardır: belirli bir delik çapı ve kayaçta hangi vitesin kullanılması gerektiği; iki vites arasında bir ara durum veya otomatik ayar olup olmadığı; maksimum tork çalışma koşulunda uzun süre kesintisiz çalışılıp çalışılamayacağı; ve daha yüksek devire geçildiğinde kaldırma ve ilerleme sistemleri için ek kısıt olup olmadığı. Bunların tümü satın alma aşamasında üreticiden yazılı olarak teyit edilmelidir.
Satın alma öncesi teyit listesine yazılmaya değer maddeler
Proje, WR400QS'i delik çapı ve kayaç değişimi büyük olan kuyularda kullanacaksa, teknik teyit aşamasında aşağıdaki maddeler yazıya dökülebilir:
- Farklı delik çapı aralıklarına önerilen döner çıkış durumları ve geçiş konumunu belirleme gerekçesi.
- Sert kaya veya büyük delik çapı kesiminde daha yüksek tork çıkışı kullanıldığında hidrolik yağ sıcaklığı, sürekli çalışma süresi ve soğutma gereksinimleri.
- DTH çekiç sondajı ile çamur döner sondajın döner parametreleri açısından kendine özgü ayar ilkeleri.
- Kabul sırasında döner sistemin gerçek çıkışı ile dokümandaki nominal değerler arasındaki ilişkinin nasıl doğrulanacağı.
Bu içerikler çift çalışma koşullu tork değerlerinin kendi doğruluğunu etkilemez, ancak doğru kullanılıp kullanılamayacağını belirler. Eğik çizgiyi iki vites olarak okumak yalnızca ilk adımdır; geri kalan kısmı doküman tam olarak yazmamıştır.
