Teleskopik kule su kuyusu sondaj makinesinin hazırlık çalışmaları, normal düz kuleli modellerle tamamen aynı değildir. Kule, nakliye profilini kısaltabilir ancak çalışma sırasında tekrar açılması gerekir; 6 metre sondaj borusu ekleme-sökme sayısını azaltabilir ancak saha öncesinde boru boyu ve muhafaza borusu özellikleri belirlenmelidir. Bu makalede, bu sitedeki WR400S açık verileri örnek alınarak, bu 400 metre sınıfı teleskopik kuleli paletli su kuyusu sondaj makinesinin saha öncesinde dokümanlardan netleştirilebilen koşulları, öncelikle ele alınması gereken aşamalara göre madde madde sıralanmış, dokümanların kapsamadığı kısımlar ayrıca belirtilmiştir.
Önce deliğin kendisi belirlenir: delik derinliği, delik çapı ve nihai delik yapısı
WR400S dokümanlarında maksimum sondaj derinliği 400 m, delik çapı 105–325 mm olarak belirtilmiştir. Bu iki değer ekipman kapasite aralığıdır; saha öncesinde gerçekten kağıda dökülmesi gereken, bu ekipmanla açılacak kuyunun hedef delik derinliği, nihai delik çapı ve kuyu borusu yapısıdır. Hedef delik derinliği yerel hidrojeolojik koşullara bağlıdır; dokümanların kendisi proje adına akifer konumunu belirleyemez ve belirli bir bölgede ne kadar derine inilebileceğini tahmin edemez.
- Hedef delik derinliği: 400 m ekipman üst sınırıdır, gerçek nihai derinlik yerel hidrojeolojik verilere göre belirlenir
- Nihai delik çapı: 105–325 mm aralığında bir değer alınır, kuyu borusu ve filtre borusu çaplarıyla birlikte önceden belirlenir
- Başlangıç delik çapı: Daha büyük çaptan başlanıp başlanmayacağı; dokümanlarda başlangıç delik yapısı planı yer almamaktadır, kuyu tamamlama tasarımına göre ayrıca teyit edilmelidir
Sonra sondaj borusu ve muhafaza borusu belirlenir: 6 metre ölçüsü sadece ekleme sayısını etkilemez
WR400S, 6 m sondaj borusu ve 6 m muhafaza borusu ile doğrudan çalışmayı destekler; önerilen sondaj borusu çapı 89 / 102 mm'dir. Saha öncesinde teyit edilmesi gerekenler: projede fiilen satın alınan sondaj borusu uzunluğu, çapı ve muhafaza borusu özellikleri ile sahada depolama, taşıma ve boru kaldırma askı noktalarının konumudur.
- Sondaj borusu: 6 m boru boyu ve 89 / 102 mm önerilen çap; fiilen kullanılacak boru çapı projeye göre belirlenir
- Muhafaza borusu: 6 m muhafaza borusu doğrudan kullanılabilir; muhafaza çapı, et kalınlığı ve bağlantı formu kuyu tamamlama tasarımına göre teyit edilmelidir
- Yardımcı vinç: Dokümanlarda kaldırma kapasitesi 1,5 T olarak belirtilmiştir; DTH çekici, sondaj borusu ve muhafaza borusu ekipmanlarının taşınmasında kullanılabilir, sahada uygun askı noktaları ve elle yönlendirme ile birlikte kullanılmalıdır
Eğer fiilen sadece 3 m boru kullanılırsa, ekleme-sökme sayısı artar ve yardımcı süreler de değişir; bu konu yapım organizasyonuna aittir, dokümanlarda süre tasarrufu rakamı verilmemiştir, tahmin yürütülmemiştir.
Proses hattı önceden ayrılmalıdır: çamur aşaması ve DTH çekiç aşamasının her biri ne gerektirir
WR400S dokümanlarında hem çamurla sondaj hem de DTH çekiçle sondaj desteği belirtilmiştir. Saha öncesinde formasyon bölümleri ve ilgili proses belirlenirse, sahaya geldikten sonra geçici olarak proses değiştirmekten daha kolay ekipman planlaması yapılır.
| Delik bölümü | Olası proses | Saha öncesi tamamlanması gereken ekipman |
|---|---|---|
| Toprak, kil, kum gibi gevşek örtü tabakası | Çamurla sondaj | Çamur pompası, çamur malzemeleri, sirkülasyon ve çamur depolama koşulları (dokümanlarda opsiyonel donanım olarak listelenmiştir) |
| Sağlam kaya | DTH çekiç | Kompresör, DTH çekiç, matkap ucu, yağlama |
| Ayrışmış kaya, yumuşak-sert geçişli | Delik bölümüne göre geçiş | Her iki prosesin ekipmanı da hazır olmalı, blok düşmesi ve daralma dikkate alınmalı |
| Kırık zon, çatlaklar, hava kaçaklı formasyon | Dokümanlarda köpük veya muhafaza borusu kullanılabileceği belirtilmiştir | Köpük pompası (opsiyonel donanım), muhafaza borusu ve ilgili delik temizleme düzeni |
Dikkat edilmesi gereken nokta: Dokümanlarda pnömatik çalışma koşulları için önerilen çalışma basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/dk olarak belirtilmiştir; bu iki değer birlikte değerlendirilmelidir: Sadece basınca göre kompresör seçip debiyi dikkate almamak, sert kayada veya büyük delik çaplı bölümlerde sorunlara yol açabilir. Yüksek rakım koşullarında kompresör kapasitesinin nasıl değiştiği dokümanlarda kapsanmamıştır, ayrıca doğrulanması gerekir.
Su temini ve elektrik beslemesi saha öncesinde hazır olmalıdır
Dokümanlarda WR400S'in su tüketimi veya saha elektrik besleme gereksinimleri yazılmamıştır; bu nedenle bu kısım yalnızca fiili opsiyonel donanım ve saha koşullarına göre tamamlanabilir, ana makine parametrelerinden geriye doğru çıkarılamaz.
- Su kullanımı: Çamurla sondaj ve kuyu tamamlama işleri için sahada su kaynağı ve su depolama koşulları gerekir; spesifik tüketim proses ve delik çapına göre hesaplanır
- Elektrik beslemesi: Sahada aydınlatma, yardımcı elektrikli ekipman veya yaşam elektriği gerekiyorsa önceden planlanmalıdır; dokümanlarda makinenin dış elektrik besleme parametreleri listelenmemiştir
- Opsiyonel parçalar: Çamur pompası, santrifüj pompa, jeneratör, köpük pompası opsiyonel donanımdır; sipariş sırasında birlikte teyit edilmelidir, sahaya geldikten sonra ekipman eksikliği yaşanmaması için
Saha ve nakliye: paletli şasinin sınırları da önceden teyit edilmelidir

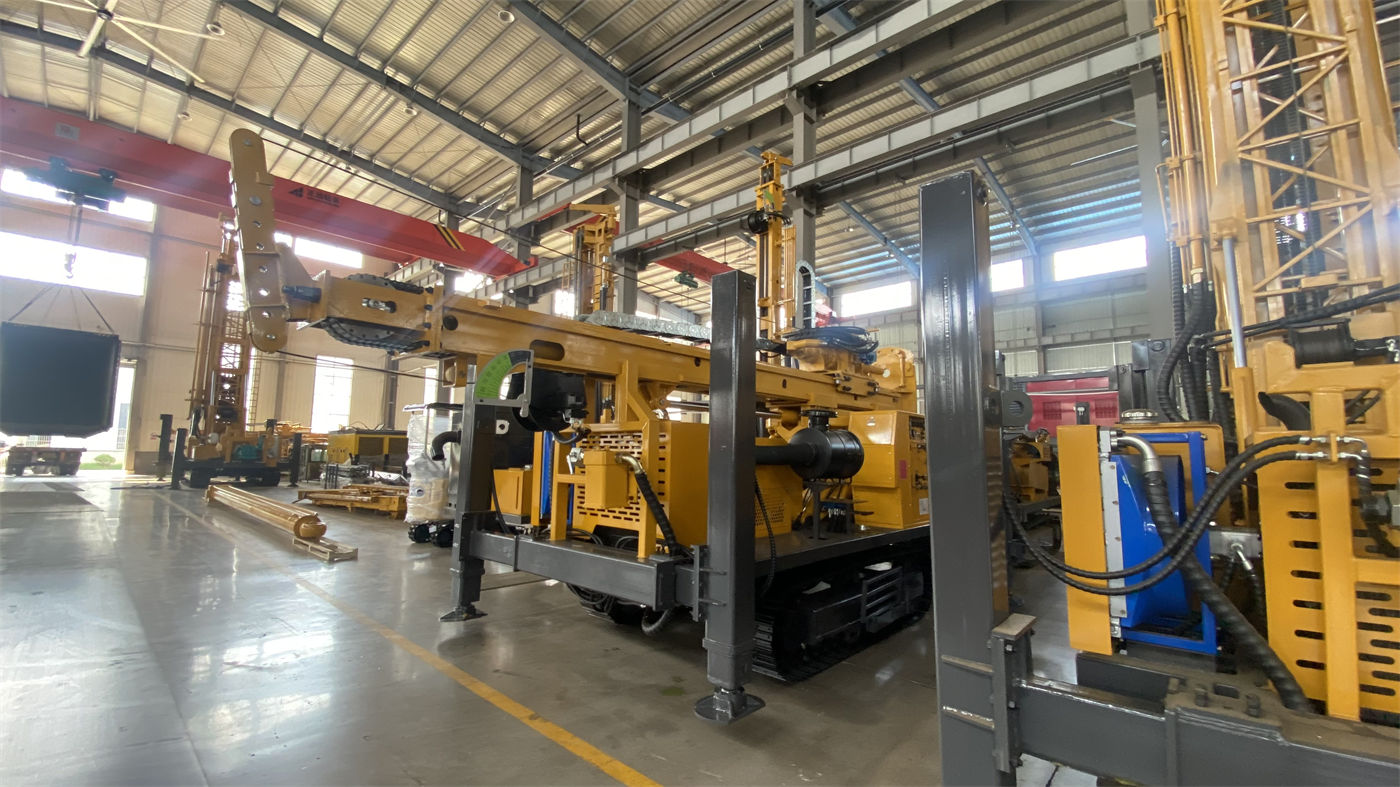

WR400S paletli şasiye sahiptir; dokümanlarda yürüme hızı yaklaşık 2,5 km/s, maksimum tırmanma açısı referansı 21° olarak belirtilmiştir. Teleskopik kule, nakliye durumunda makinenin dış profilini kısaltabilir; bu, sık sık yükleme ve nakliye yapan yapım ekipleri için gerçek bir kolaylıktır ancak saha koşulları sorununun ortadan kalktığı anlamına gelmez.
- Makinenin toplam ağırlığı yaklaşık 9,8 T, dış boyutları yaklaşık 6,26 × 1,85 × 2,43 m; nakliye öncesi araç ve yükleme yöntemi bu değerlere göre hesaplanmalıdır
- Yürüme güzergahındaki zemin taşıma kapasitesi, eğim ve kayganlık durumu sahada doğrulanmalıdır; ağır ekipmanın yumuşak zeminde çökmesini önlemek için
- Kule nakliye sırasında güvenli taşıma durumunda olmalıdır; kilitleme yapısı ve ekipman sabitleme noktaları kontrol edilmelidir
- Sondaj borularının ayrı olarak bağlanıp taşınması önerilir, makine gövdesiyle birlikte gelişigüzel bırakılmamalıdır
Dokümanlarda nakliye izinleri, yol yükseklik/genişlik sınırları veya kaldırma planı listelenmemiştir; bu tür içerikler projenin bulunduğu yere ve taşıyıcı firmanın gereksinimlerine göre ayrıca düzenlenmelidir.
Sahaya girişte şu noktalar önce kontrol edilmelidir
Motor soğutma, hava filtresi, hidrolik yağ sıcaklığı, paletler, ayaklar ve sondaj ekipmanları gibi rutin kontrollerin yanı sıra, WR400S teleskopik kuleli bir model olarak birkaç yapıya özgü noktaya daha sahiptir.
- Teleskopik kule kılavuz rayı: Anormal aşınma, deformasyon veya yabancı madde olup olmadığını kontrol edin
- Teleskopik hidrolik silindir ve pim: Bağlantı, sıkma ve sızıntı kontrolü
- Kilitleme yapısı: Nakliye durumu ve çalışma durumu kilitlemesinin yerinde olup olmadığını teyit edin
- Hidrolik ayaklar: Strok 1,6 m; yumuşak zeminde takoz kullanılmalı ve kuvvetin eşit dağıldığından emin olunmalıdır
- Motor: 92 kW Yuchai motor; tozlu şantiyelerde radyatör ve filtre temizlik sıklığı artırılmalıdır
Dokümanlarda kapsanmayan, saha öncesinde ayrıca teyit edilmesi gereken konular
- Spesifik projede hedef delik derinliği ve nihai delik çapının belirlenme gerekçesi
- Kuyu tamamlama için kuyu borusu, filtre borusu ve su kesme bölümü tasarımı
- Kompresörün yüksek rakım veya yüksek sıcaklık ortamında fiili seçimi
- Sahadaki su kaynağı ve elektrik besleme koşulları
- Nakliye izinleri, kaldırma iş planı ve saha güvenli çalışma prosedürleri
- Eğitim, makineyle birlikte verilen yedek parçalar ve aşınan parça stok listesi
Yukarıdaki maddelerin bu sitedeki WR400S açık verilerinde karşılığı yoktur; saha öncesinde proje tarafı ve üretici ile madde madde tamamlanması gereken kısımlardır, doküman tahmini kapsamında değildir.
