Yüksek-alçak palet yüksekliği ayarlanabilir, tüm dağlık fotovoltaikler kullanılabilir mi?

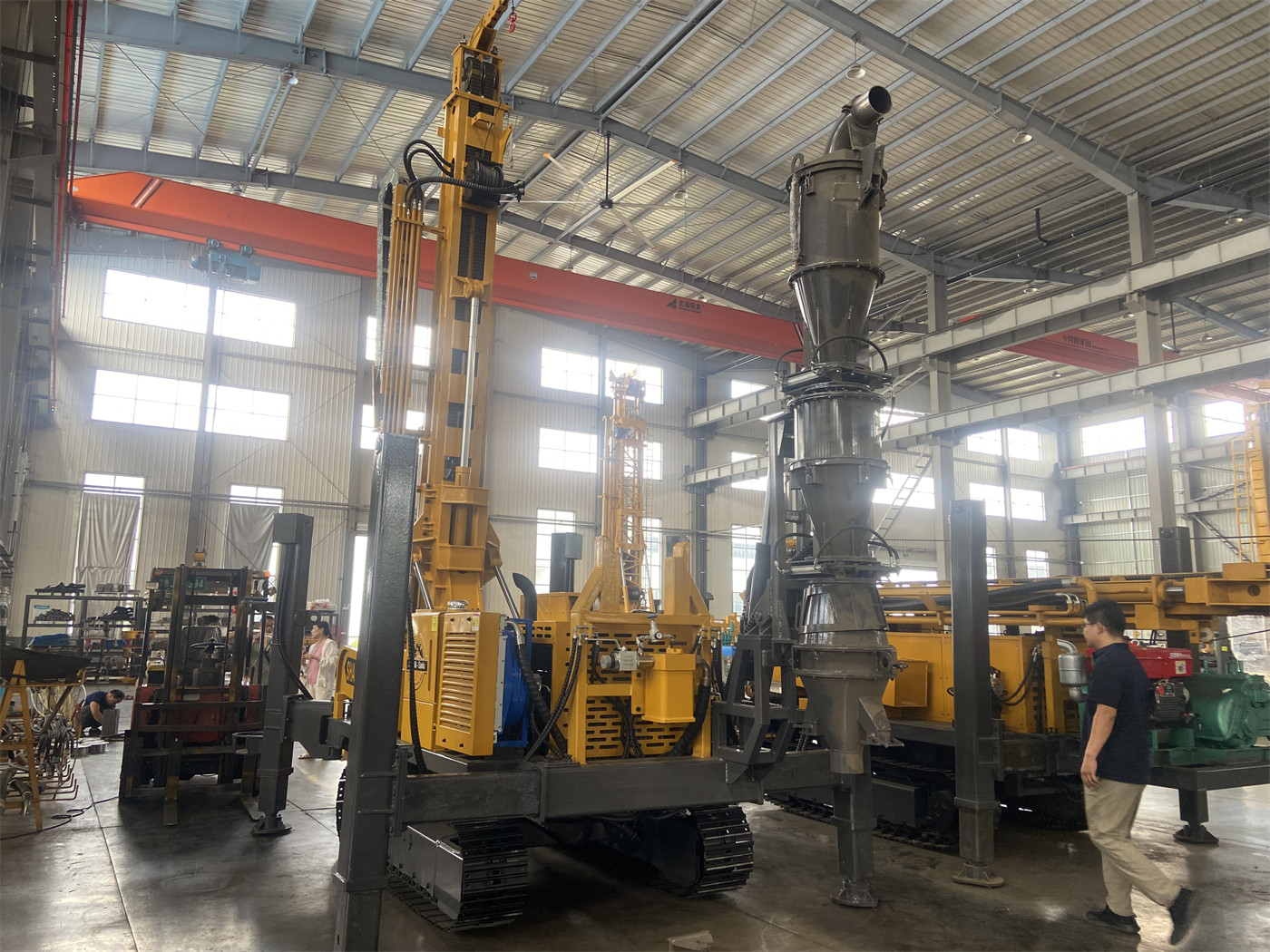

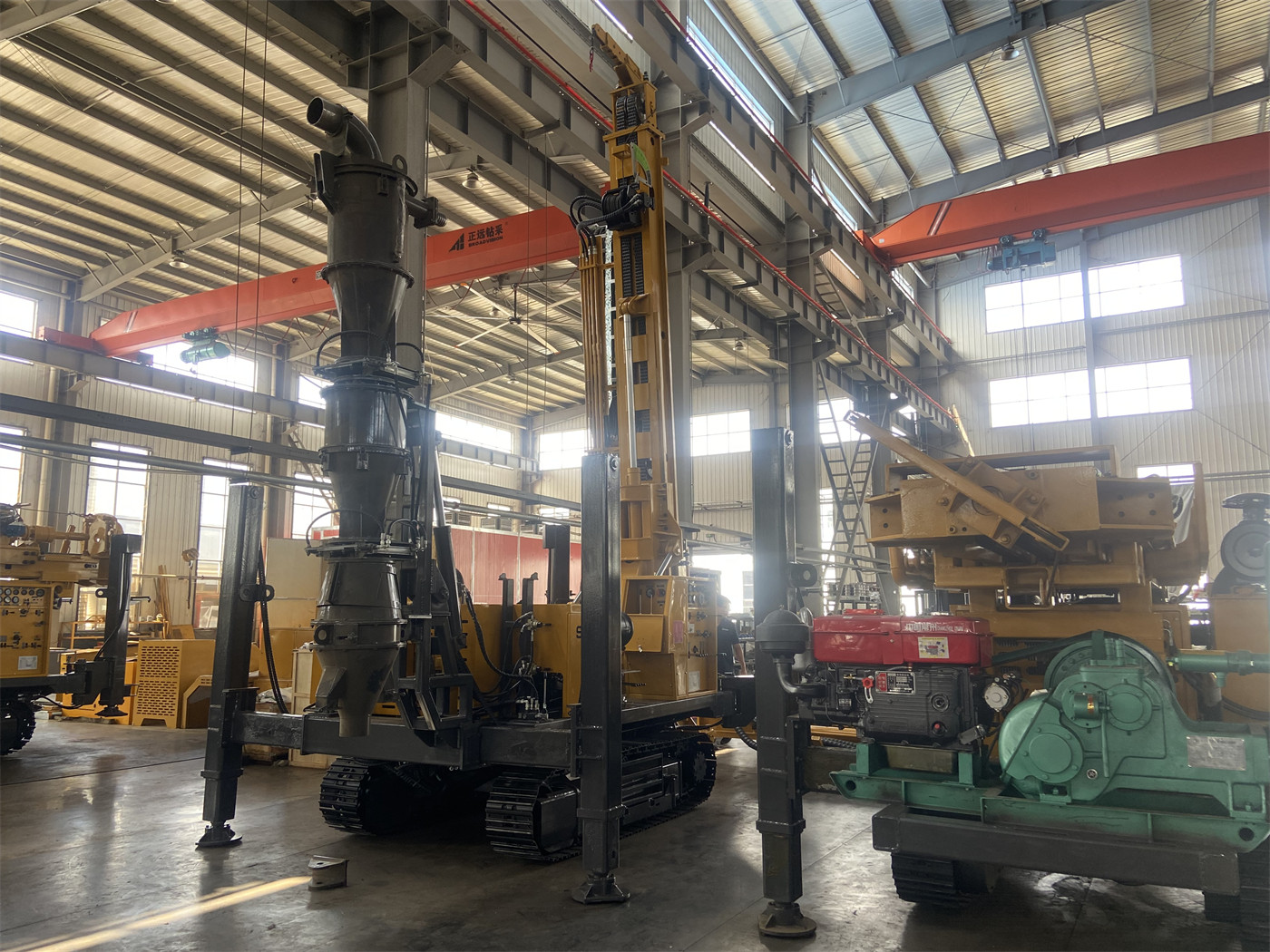

PV390H'nin ekipman tanımında, duruş ayarı yapabilen birden fazla parça vardır: palet yüksekliği teleskop boyutu 1200 mm, kızak eğim aralığı 120°, kızak çift silindirli sağ-sol salınım kolu ve ayrıca 450 mm teleskopik kompanzasyon. Bu sayılar aynı şeye işaret eder: alt takımın düzgün olmayan arazide göreceli olarak stabil bir çalışma duruşu bulmasını ve tüm makineyi tekrar tekrar hareket ettirmeden kazık deliği hizalamasını tamamlamasını sağlamak. Ancak bu, 'tüm dağlık fotovoltaikler kullanılabilir' anlamına gelmez. Kullanılıp kullanılamayacağı, eğimli arazi yükseklik farkının ayar aralığına düşüp düşmediğine ve ayar aralığını aşan kısım için başka bir çözüm olup olmadığına bağlıdır.

Önce ayar yeteneğinin hangi yönlerde etki ettiğine bakalım

PV390H'nin duruş ayarını ayrı ayrı incelediğimizde, kapsadığı yönler aynı değildir; bunları karıştırarak konuşmak gerçek uyum aralığını olduğundan fazla tahmin etmeye yol açabilir.

• Palet yüksekliği teleskopu 1200 mm: sol ve sağ paletler arasındaki yükseklik farkına etki eder, yani yanal yükseklik farkını ele alır.
• Kızak eğimi 120°: delici kızağın alt takıma göre açısını ayarlar; bu, yamaç açısına ve kazık deliğinin gerektirdiği delik yönüne karşılık gelir.
• Çift silindirli sağ-sol salınım kolu: alt takım sabitlendikten sonra yanal ince ayar yapar, kazık deliğini hizalamak için tüm makineyi hareket ettirme sayısını azaltır.
• 450 mm teleskopik kompanzasyon: delici çalışma mekanizmasının ön-arka yönündeki ince ayarıdır; kazık deliği dizilim yönündeki sapmalara karşılık gelir.

Bu dört hareket grubu sırasıyla yanal yükseklik farkı, yamaç açısı, yanal delik hizalama ve ön-arka ince ayara karşılık gelir. Kaynakta her yön için işlenebilecek maksimum eğim değeri verilmemiş, ayrıca maksimum ayar miktarında tüm makinenin ağırlık merkezi ve stabilite sınır koşulları belirtilmemiştir; bu nedenle 1200 mm ve 120°'den doğrudan 'kaç derece eğime uyum sağlar' sonucu çıkarılamaz.

1200 mm palet yüksekliği teleskopu neleri kapsayabilir, neleri kapsayamaz

Palet yüksekliği teleskop boyutu 1200 mm'dir. Kaynakta bu özellik için 'palet yüksekliği eğim yüksekliğine göre ayarlanabilir, böylece ekipman düzgün olmayan arazide daha iyi bir çalışma duruşu elde eder' ve 'belirgin sol-sağ yükseklik farklarını işlemek için kullanılabilir' ifadeleri yer alır.

Bu tanıma göre, karşılık gelebilecek iş istasyonu koşulları şunlardır: Aynı makine konumunda sol ve sağ taraftaki zemin arasında yükseklik farkı vardır, ancak bu fark palet yüksekliği ayar aralığına düşer ve ekipman ayar sonrası stabil bir şekilde yük taşıyabilir. Tipik olarak yamaç yüzeyinde eş yükselti çizgisi yönündeki yanal yükseklik farkı veya kazık deliği yakınındaki yerel dalgalanmalar buna örnektir.

Bu sayıdan doğrudan çıkarılamayacak olanlar:

• Yamaç yüzeyi boyunca uzun mesafeli dik eğim geçiş yeteneği — palet yüksekliği ayarı duruşu değiştirir, tırmanma yeteneğini değil.
• Yükseklik farkı ayar miktarını aştığında nasıl davranılacağı — kaynakta bir yöntem verilmemiştir; sahada ayrıca tesviye yapılması veya makine konumunun değiştirilmesi gerekir.
• Ayar sonrası tüm makinenin ağırlık merkezinin güvenlik sınırı — kaynakta yalnızca 'yamaç durumuna göre iki paletin kademeli olarak ayarlanması gerektiği' belirtilmiş, ölçülebilir bir stabilite değerlendirme değeri verilmemiştir.

Kızak eğimi 120° ile mevcut yamaç açısı aynı şey değildir

120°, kızak eğim aralığıdır; delici kızağın ekipmanın kendisine göre salınabileceği açı aralığını tanımlar ve delme duruşunun yamaç veya kazık deliği gereksinimine uymasını sağlar. Bu, 'ekipmanın kaç derece eğimde durabileceği' ile iki farklı kavramdır: Durabilmek alt takım ve zemin temas koşullarına, doğru delmek ise kızak duruşuna bağlıdır; ikisi ayrı ayrı doğrulanmalıdır.

Kaynakta ilgili ifade şöyledir: 'Daha büyük eğim ayar yeteneği, tüm makinenin açı aramak için tekrar tekrar hareket etme süresini azaltabilir.' Bu, verimlilik düzeyinde bir etkidir ve eğim uygunluğu taahhüdü oluşturmaz.

Salınım kolu ve teleskopik kompanzasyon delik hizalamayı çözer, geçiş kabiliyetini değil

Çift silindirli sağ-sol salınım kolu ve 450 mm teleskopik kompanzasyon, her ikisi de kazık deliği hizalama aşamasına işaret eder:

• Salınım kolu, alt takım sabitlendikten sonra yanal ince ayar yapar; bu, 'alt takımın küçük aralıklarla sık sık hareket ettirilmesini azaltmaya' karşılık gelir.
• Teleskopik kompanzasyon, ön-arka yönündeki ince ayar için kullanılır.

Bunların azalttığı şey delik hizalama süresidir; ekipmanın kendi geçiş kabiliyetini iyileştirmez. Kazık delikleri arasında hendek, dik yamaç veya yumuşak zemin geçilmesi gerekiyorsa, salınım kolu ve teleskopik kompanzasyon yardımcı olamaz.

Hangi dağlık fotovoltaik iş istasyonları ayar aralığına daha olası girer

Kaynakta uygun yönler için verilen tanımlar — dağlık fotovoltaik, tepelik alanlar ve düzgün olmayan eğimli arazi temel inşaatı — ile aşağıdaki çalışma koşullarının ekipman ayar yeteneğiyle ilişkisi daha doğrudandır:

• Sol-sağ yükseklik farkı olan ancak genliği sınırlı ve kazık deliklerinin yoğun olduğu yamaçlarda, palet yüksekliği ayarıyla çalışma duruşu elde edilebilir.
• Kazık delikleri arasında zemin dalgalanmasının sık olduğu ve tek nokta tesviye maliyetinin yüksek olduğu tepelik alanlarda, salınım kolu ve teleskopik kompanzasyon makine hareket ettirme sayısını azaltmaya yardımcı olur.
• Nispeten düz merkezi fotovoltaik santrallerde ekipman, destek temeli ön delme ve delik açma işlerini de üstlenebilir.

Burada verilebilecek belirli bir eğim eşiği yoktur, çünkü kaynakta sağlanmamıştır. Proje tarafı seçim öncesinde 'dağlık fotovoltaik' ifadesine göre değil, ölçülen eğim ve kazık deliği yerleşim planıyla üreticiye her maddeyi tek tek doğrulatmalıdır.

Hala ayrıca teyit edilmesi gereken dört koşul türü

Zemin taşıma kapasitesi ve inşaat platformu

Kaynakta açıkça belirtilmiştir: Yüksek-alçak palet işlevi eğimli arazi uyumunu artırabilir, ancak güvenli inşaat platformu ve zemin taşıma kapasitesi değerlendirmesinin yerini alamaz. Yani ayar yeteneği ile platform koşulları iki ayrı şeydir; platform yapılması gerekiyorsa yine yapılmalıdır.

Enine eğim ve devrilme riski

Kaynak, enine eğimli inşaatın daha dikkatli yapılması gerektiğini belirtir ve ıslak yamaç yüzeyi, yumuşak zemin ve enine eğimin büyük olduğu alanlarda hızın düşürülmesi ve devrilme riskine dikkat edilmesi gerektiğini söyler. Bu tür riskler palet yüksekliği ayarıyla ortadan kaldırılmaz.

Yerçekiminin tüm makine duruşuna etkisi

Yüksek-alçak palet işlevi kullanılırken, tek taraflı aşırı ayarın tüm makinenin ağırlık merkezini kaydırmasından kaçınılmalıdır; palet yüksekliğini ayarlamadan önce ekipmanın düşük hızda veya durmuş olduğundan emin olunmalı ve çevredeki personel ile engeller gözlenmelidir. Kaynakta ölçülebilir bir ağırlık merkezi sınır değeri görülmemiştir.

Daha dik eğimlerde vinç eklenmesi sonrası koşullar

Kaynak, vinç eklendikten sonra daha dik eğimli çalışma koşulları için kullanılabileceğini açıklar, ancak vincin işlevi yardımcı çekmedir; inşaat platformu veya geçiş koşullarının alternatifi değildir. Kullanımdan önce ankraj noktası, çelik halat ve çekme yönünün güvenilir olduğu doğrulanmalıdır; kaynakta ankraj taşıma gereksinimi verilmemiştir, bu kısım üretici veya proje tarafından yazılı olarak teyit edilmelidir.

Saha koşullarıyla birlikte değerlendirilecek zemin koşulları

PV390H'nin delme çapı 80–600 mm, delme derinliği 0–6 m'dir; zincir baskı kullanır, redüktör torku 13000 N·m, delici mil devri 100 r/min'dir. Duruş ayarı ekipmanın konumlanma ve açı sorununu çözer; delik açma işlemi hala zemin koşullarından etkilenir. Kaynakta listelenen zemin durumları şunlardır:

• Toprak tabakası ve lös zemin genellikle fotovoltaik temel delme için daha uygundur, ancak su içeriği ve sıkılık delik duvarı stabilitesini etkiler; yamaçtaki lös, yağmur sonrası yapışma kaybı ve ekipman kayması riski gösterebilir.
• Yüksek plastisiteli kil kolayca matkaplara yapışır ve talaş tahliyesi zorlaşır; delici yüküne göre dönüş ve ilerleme ayarlanmalı, delici takımlar zamanında yukarı çekilip temizlenmelidir.
• Çakıl kumu, kum-çakıl ve karışık örtü tabakalarında tane boyutu belirgin şekilde değişir; bu, delici uç sıçraması, delik sapması ve yerel sıkışmaya neden olabilir.
• Dolgu atık tabakası tuğla, beton blok, inşaat demiri, ahşap ve boşluklar içerebilir; delme sırasında anormal darbe, dönüşte takılma veya ani basınç kaybı olduğunda makine derhal durdurulup kontrol edilmelidir.
• Darbeli delici takımlar değiştirildikten sonra kuvvetli ayrışmış kaya ve kaya tabakaları için kullanılabilir; kaynakta darbeli çekiç modeli ve darbe enerjisi verilmemiştir, bu nedenle belirli sert kaya verimliliği hakkında değerlendirme yapılmaz.

Bu zemin koşulları eğimli arazi koşullarıyla üst üste geldiğinde, önce duruş sorununun mu yoksa delik açma sorununun mu çözüleceği değerlendirilmelidir; ikisi birbirini telafi etmez.

Güç ve yapı parametrelerinin duruş ayarındaki yeri

Ekipman, 130 kW Yuchai altı silindirli turboşarjlı motorla donatılmıştır; kaynak, bunun palet yürüyüşü, delici mil dönüşü, zincir baskı, kızak salınımı ve yüksek-alçak palet ayarı için güç sağladığını belirtir. Yani duruş ayarının kendisi de güç tüketir; ekipman güç zincirinin bir parçasıdır, tamamen mekanik pasif bir hareket değildir. Ana pompa üçlü pompa 50/50/40, yürüyüş motoru TM09, palet plaka genişliği 300 mm'dir; paletli alt takım, saha içi kısa mesafeli geçişler için daha uygundur.

Asıl soruya dönelim

Yüksek-alçak palet yüksekliği ayarlanabilir olması, eğimli arazide ekipmanın çalışma duruşu ve kazık deliği hizalama sorununu çözer; ilgili parametreler 1200 mm palet yüksekliği teleskopu, 120° kızak eğimi, çift silindirli sağ-sol salınım kolu ve 450 mm teleskopik kompanzasyondur. Yerini alamayacağı şeyler de açıktır: inşaat platformu, zemin taşıma kapasitesi değerlendirmesi, enine eğim ve yumuşak zemin koşullarında stabilite değerlendirmesi ve ayar aralığını aşan yükseklik farkı işlemleri. 'Hepsi kullanılabilir mi' sorusu, projenin ölçülen eğimine, kazık deliği yerleşimine, zemine ve saha yolu koşullarına bağlıdır; bunların her biri tek tek doğrulanmalıdır. Bu sitedeki kaynakta eğim eşiği ve stabilite değerlendirme değeri verilmemiştir; parametrelerden doğrudan sonuç çıkarılması uygun değildir.
