CR600P dokümanında "en hızlı yaklaşık 30 dakikada montaj işlemi tamamlanabilir" ifadesi yer almakta, aynı zamanda gerçek sürenin taşıma mesafesi, saha koşulları, personel deneyimi ve yardımcı ekipmandan etkileneceği belirtilmektedir. Tedarikçi açısından bu süre doğrudan dağlık projelerde saha taahhüdü olarak alınmamalı; daha doğru yaklaşım, bunu doğrulanabilir koşullara ayırmaktır: modüller gerçekte ne kadar ağır, kaç bağımsız taşıma birimine ayrılabiliyor, delik konumu yakınında ne kadar kullanılabilir platform var, taşıma güzergahı kademeli olarak yerleştirmeye izin veriyor mu. Ancak bu ön koşullar sağlandığında montaj süresini tartışmak anlamlı olur.
Önce "30 dakika"yı belirli modüllere karşılık getirin

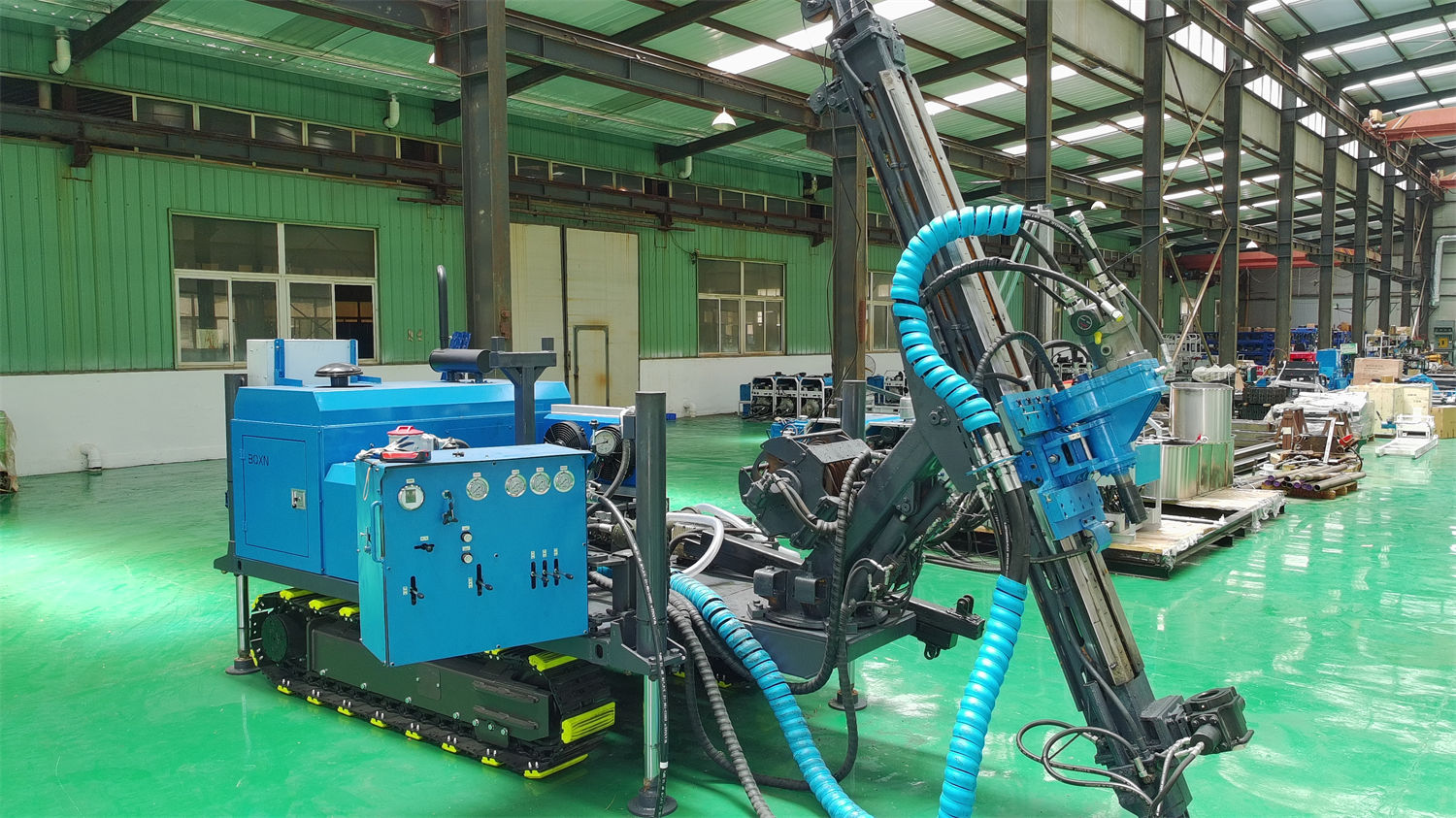

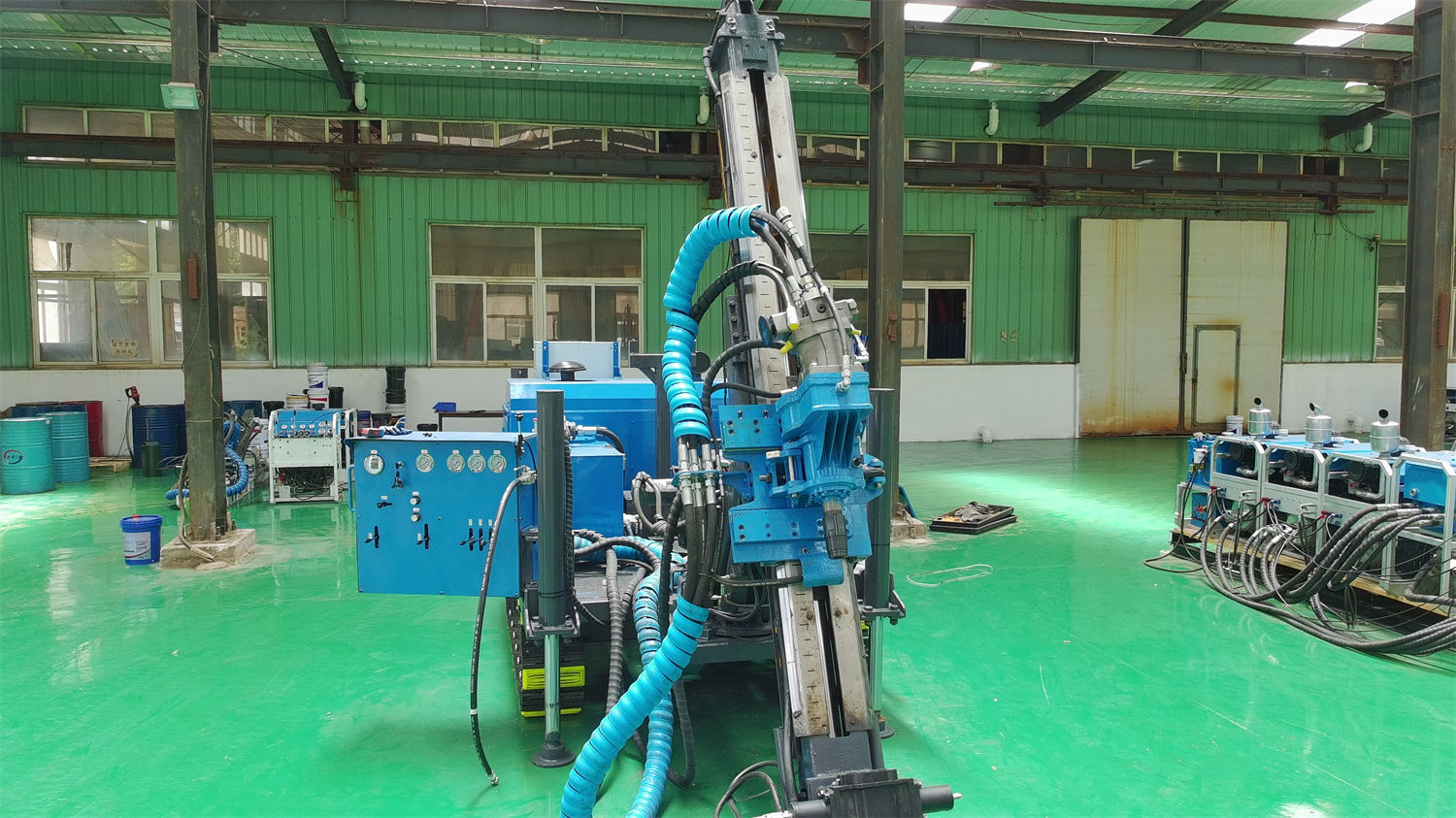

CR600P, 600 metrelik portatif ayrılabilir tam hidrolik karot matkabıdır; güç, hidrolik, kumanda, çamur ve delme mekanizmaları bağımsız olarak taşınabilen birden fazla fonksiyonel üniteye ayrılmıştır. Dokümanda bazı modüllerin referans ağırlıkları verilmiştir: güç ünitesi 180–260 kg, kumanda ünitesi 125 kg, hidrolik yağ ünitesi (yağ dahil) 140 kg, çamur ünitesi 86 kg, toplam ağırlık 1200 kg. Eğimli delik açmadan önce matkap kulesi ve tabanın stabil olduğundan emin olunmalıdır; bu nedenle delme mekanizması ve tabanın ağırlık dağılımı da taşıma yöntemini etkiler.
Dokümanda tüm modüllerin tek parça ağırlık listesi verilmemiştir; tedarik sırasında üreticiden tam modül bazlı ağırlık tablosu istenmeli, özellikle delme mekanizması ve taban gibi parçalar teyit edilmelidir. Çünkü "portatif" yalnızca yapının ayrılabilir olduğunu gösterir; her ünitenin kısa mesafede insan gücüyle taşınabileceği anlamına gelmez.
Kontrol edilmesi gereken modül bilgileri
- Her fonksiyonel ünitenin net ağırlığı ve yağ/akışkan dahil gerçek ağırlığı
- Tek parça maksimum dış boyutları; orman yolları ve geçici yollardan geçip geçemeyeceğinin değerlendirilmesi
- Hidrolik hatların ve hızlı kuplajların tekrarlı sökme-takma sonrası sızdırmazlık ve temizlik gereksinimleri
- Matkap kulesi ve tabanın 45°–90° delme açılarında stabilite koşulları
Dağlık alan taşıma doğrulamasında dört gerçek değişken
Doküman, dağlık, ormanlık ve yolsuz maden sahalarını temel uygulama senaryoları olarak sıralamakta; ayrıca inşaat öncesi yamaç stabilitesi, kaya düşmesi, yağmur mevsimi yolları, insan gücüyle taşıma güzergahı ve geçici platform taşıma kapasitesinin değerlendirilmesi gerektiğini belirtmektedir. Bunlar montaj süresini doğrulamanın kilit değişkenleridir.
| Değişken | Montaj ve yer değiştirmeye etkisi | Tedarikte teyit edilebilecek bilgiler |
|---|---|---|
| Taşıma mesafesi ve arazi | Modüllerin kademeli yerleştirilme sırasını ve yardımcı iş gücünü belirler | Park noktasından delik konumuna gerçek taşıma güzergahı değerlendirmesi |
| Geçici platform boyutu | Modüllerin ayrı yerleştirilip birleştirilip birleştirilemeyeceğini etkiler | Delik ağzı çevresinde kullanılabilir alan ve taşıma koşulları |
| Personel yapısı ve deneyimi | Sökme-takma geçiş verimliliğini doğrudan etkiler | Kaç kişinin birlikte çalışması gerektiği, eğitim planı olup olmadığı |
| Yardımcı ekipman | Kaldırma, çekme veya aktarma yöntemi uyumsuzsa iş süresi uzar | Sahada kullanılabilir yardımcı ekipmanın türü ve kapasitesi |
Tablodaki "Tedarikte teyit edilebilecek bilgiler" saha değerlendirme maddeleridir; bu koşulların bu sitede test edildiği anlamına gelmez. Gereksinimlerin karşılanıp karşılanmadığı, tedarikçinin kendi delik konumu, yol ve personel durumuna göre değerlendirmesiyle belirlenmelidir.
Delme açısı ve saha koşulları montaj süresinden önce teyit edilmelidir
CR600P 45°–90° delme destekler; doküman eğimli delik açmadan önce matkap kulesi ve tabanın stabil olduğundan emin olunması gerektiğini vurgular. Eğimli delik düzeni, platform ve taban gereksinimleri açısından genellikle dike yakın deliklerden daha yüksektir; yamaç sahasının düzlüğü yetersizse ve dolgu platformun taşıma kapasitesi sınırlıysa, modüller delik ağzına taşınsa bile montaj ve tesviye süresi belirgin şekilde artar. Bu nedenle tedarik öncesi, cevher gövdesi konumu ve delik düzeni ile birlikte hangi deliklerin eğimli olması gerektiği önce belirlenmeli, ardından bu delik konumlarındaki sahanın stabil bir tabanı destekleyip destekleyemeyeceği değerlendirilmelidir.
Ekipman sahaya girmeden önce dokümanın önerdiği doğrulama işlemleri
- Her modülün ağırlığını ve taşıma güzergahını doğrulayın; modüller yerleştirildikten sonra taşınamaz duruma gelmekten kaçının
- Montaj tamamlandıktan sonra hızlı kuplajları, hidrolik hatları ve yapısal bağlantıları kontrol edin
- Eğimli delik açmadan önce matkap kulesi ve tabanın stabil olduğunu teyit edin
- Sürekli delme sırasında hidrolik yağı, filtreleri, çelik halatı, tutucuyu ve çamur pompasını düzenli olarak kontrol edin
Montaj sonrası dikkat edilmesi gereken çalışma koşulları
Montaj süresi yer değiştirme sürecinin yalnızca bir parçasıdır. CR600P'nin ana parametreleri şunlardır: BQ referans delme derinliği 760 m, NQ referans delme derinliği 600 m, HQ referans delme derinliği 280 m; güç kafası maksimum devir 1200 rpm, maksimum tork 780 N·m; itme kuvveti 55 kN, çekme kuvveti 100 kN; tutucu maksimum tutma kuvveti 120 kN, geçiş deliği kapasitesi 54–127 mm; halatlı vinç halat kapasitesi 800 m (6 mm çelik halat), kaldırma hızı 116 m/dk; çamur pompası debisi 90 L/dk, basınç 3 MPa. Güç seçeneği dizel veya elektrikli olabilir; dizel motor gücü gereksinimi ≥66 kW, ayrıca 22 kW × 2 elektrik motoru kombinasyonu da kullanılabilir.
Bu parametreler ekipman kapasitesini tanımlar; gerçek delme verimliliği, delme derinliği ve karot geri kazanımı saha koşullarına göre değerlendirilmelidir. Doküman özellikle jeolojik koşullar, delik içi ekipman, delme açısı ve çalıştırma yönteminin farklılık yaratacağını belirtmekte; tedarikçinin referans delme derinliğini tüm delik konumlarında ulaşılabilecek garanti değer olarak almaması gerektiğini vurgulamaktadır.
Üreticiden teyit edilecekler listesi
"30 dakikada montaj" konusunda daha güvenli yaklaşım, bunu mutlak bir süre taahhüdü istemek yerine somut sorulara dönüştürmektir:
- Tam modül bazlı ağırlık ve dış boyut listesi
- Montaj işleminin adımları, gereken personel sayısı ve yardımcı ekipman gereksinimleri
- 45° eğimli delik koşullarında taban montajı ve tesviye esasları
- Tekrarlı sökme-takma sonrası hızlı kuplajlar ve hidrolik hatların bakım gereksinimleri
- Dizel ve elektrikli güç seçeneklerinin taşıma birimi bölünmesindeki farklılıkları
- Çelik halat, tutucu ve çamur pompasının günlük kontrol maddeleri
Dokümanda modüllerin gerçek sökme-takma süresi verileri, farklı eğimlerde taşıma test kayıtları ve belirli bir projeye bağlı montaj örnekleri verilmemiştir. Bu içeriklerin tedarikçi tarafından kendi delik konumu koşulları ve üretici ile daha ayrıntılı teyit edilmesi gerekir; bu yazı herhangi bir projenin gerçek performansı hakkında çıkarım yapmaz.
