"Daha büyük bir modele geçilmeli mi?" sorusu genellikle proje derin aşamaya girdiğinde ortaya çıkar, ancak soruyu soran kişinin elinde genellikle yalnızca yeni bir delik tasarım dokümanı ve bir model karşılaştırma tablosu vardır. İki materyaldeki sondaj derinliği rakamları karşılaştırıldığında cevap verilmiş gibi görünür. Gerçekte değerlendirilmesi gereken hangi rakamın daha büyük olduğu değil, mevcut ekipmanın hangi spesifik aşamada yetersiz kalmaya başladığıdır.
Sitemizdeki CR1600I materyali B spesifikasyonu için referans sondaj derinliği 2000 m, N spesifikasyonu için 1500 m, H spesifikasyonu için 850 m, maksimum tork 4800 N·m, 31 MPa ana pompa basıncı, 250 L/min çamur debisi, 1800 m halat kapasitesi ve 185 kN kaldırma kuvveti vermektedir. Aşağıda uygulanabilir bir karar yolu adım adım açıklanmıştır; her adım mevcut materyal ve proje tasarım verileriyle karşılaştırılabilir.
1. Adım: "Tasarım derinliğini" mevcut ekipmanın karşılık geldiği spesifikasyona dönüştürün
Sondaj derinliği asla izole bir rakam değildir. CR1600I'in üç kademeli referans sondaj derinliği B, N ve H spesifikasyonlarına karşılık gelir; aynı ekipmanın farklı sondaj takımı spesifikasyonlarındaki kapasite farkı neredeyse iki katıdır. Bu nedenle yükseltme gerekip gerekmediğini belirlemede ilk işlem, yeni deliğin tasarım derinliğini ve çapını belirli bir spesifikasyona dönüştürmek ve mevcut ekipmanın ilgili kademesiyle karşılaştırmaktır.
Mevcut ekipman nominal 2000 m ise ve yeni delik 1500 m sınıfı N spesifikasyonunda bir delikse, derinliğin kendisi yükseltme nedeni oluşturmaz. Tersine, yeni delik H spesifikasyonunda 900 m'nin üzerinde tasarlanmışsa ve mevcut ekipmanın H spesifikasyonu referans sondaj derinliği yalnızca 850 m ise, bu açık bir sınır ihlalidir.
Bu adımda delik derinliği aralığı birkaç bölüme ayrılmalıdır: sığ normal karot alma bölümü, orta derinlikte sürtünmenin arttığı bölüm, delik tabanı yakınında ortaya çıkabilecek karmaşık bölüm. Yükseltme kararı genellikle ortalama delik derinliğine göre değil, en derin bölüme göre verilir.
2. Adım: Derin delik aşamasında taşıma kapasitesinin tüketilip tüketilmediğine bakın
Delik derinleştikçe sondaj dizisi ağırlığı ve delik içi sürtünme sürekli artar; güç başlığının gerçekte maruz kaldığı yük sığ delik aşamasından çok daha yüksektir. CR1600I'in 4800 N·m maksimum torku, 63 kN ilerleme kuvveti ve 185 kN kaldırma kuvveti, mevcut ekipmanın hâlâ payı olup olmadığını değerlendirmek için birkaç referans noktasıdır.
Aşağıdaki sırayla kontrol edilebilir:
- Derin delik bölümünde güç başlığının sık sık durma noktasına yaklaşması veya devir hızının belirgin şekilde düşmesi;
- Sıkışma, daralma durumlarında kaldırma kuvvetinin birçok kez yüksek oranda kullanılması;
- Delik içi sorunların giderilmesi için harcanan sürenin tek delik çevrimi içindeki oranının belirgin şekilde artması;
- Aynı delik çapı ve kaya katmanı koşullarında birim ilerleme başına hidrolik sıcaklık artışının sığ delik aşamasından daha hızlı olması.
Bu olgular tek başına makine değiştirmeyi gerektirmez, ancak mevcut ekipmanın derin delik bölümündeki yük adaptasyon alanının daralmakta olduğunu gösterir. Materyalde verilen tork, ilerleme kuvveti ve kaldırma kuvveti tasarım kapasite değerleridir; gerçek kullanılabilir pay formasyona, sondaj takımı kombinasyonuna ve çalıştırma yöntemine bağlıdır, saha kayıtlarıyla birlikte değerlendirilmelidir ve yalnızca parametre tablosundan hesaplanamaz.
3. Adım: Bağlantılı sistemlerin önce zayıf halka olup olmadığını kontrol edin
Derin delik bölümündeki kısıtlar nadiren yalnızca güç başlığında ortaya çıkar. CR1600I'in yardımcı parametreleri bir referans grubu sağlayabilir: ana pompa debisi 320 L/min, basınç 31 MPa; yardımcı pompa 160 L/min, basınç 23 MPa; çamur sistemi 250 L/min, 7 MPa; vinç 6 mm çelik halat, halat kapasitesi 1800 m, kaldırma hızı 118 m/min.
Yükseltme değerlendirmesinde sık görülen durum şudur: güç başlığı torkunda hâlâ pay vardır, ancak aşağıdaki maddelerden biri önce sınıra ulaşır.
| Aşama | CR1600I parametreleri | Derin delik aşamasındaki ilgili sorun |
|---|---|---|
| Hidrolik sistem | Ana pompa 320 L/min, 31 MPa | Çoklu aktüatörün yüksek yükte eşzamanlı çalışmasında debi ve sıcaklık artışı |
| Çamur sistemi | 250 L/min, 7 MPa | Uzun delik boyunca talaş taşıma, delik duvarı stabilitesi ve kaçak yönetimi |
| Vinç | 6 mm halat, 1800 m halat kapasitesi, 118 m/min | Halat iç tüp çıkarma mesafesi ve tek tur yardımcı süresi |
| Tutma ve geçiş deliği | 150 mm geçiş deliği, NQ/HQ/PQ/NTW/HTW | Sondaj takımı sistemi uyumluluğu ve tutma stabilitesi |
Mevcut ekipmanda önce çamur debisi veya vinç halat kapasitesi yetersiz kalıyorsa ve güç başlığında hâlâ pay varsa, model yükseltmenin gerekliliği tüm makinenin nominal sondaj derinliğine değil, zayıf noktaların yoğunlaştığı yere bakılarak değerlendirilmelidir.
4. Adım: Üç tür yükseltme talebini ayırt edin
Önceki adımlardaki bilgiler toplandığında yükseltme talepleri kabaca üç duruma ayrılır ve bunlara karşılık gelen işlem yöntemleri aynı değildir.
Birinci tür: Derinlik veya spesifikasyon gerçekten tasarım aralığını aşıyor
Yeni deliğin tasarım derinliği ilgili spesifikasyonda mevcut ekipmanın referans sondaj derinliğini aşıyorsa ve proje sürekli karot almayı gerektiriyorsa, bu durumda mevcut ekipmanı kullanmaya devam etmenin ön koşulları yeniden değerlendirilmelidir; kademeli inşaat, delik çapı tasarımının ayarlanması veya delik konumu düzeninin değiştirilmesi gibi olasılıklar dahil.
İkinci tür: Derinlik aralık içinde, ancak derin delik bölümündeki pay düşük
Bu durumda önce sondaj takımı kombinasyonu, çamur sistemi ve tur düzenlemesinde hâlâ optimizasyon alanı olup olmadığı kontrol edilebilir. CR1600I materyalinde derin delik formasyonlarına ilişkin ipuçları şunlardır: sağlam sert kaya bölümü istikrarlı devir hızı ve makul sondaj basıncı gerektirir; kırık zonda tur kontrolü ve yıkama sıvısı ile delik duvarı korumasına önem verilmelidir; su içeren çatlaklı bölümde geri dönen su miktarı ve basınç değişimi izlenmelidir; ciddi kaçak olduğunda tıkaçlama, muhafaza borusu veya aşamalı müdahale uygulanmalıdır. Bu ayarlamalar pay değerlendirmesini değiştirebilir.
Üçüncü tür: Çalışma modu değişikliğinden kaynaklanan ihtiyaçlar

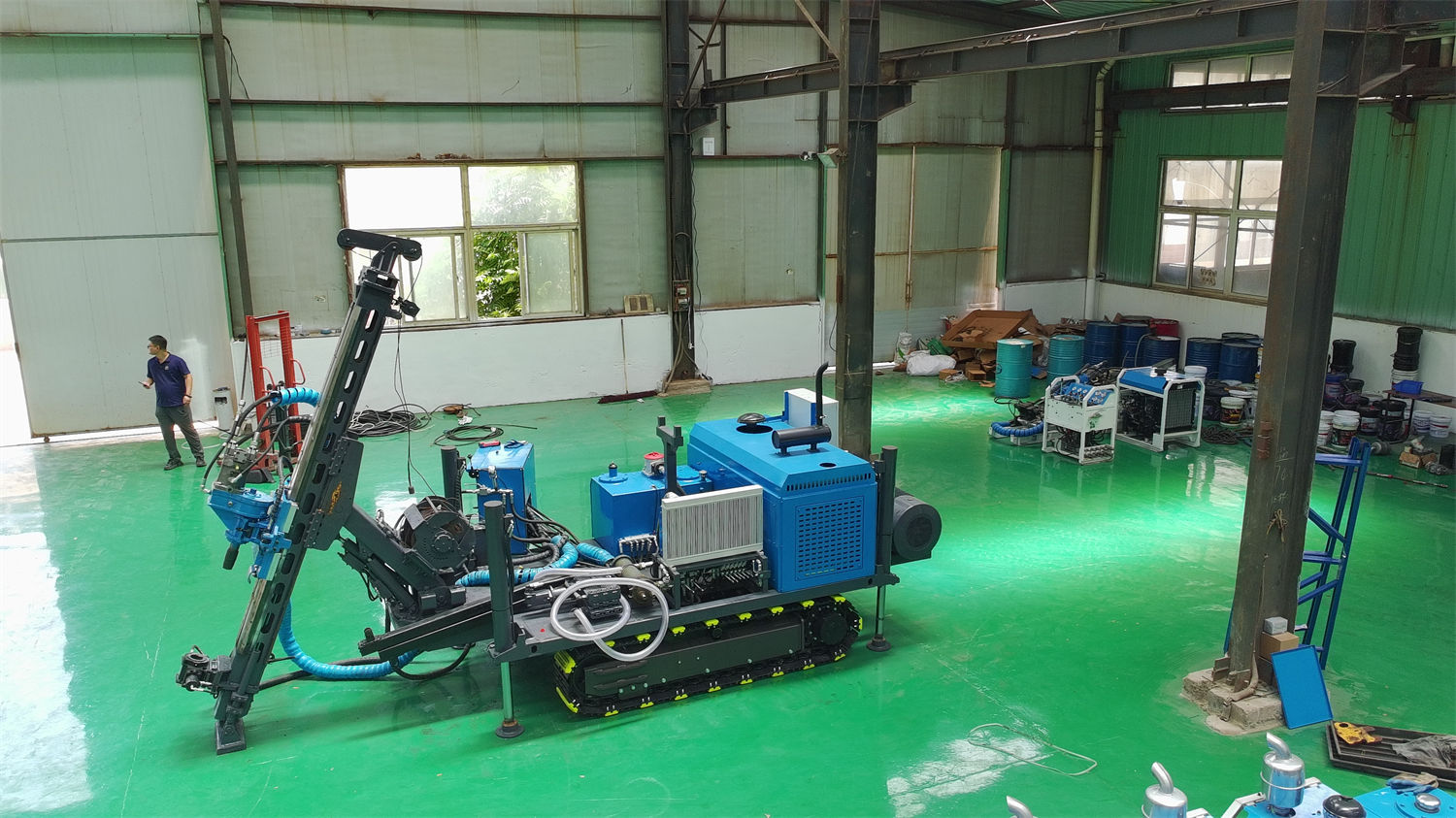

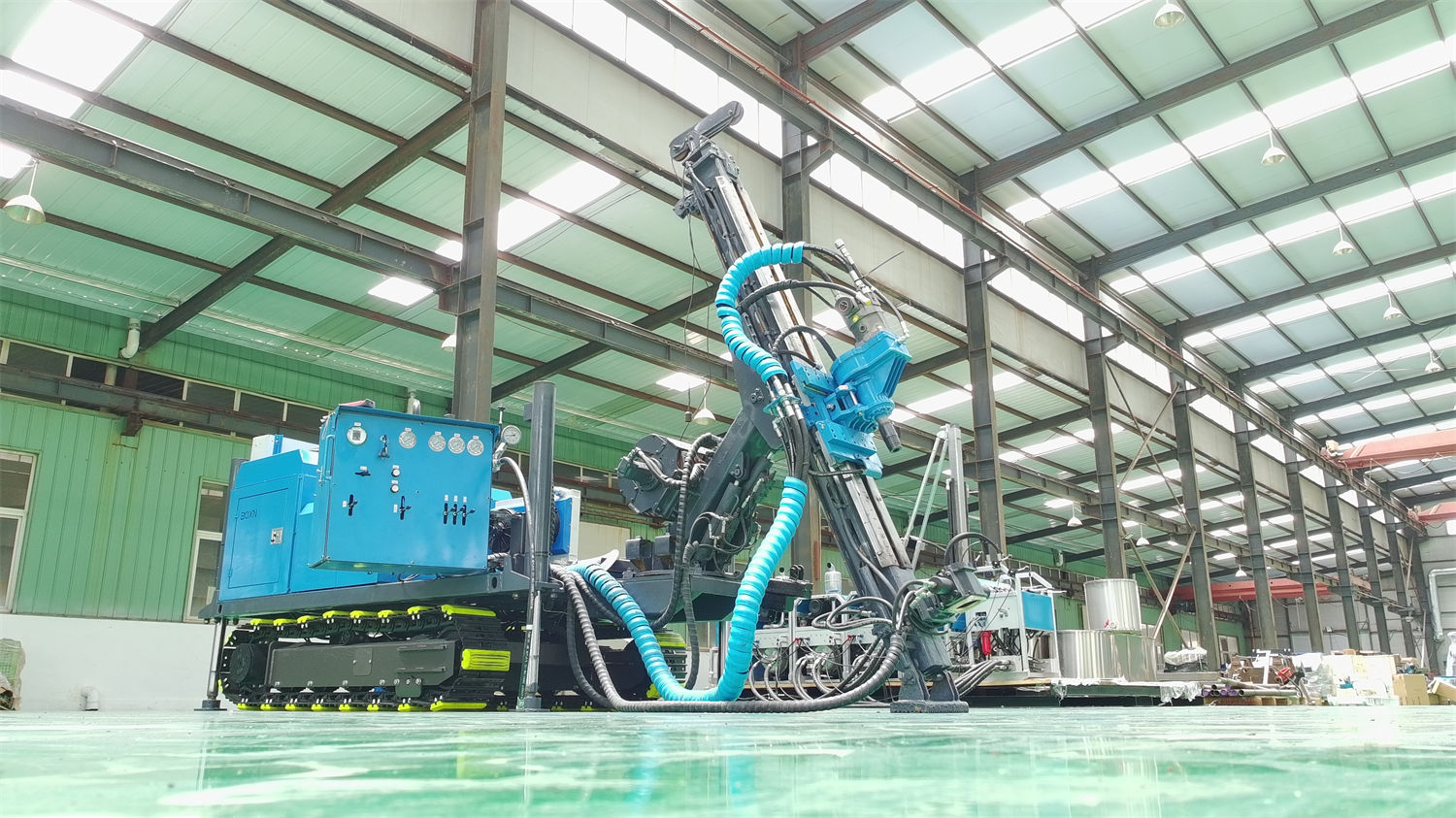

Örneğin tek delik doğrulamadan uzun süreli sürekli inşaata geçiş, dikey delikten çok yönlü eğimli delik düzenine geçiş veya maden sahası içinde sık sık kısa mesafeli delik konumu ayarlaması gerekmesi. CR1600I 45°–90° sondaj açısını destekler ve tek parça paletli yapı kullanır, bu da ekipman modülleri arasındaki tekrarlı bağlantıyı azaltabilir. Mevcut ekipmanda nakliye, açı ayarı veya sürekli saha organizasyonu ana darboğaz haline gelmişse, yükseltme nedeni derinlikle ilgisizdir.
5. Adım: Yükseltme kararı için doğrulanacaklar listesi oluşturun
Makine değiştirme kararı vermeden önce, aşağıdaki bilgiler materyalde sağlanmayan ve üretici ile sahadan doğrulanması gereken kısımlardır:
- Yeni deliğin ilgili spesifikasyondaki gerçek sondaj takımı kombinasyonu ve sondaj çubuğu uzunluğu;
- Hedef formasyonun derin kısımdaki bütünlük derecesi, kırık zon kalınlığı ve su içeriği durumu;
- Sahadaki hidrolik yağ temizliği, filtre basınç farkı ve soğutma koşullarının bakım kapasitesi;
- Derin delik aşamasında gerçekte ortaya çıkan sıkışma sıklığı ve müdahale süresi kayıtları;
- Mevcut ekipmanın vinç çelik halatının aşınma durumu ve halat kapasitesinin hâlâ tasarım değerinde olup olmadığı;
- Yükseltme sonrası ekipmanın giriş yolu, kaldırma ve saha koşullarının karşılanıp karşılanmadığı.
CR1600I materyalinde, PDF güç aktarma organı tablosunun son sütununda "BX1500T" model başlığının göründüğü, aynı sayfadaki diğer parametre tablolarının ise BX1600T'ye karşılık geldiği belirtilmektedir; bu sayfa yalnızca o sütunda verilen 6CTA8.3, 153 kW, 8.3 L gibi güç parametrelerine göre düzenlenmiştir ve orijinal materyaldeki model başlığı farklılığı hakkında ek çıkarım yapılmamıştır. Yükseltme kararında benzer materyal ifade farklılıkları, sonuç kendiliğinden tamamlanmak yerine doğrulanacak maddeler olarak sunulmalıdır.
Sondaj derinliği, tork ve kaldırma kuvveti yükseltme değerlendirmesinin girişidir, sonu değil. Tasarım derinliğini ilgili spesifikasyona dönüştürmek, derin delik bölümündeki taşıma payını kontrol etmek, zayıf noktanın hangi sistemde ortaya çıktığını doğrulamak ve ardından derinlik ihtiyacı, pay ihtiyacı ve çalışma modu ihtiyacını ayırt etmek, "değiştirilsin mi" sorusunun somut gerekçelere oturmasını sağlar. Gerçek sondaj verimliliği, ulaşılabilir sondaj derinliği ve karot geri kazanım etkisi yine saha koşullarına göre belirlenmelidir.
