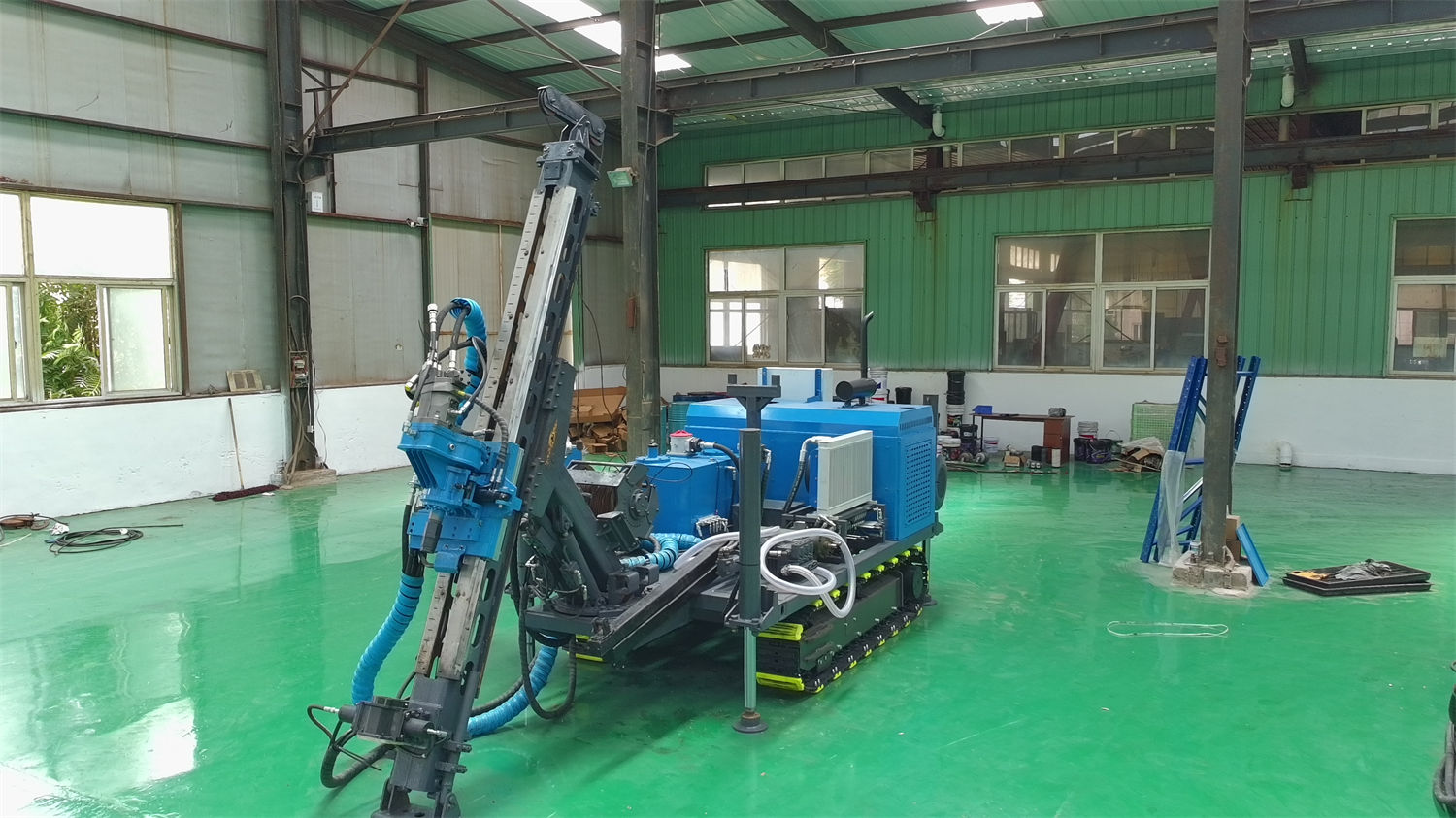

"1000 metre karotlu sondaj makinesi" ifadesi, birçok durumda yatay olarak karşılaştırılabilir bir rakam olarak kabul edilir. Ancak aynı makinenin NQ spesifikasyonundaki referans sondaj derinliği 1000 m, HQ spesifikasyonundaki referans sondaj derinliği 500 m'dir ve her iki rakam da bu sitedeki CR1000I açık verilerinde yazılıdır. Fark makinenin kendisinde değil, karot alma spesifikasyonundadır — delik çapı büyüdükçe sondaj takımı ağırlaşır, halka boşluğu büyür ve aynı kaldırma ve döndürme kapasitesinin destekleyebileceği derinlik o kadar azalır. Bu nedenle "1000 metre karotlu sondaj makinesinin orta-derin delik kapasite sınırı nerede" diye sorulduğunda, ilk sorulması gereken ne kadar derine delinebileceği değil, hangi delik çapında delineceğidir.
Önce temel soruyu yanıtlayalım: 1000 metre N spesifikasyonundaki referans değerdir
CR1000I verilerinin verdiği sondaj kapasitesi üç kademelidir: B spesifikasyonu referans sondaj derinliği 1200 m, N spesifikasyonu referans sondaj derinliği 1000 m, H spesifikasyonu referans sondaj derinliği 500 m. Bu üç değer üç isteğe bağlı konfigürasyon değil, aynı makinenin farklı karot alma spesifikasyonlarıyla donatıldığındaki referans derinliklerdir.
Bu nedenle, "1000 metre karotlu sondaj makinesi" adlandırması ortadaki kademeye karşılık gelir: N spesifikasyonu. Projede kullanılan karot alma spesifikasyonu HQ ise, aynı makinenin referans derinliği 500 m'ye düşer; BQ kullanılırsa referans derinlik 1200 m'ye kadar çıkarılabilir. Satın alma öncesinde önce projenin hangi spesifikasyonda karot alacağı belirlenmeli, sonra derinliğin uygun olup olmadığı konuşulmalıdır; sıra tersine çevrilirse yanlış sonuçlara varılması kolaydır.
Kaldırma kuvveti, tork ve vinç neden aynı anda burada yer alıyor
Sondaj derinliği tek bir bileşen tarafından belirlenmez. CR1000I'nin üç ilgili değeri şunlardır: güç başlığı maksimum torku 1200 N·m, maksimum devir 1350 rpm; ilerleme kuvveti 63 kN, kaldırma kuvveti 185 kN; vinç 6 mm çelik halat kullanır, halat kapasitesi 1000 m, kaldırma hızı 98 m/min.
Delik derinliği arttıkça sondaj dizisinin kendi ağırlığı, delik duvarı sürtünmesi ve delik içi direnç aynı anda artar; kaldırma kuvveti, sondaj dizisini indirme-çıkarma ve delik içi direnciyle başa çıkma sırasındaki kapasite rezervine karşılık gelir; tork ise döndürme direnci değiştiğinde güç başlığının torku aşağıya iletmek için ne kadar payı kaldığına karşılık gelir. Bu iki değer de rezerv tanımıdır; veriler belirli bir formasyonda, belirli bir sondaj takımı kombinasyonunda sondaj verimliliğini veya gerçekte ulaşılabilir derinliği vermez, bu nedenle 185 kN doğrudan belirli bir derinliğe dönüştürülemez.
Vincin halat kapasitesi 1000 m ile N spesifikasyonu referans sondaj derinliği 1000 m sayısal olarak örtüşür; bu karşılıklı ilişki tel halatlı karot alma sürecinin doğrudan kısıtıdır: tel halatlı vinç, ilgili delik derinliğine yetecek çelik halatı barındırabilmelidir ki orta-derin delik aşamasında tel halatlı karot alma yöntemiyle tüm sondaj dizisini çıkarma sayısı azaltılabilsin.
45°–90° sondaj açısı neyi değiştirir
CR1000I 45°–90° sondaj açısını destekler. Eğik deliğin değeri, eğimli cevher kütlesini, fay zonunu veya damarı daha makul bir açıyla kesip geçmektir, yalnızca delik derinliğini artırmak değil. Belirtmek gerekir ki veriler sondaj açısı aralığını verir, ancak açıya göre ayrı ayrı ilgili referans sondaj derinliğini, kaldırma kuvvetini veya tork değerini vermez. Delik yönü dikeyden belirgin şekilde saptığında delik içi kuvvet koşulları değişir; derinlik kapasitesinin hâlâ 1000 m kademesine göre anlaşılıp anlaşılmayacağını veriler açıklamaz, bu üreticiye doğrulanması gereken bir konudur.

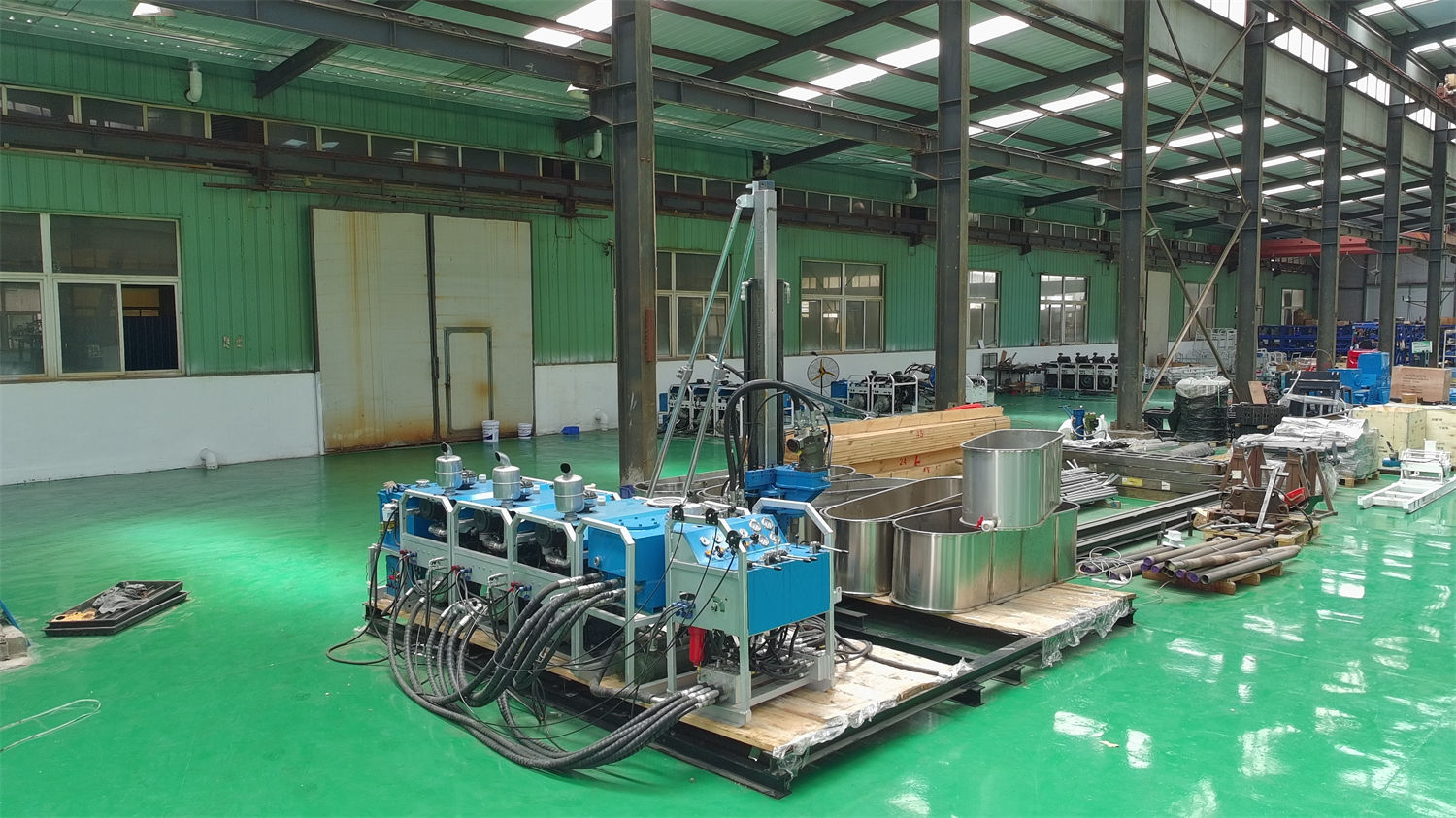

Orta-derin delik aşamasında aynı anda geçerli olması gereken koşullar
1000 m'yi bağlamdan bağımsız nötr bir rakam olarak almak, aynı anda etkili olan birkaç konfigürasyonun gözden kaçırılmasına kolayca yol açar:
- Tutucu geçiş deliği çapı 127 mm, uygun sondaj çubukları NQ, HQ, PQ, NTW, HTW, hidrolik sıkma artı tahta at kaması kendinden ağırlıkla düşme önleme kullanır;
- Mast ilerleme stroku 3,3 m, işlenen sondaj çubuğu uzunluğu 1,5 / 2 / 3 m, güç başlığı hidrolik yana kaydırma;
- Çamur sistemi debisi 150 L/min, basınç 7 MPa, matkap ucu soğutması, kaya tozu taşıma ve delik duvarı stabilizasyonu için;
- Ana pompa debisi 250 L/min, basınç 25 MPa, yardımcı pompa 80 L/min, basınç 17 MPa, hava soğutmalı artı su soğutmalı;
- Motor Cummins QSB4.5, hacim 4,5 L, nominal güç 119 kW, nominal devir 2200 rpm.
Bu parametrelerin her biri farklı bir halkayı kısıtlar: tutucu geçiş deliği ve sondaj takımı sistemi hangi spesifikasyonun takılabileceğini belirler, mast stroku ve sondaj çubuğu uzunluğu çubuk ekleme ritmini belirler, çamur sistemi karmaşık formasyonlardaki sirkülasyon koşullarını belirler. Bunlar "1000 metreye ulaşılabilir mi" ile aynı soru değildir, ancak orta-derin delik sürekli çalışmasında önce gerçek kısıt haline gelirler.
Spesifikasyon ve eşlik eden koşullar karşılaştırması
| Kalem | Veri değeri |
|---|---|
| B spesifikasyonu referans sondaj derinliği | 1200 m |
| N spesifikasyonu referans sondaj derinliği | 1000 m |
| H spesifikasyonu referans sondaj derinliği | 500 m |
| Sondaj açısı | 45°–90° |
| Maksimum tork / maksimum devir | 1200 N·m / 1350 rpm |
| İlerleme kuvveti / kaldırma kuvveti | 63 kN / 185 kN |
| Vinç halat kapasitesi / çelik halat çapı | 1000 m / 6 mm |
| Tutucu geçiş deliği çapı | 127 mm |
| Uygun sondaj çubukları | NQ、HQ、PQ、NTW、HTW |
Verilerde verilmeyen kısımlar
Aşağıdaki içerik bu sitedeki CR1000I açık verilerinde yer almaz, bunlardan çıkarım yapılamaz ve proje ilerletilmeden önce ayrıca doğrulanması gereken kapsama girer:
- Farklı delik yönlerinde (örneğin 45° ve 90°) ayrı ayrı karşılık gelen referans sondaj derinlikleri;
- Farklı formasyon sertliği, kırılma derecesi ve bütünlük derecesinde gerçekte ulaşılabilir derinlik;
- Belirli sondaj takımı kombinasyonunda (matkap ucu tipi, karot borusu spesifikasyonu) sondaj verimliliği ve karot geri kazanım etkisi;
- Çelik halat, tutucu, güç başlığı, hidrolik filtre gibi bileşenlerin değişim periyodu veya ömür verileri.
Verilerde şu husus belirtilmiştir: ekipman sahaya girmeden önce yol genişliği, eğim, saha taşıma kapasitesi ve sondaj platformu boyutları doğrulanmalıdır; inşaat öncesinde hedef delik derinliği, delik çapı, sondaj açısı ve formasyon koşullarına göre sondaj çubuğu, karot borusu, matkap ucu ve çamur sistemi konfigürasyonu teyit edilmelidir; derin delik çalışmalarında çelik halat, tutucu, güç başlığı, hidrolik filtre ve yüksek basınç hattı durumu sürekli kontrol edilmelidir. Jeolojik koşullar, delik içi aletler, sondaj açısı ve çalıştırma yöntemleri arasında farklılıklar bulunduğundan, gerçek sondaj verimliliği, sondaj derinliği ve karot geri kazanım etkisi saha koşullarına göre esas alınmalıdır.
1000 metre'yi ön koşulları açıkça belirtilmiş bir referans değer olarak okumak, onu ekipman kapasitesinin üst sınırı olarak okumaktan verilerin kendisine daha yakındır.
