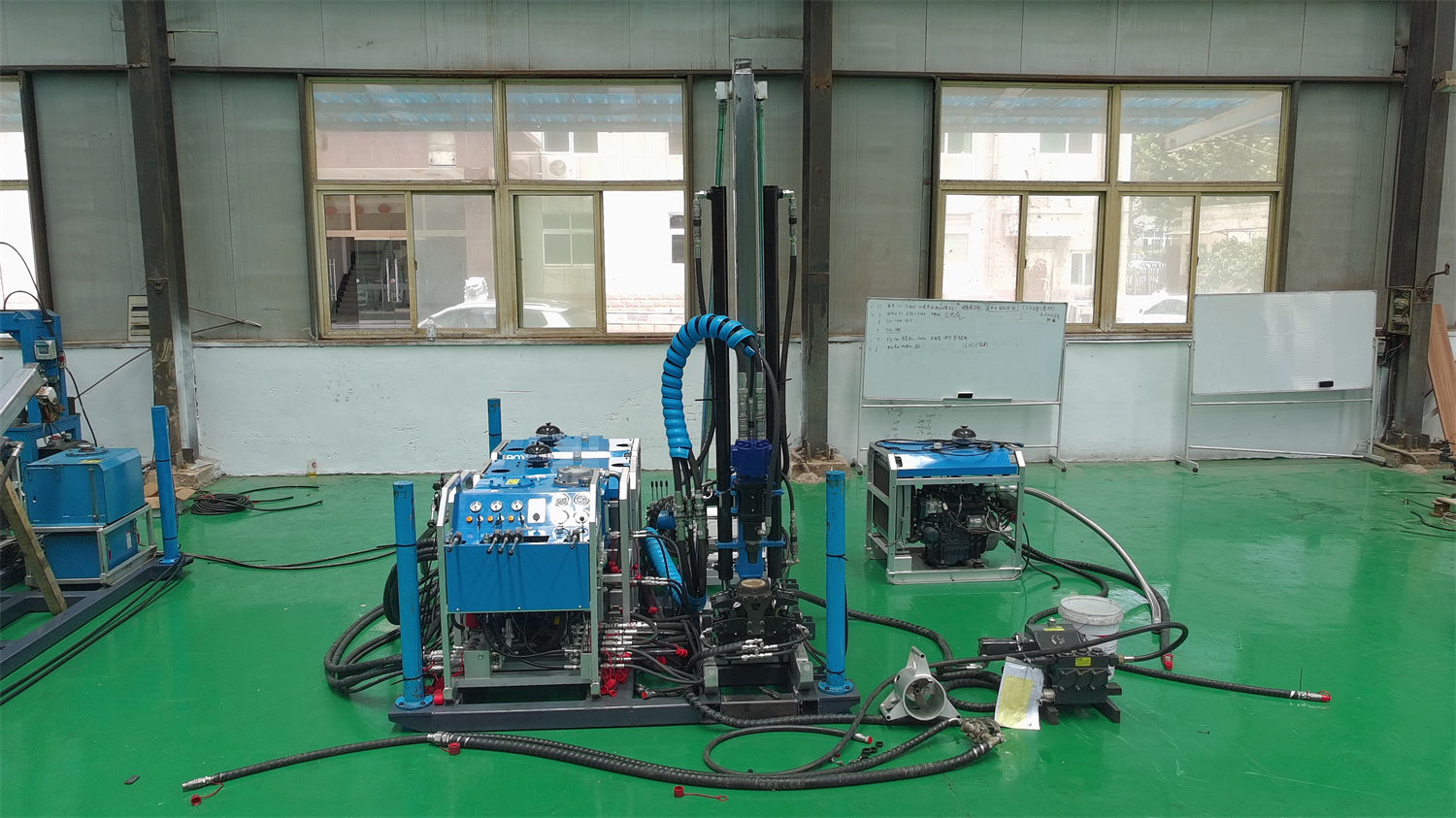

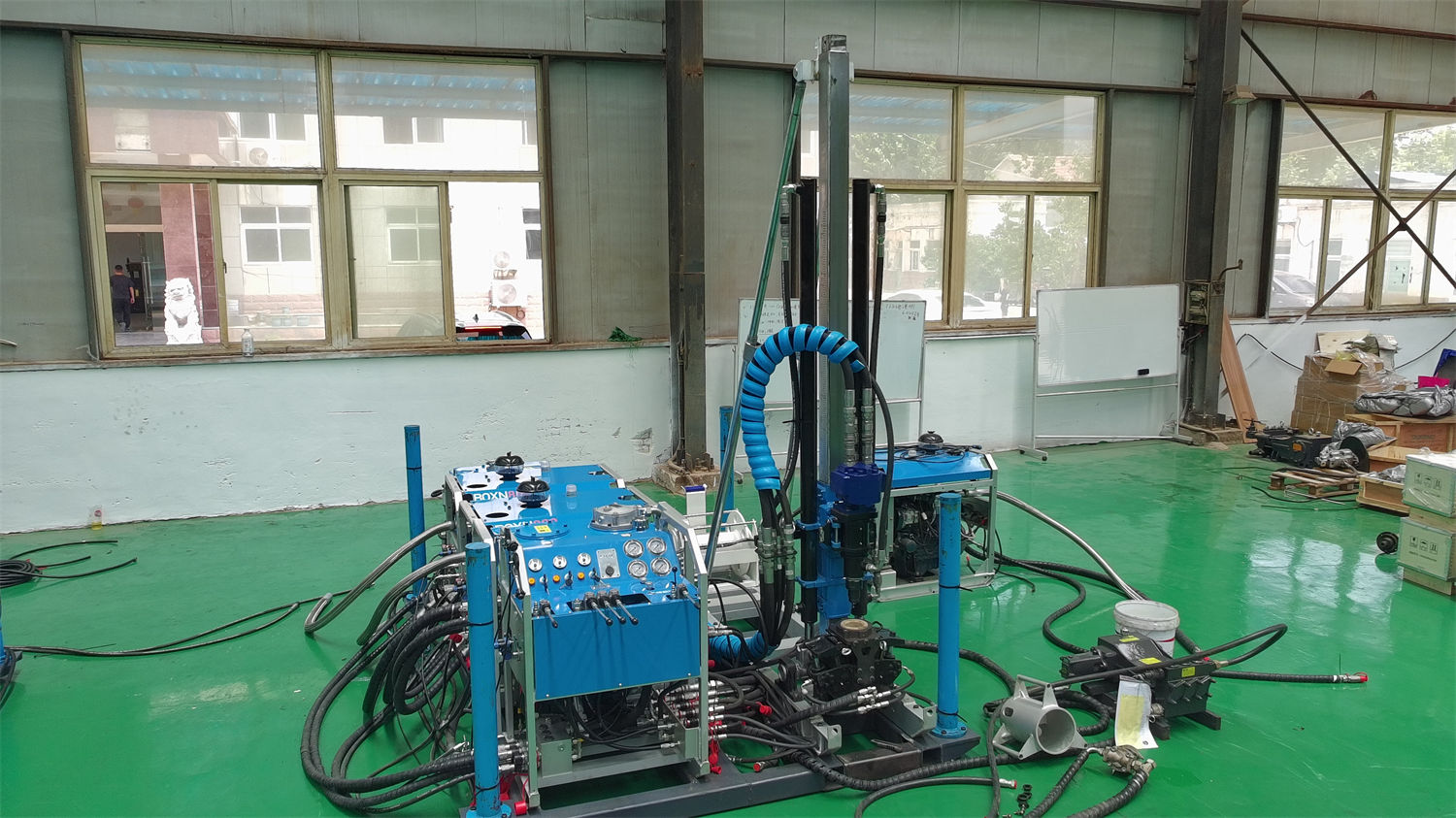

Parçalı karotiyer sondaj makinesi sıklıkla 'yol olmasa da çıkabilen' bir ekipman olarak görülür. Bu sitedeki kaynaklarda CR600P şöyle tanımlanır: dağlık bölgeler, ormanlık alanlar ve yolu olmayan maden sahaları için güç, hidrolik, kumanda, çamur ve sondaj mekanizmalarını bağımsız olarak taşınabilen birden fazla fonksiyonel üniteye ayırır. Bu ifade taşıma yöntemini tanımlar, karşılaştırmalı bir saha giriş tablosu değildir; kaynaklarda rampa açısı, geçiş yolu genişliği, viraj yarıçapı gibi sayısal değerler verilmemiştir. Dolayısıyla 'saha nasıl görünür' sorusu ancak doğrulanabilir koşullara göre ayrıştırılabilir: ekipman küçük parçalara ayrılabiliyor mu, tek parça ne kadar ağır, delik ağzına kadar taşınabilir mi ve vardıktan sonra kurulum için yer var mı.
1、Saha koşullarının ilk kısıtı taşıma güzergâhının ayrıştırılabilirlik düzeyidir
Entegre paletli sondaj makinesinin sahadan beklentisi 'makinenin şasisiyle birlikte içeri girip giremeyeceği' üzerinde yoğunlaşır: sürekli geçiş genişliği, dönüş alanı ve taşıma kapasitesi gerekir. Parçalı yapının yaklaşımı bu gereksinimi 'her parça geçebilir mi' şeklinde değiştirmektir. İkisi aynı tür kısıt değildir.
CR600P'nin modül referans ağırlıkları açık parametre olarak verilmiştir: güç ünitesi 180–260 kg, kumanda ünitesi 125 kg, hidrolik yağ ünitesi (yağ dahil) 140 kg, çamur ünitesi 86 kg, toplam ağırlık 1200 kg. Kaynaklarda sondaj mekanizması ile sondaj kulesinin modül ağırlıkları ayrıştırılmamıştır; bu kısım yerinde ayrıca doğrulanması gereken kalemler arasındadır.
Bu sayılar taşıma ünitesinin büyüklük mertebesini gösterir: en büyük kalem güç ünitesidir. Bu değerler güzergâh koşullarıyla eşleştirildiğinde, parçalı ekipmanın daha kolay başa çıktığı bir saha tipi ortaya çıkar: geçiş güzergâhı bölümlere ayrılabiliyorsa, genişlik veya dönüş koşulları entegre makinenin geçişine yetmiyorsa, ancak modüller partiler halinde delik ağzı yakınına taşınabiliyorsa. Tersine, güzergâh büyük paletli ekipmanın sorunsuz geçişine uygunsa, parçalı yapının taşıma avantajı için karşılık gelen bir senaryo yoktur.
2、Modül ağırlığı ve taşıma yöntemi saha değerlendirmesinin gerçek başlangıç noktasıdır
Tek parça ağırlığı taşıma organizasyonunu, taşıma yöntemi ise sahanın hangi koşullara ihtiyaç duyduğunu belirler. 180–260 kg'lık güç ünitesi ile 86 kg'lık çamur ünitesi sahada farklı zorluk seviyelerine karşılık gelir: ilki genellikle yardımcı araçlarla taşınmayı gerektirir, ikincisi insan gücüyle organizasyonda daha fazla esneklik sunar. Kaynaklarda modüllerin özgül boyutları ve taşıma arayüzleri belirtilmemiştir; bu nedenle belirli bir güzergâhın uygulanabilir olup olmadığı buradan değerlendirilemez.
Satın alma veya sahaya giriş öncesinde üreticiden teyit edilmesi gerekenler şunlardır: her modülün ağırlık listesi eksiksiz mi, modüllerde kaldırma noktası veya taşıma tutamağı var mı, sökme-takma özel alet gerektiriyor mu ve montaj sırasının saha yerleşimine yönelik gereksinimleri nelerdir. Bu bilgiler 'dağlık bölgede kullanılabilir mi' gibi bir sonuçtan çok daha fazla yerinde karar almada kullanılabilir.
3、Delik ağzına ulaştıktan sonra ayrıca kullanılabilir bir geçici platform olmalıdır
Parçalı yapının düşürdüğü şey saha giriş taşıma eşiğidir; konumlandırma gereksinimini ortadan kaldırmaz. Kaynaklar açıkça belirtir: inşaat öncesinde yamaç stabilitesi, kaya düşmesi, yağmur mevsimi yolları, insan gücüyle taşıma güzergâhları ve geçici platform taşıma kapasitesi hâlâ değerlendirilmelidir. Bu, ekipmanın yerine ulaşmasının sondaja başlanabileceği anlamına gelmediğini gösterir.
Delik ağzı yakınında karşılanması gereken koşullar kabaca şunlardır: modül yerleşimi ve bağlantısı için çalışma alanı, sondaj kulesinin kalkıp inmesi için gereken yükseklik, eğimli delik uygulamasında tabanın yük taşıma koşulları ve çamur ünitesinin yerleşim konumu. CR600P 45°–90° sondajı destekler; eğimli delik durumunda sondaj kulesi ve tabanın yük yönü düşey delikten farklıdır. Kaynaklar eğimli delik uygulaması öncesinde sondaj kulesi ve tabanın stabil olmasını şart koşar, ancak yamaç açısı için izin verilen aralığı vermez.
4、Montaj süresini etkileyen faktörler sahayla ilişkilidir
Kaynaklarda en hızlı yaklaşık 30 dakikada montajın tamamlanabileceği belirtilirken, gerçek sürenin taşıma mesafesi, saha koşulları, personel deneyimi ve yardımcı ekipmandan etkileneceği de ifade edilir. Bu faktörler arasında 'saha koşulları' ve 'taşıma mesafesi' doğrudan bu yazıda ele alınan saha biçimiyle ilgilidir: modüllerin delik ağzına kadar son taşıma mesafesi, yerleşim konumunun elverişliliği, bağlantı elemanlarına erişim kolaylığı gerçek sökme-takma süresini değiştirir. Bu nedenle 30 dakika değeri koşullar sağlandığında geçerli bir referans olarak alınmalı, tüm sahalar için bir taahhüt olarak değil.
5、Parametre düzeyinde sahayla ilişkilendirilebilecek kalemler
| Kalem | Parametre değeri | Saha koşullarıyla ilişkisi |
|---|---|---|
| Güç ünitesi | 180–260 kg | Taşıma ve aktarma organizasyonundaki en büyük tek parça |
| Kumanda ünitesi | 125 kg | Taşıma ve bağlantı alanı gereksinimi |
| Hidrolik yağ ünitesi (yağ dahil) | 140 kg | Yağlı taşıma; yerleşimde sızıntı ve yağ kirliliği yönetimi dikkate alınmalı |
| Çamur ünitesi | 86 kg | Delik ağzındaki çamur sirkülasyon düzeniyle ilgili |
| Toplam ağırlık | 1200 kg | Modül toplamı; tek seferlik taşıma yükünü ifade etmez |
| Sondaj açısı | 45°–90° | Eğimli delik konumlandırması taban ve platform için farklı gereksinimler doğurur |
Tablodaki parametreler CR600P'nin açık kaynaklarından alınmıştır. Kaynaklarda makinenin genel boyutları, sondaj kulesi yüksekliği ve taşıma ambalaj ölçüleri verilmemiştir; bu nedenle belirli bir sahanın giriş uygunluğu buradan hesaplanamaz.
6、'Genellikle girilebilen' saha tipi ile mutlaka ayrıca teyit edilmesi gereken tip
Mevcut kaynaklara göre şöyle ayrım yapılabilir:
- Geçiş güzergâhı bölümlere ayrılabiliyorsa, entegre makinenin sürekli geçişi gerekmiyorsa ve modüller partiler halinde delik ağzı yakınına taşınabiliyorsa; dağlık ve ormanlık alanlardaki bu tür delik konumları parçalı yapı tasarımında dikkate alınan senaryolardır.
- Delik konumları dağınıksa, sık delik değişimi gerekiyorsa ve yol açma miktarını azaltmak isteniyorsa; modüler sökme-takma ve taşıma yöntemi bu tür iş organizasyonuna karşılık gelir.
- Daha dik yamaçlarda geçiş, vadi aşma veya vinç ekipmanıyla aktarma gerektiren sahalar için kaynaklarda ilgili parametre verilmemiştir; mutlaka kalem kalem doğrulanmalıdır.
- Delik ağzı yakınında kullanılabilir geçici platform oluşturulamayan veya yamaç stabilitesi değerlendirilemeyen sahalar, ekipman parametrelerinin cevaplayabileceği kapsamda değildir.
7、Üreticiden teyit edilmesi gereken, kaynaklarda verilmeyen kısımlar
- Her modülün boyutları, ambalaj yöntemi ve önerilen taşıma arayüzleri;
- Sökme-takma işleminin saha için minimum alan ve zemin eğimi gereksinimleri;
- Eğimli delik durumunda sondaj kulesi ve tabanın özgül destek veya sabitleme gereksinimleri;
- Çamur ünitesi, güç ünitesi ile delik ağzı arasında izin verilen yerleşim mesafesi;
- Farklı taşıma organizasyonlarında montaj süresinin gerçek aralığı.
Bu sorular için kamuya açık sayısal değer bulunmamaktadır; sahaya giriş öncesinde kalem kalem teyit edilmesi gereken hususlardır. Ekipmanın belirli bir delik konumuna uygun olup olmadığı nihai olarak yerinde jeolojik koşullar, taşıma güzergâhının gerçek durumu ve üretici teyit sonuçlarına göre belirlenmelidir.
