WRTR600'ün kamuya açık bilgilerinde kısa ve uzun kule aynı parametre tablosunda yan yana yazılmıştır. Her iki versiyonun maksimum sondaj derinliği 600 m, maksimum sondaj çapı 500 mm, tablanın devir hızı 38 / 57 / 85 r/min, çamur pompası 3NB-130 ve jeneratör SCGC-200kW'dır. Yani kule yüksekliği seçeneği sondaj makinesinin delme kapasitesini değiştirmemiştir.
Değiştirdiği başka bir şeydir: her sondaj borusu vurulduktan sonra kaç kez durup boru eklenmesi gerektiği. Kısa kule 7,5 m kare sondaj borusu ve 5,5 m sondaj borusu ile, uzun kule ise 10,5 m kare sondaj borusu ve 9 m sondaj borusu ile donatılmıştır. Bu işlemdeki fark, kısa ve uzun kule arasındaki en doğrudan ayrımdır; diğer farklılıkların çoğu bundan türemiştir.
Kısa ve uzun kule arasındaki bilgi farkı yalnızca birkaç satırdır
| Kalem | Kısa kule | Uzun kule |
|---|---|---|
| Etkin yükseklik | 12 m | 15 m |
| Kare sondaj borusu | 108 × 108 × 7500 mm | 108 × 108 × 10500 mm |
| Sondaj borusu | Ø89 × 10 × 5500 mm | Ø89 × 10 × 9000 mm |
| Çalışma ölçüleri | 15100 × 2480 × 14170 mm | 15100 × 2480 × 17170 mm |
| Taşıma ölçüleri | 15100 × 2480 × 4100 mm | 16630 × 2480 × 4100 mm |
Tablodan iki şey okunabilir. Birincisi, uzun kulenin dikme yüksekliği kısa kuleden 3000 mm daha yüksektir; bu sayı 12 m ile 15 m etkin yükseklik farkından gelir. İkincisi, kısa ve uzun kulenin taşıma yüksekliği 4100 mm olarak yazılmıştır; fark uzunluktadır: kısa kule 15100 mm, uzun kule 16630 mm, aralarındaki fark 1530 mm'dir.
Boru ekleme sayısı bu işlemin merkezindedir
Döner sondajda kare sondaj borusu sondaj dizisini aşağı doğru iter; kare sondaj borusunun etkin stroku tamamlandığında sondaj durdurulur, sökülür, bir sondaj borusu eklenir ve ilerleme sürdürülür. Kısa kulenin kare sondaj borusu 7,5 m, uzun kuleninki 10,5 m'dir; tek seferde sürekli ilerleme uzunluğu yaklaşık 3 m fark eder. Tek sondaj borusu uzunluğu da farklıdır: kısa kule 5,5 m sondaj borusu, uzun kule 9 m sondaj borusu ile donatılmıştır.
Bu iki katmanlı bir fark yaratır:
- Her boru ekleme arasında delinebilen delik bölümü daha uzundur; uzun kulede yardımcı işlem sıklığı görece daha düşüktür.
- Tek seferde eklenen sondaj borusu daha uzundur; uzun kulede her boru eklemede işlenen nesne daha ağırdır ve vinç, su başlığı ve kuyu ağzı işlemleriyle koordinasyon gereksinimleri de buna bağlı olarak değişir.
Bu nedenle bilgiler uzun kuleyi "boru ekleme sayısını azaltabilir, derin deliklerde sürekli sondaj verimliliğini artırır" şeklinde, kısa kuleyi ise "taşıma ve saha uyumuna daha elverişlidir" şeklinde ifade eder. İkisi arasındaki fark yetenek üstünlüğü değil, sondaj durdurma yardımcı süresi ile taşıma koşullarının terazinin iki ucuna konmasıdır.
600 metre delik derinliğinde bu işlem kule değişse de ortadan kalkmaz
İster kısa ister uzun kule olsun, 600 m birer birer eklenerek çıkarılır. Kule yüksekliğinin belirlediği şey yalnızca boru ekleme aralığıdır, var olup olmaması değildir. Burada tartışılan boru ekleme sayısının kare sondaj borusu stroku ile sondaj borusu uzunluğundan geldiğini, bunun ekipman yapısına ilişkin bir fark olduğunu belirtmek gerekir; gerçek uygulamada durma sayısı ayrıca formasyon, matkap durumu, çamur dönüşü, numune alma veya muhafaza borusu yerleştirme düzenlemelerinden etkilenir; bilgiler bu koşullar altındaki somut değerleri vermemektedir.
Aynı şekilde, bilgiler kısa ve uzun kulenin aynı formasyonda, aynı delik derinliğinde vardiya karşılaştırma verilerini de vermemektedir. Bu nedenle "boru ekleme sıklığının daha düşük olması" yapısal olarak kesin bir fark olarak anlaşılabilir, ancak belirli bir süre tasarrufu sabit iş gücüne dönüştürülemez.
Taşıma ölçülerindeki fark saha değiştirme aşamasında değerlendirilmelidir

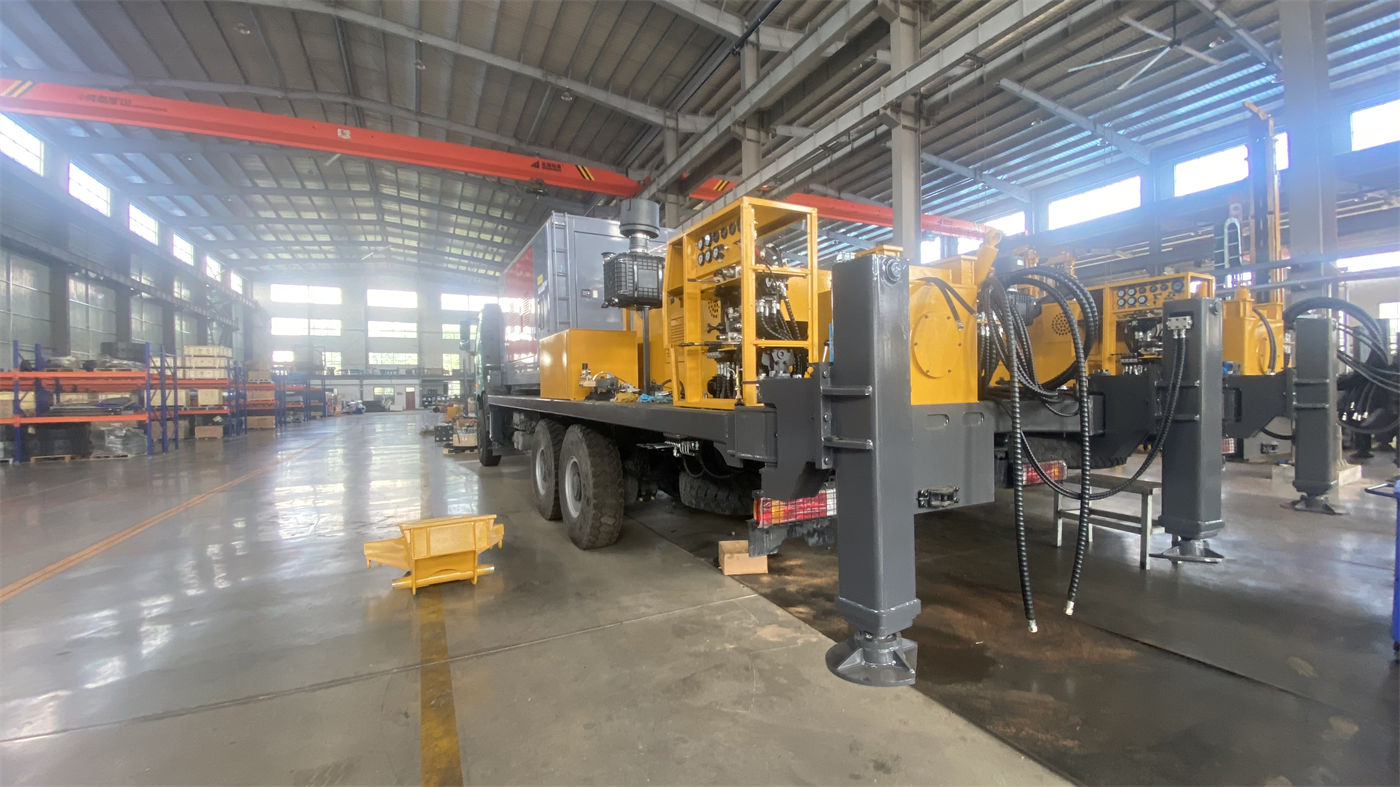

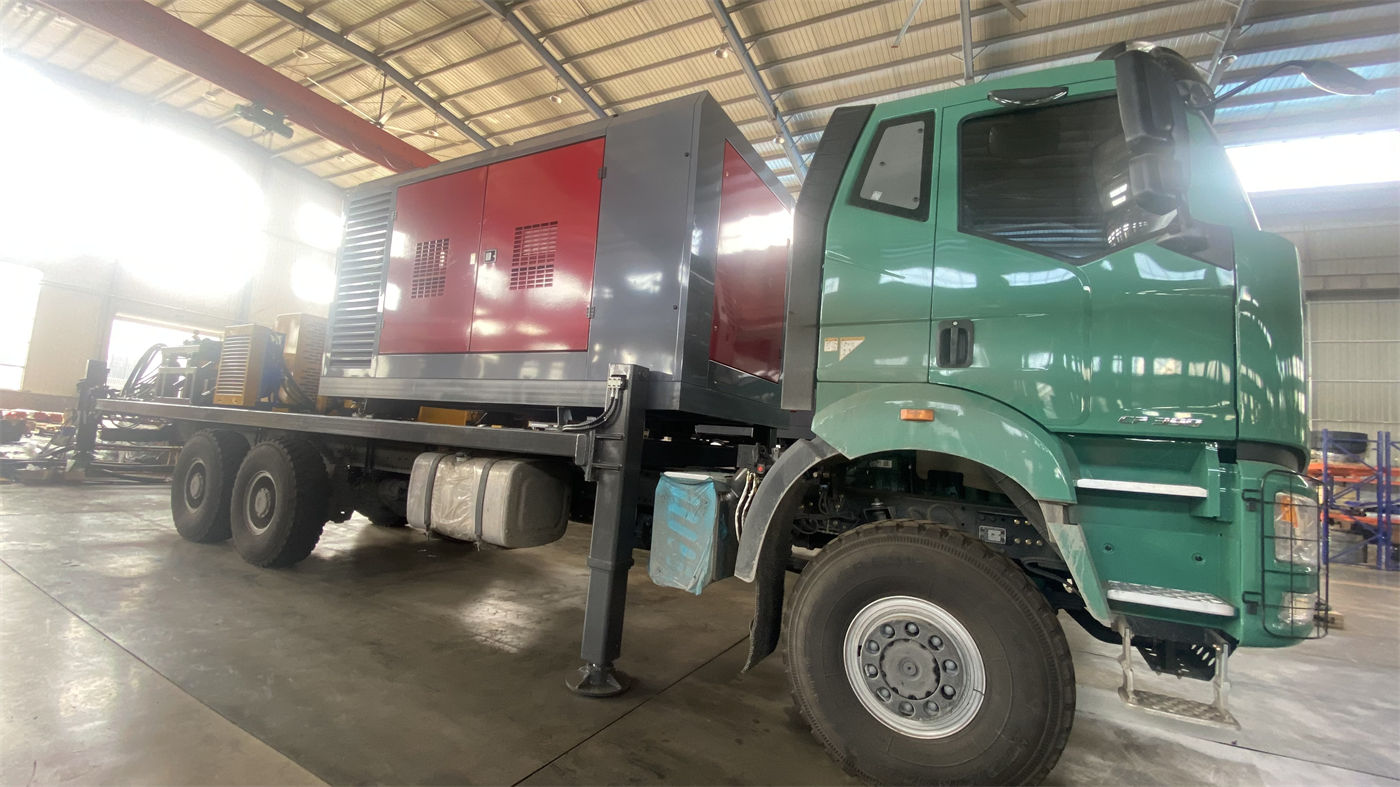

WRTR600 çekili şaseli bir makinedir; tüm ekipman çekici araçlarla projeler arasında taşınır. Kısa kulenin taşıma ölçüleri 15100 × 2480 × 4100 mm, uzun kuleninki 16630 × 2480 × 4100 mm'dir. Genişlik aynı, yükseklik aynı, uzunluk yaklaşık 1,53 m daha fazladır.
Fazla olan bu uzunluk, uzun kule versiyonunun bölgeler arası çalışma öncesinde yeniden kontrol edilmesi gereken kalemlerin daha fazla olduğu anlamına gelir; en azından şu aşamalarda:
- Yol genişliği ve dönüş yarıçapı, özellikle köy, tarım arazisi ve dağlık sahalara girişteki son etapta.
- Köprü taşıma kapasitesi ve yükseklik sınırı; her ikisinin taşıma yüksekliği 4100 mm olduğundan yükseklik sınırı kontrol sonucu aynıdır, ancak uzun kule boyuna eğim ve dönüş alanını daha fazla kaplar.
- Yerel çekili taşıma gereklilikleri, çekici araç uyumu ve taşıma izinleri dahil.
Bilgiler ayrıca işe başlamadan önce yol genişliği, dönüş yarıçapı, köprü taşıma kapasitesi ve yükseklik sınırı ile yerel çekili taşıma gerekliliklerinin doğrulanması gerektiğini belirtir. Burada her kalem tek tek doğrulanmalı, "kısa kule daha kompakt" ifadesi belirli bir güzergah değerlendirmesinin yerini doğrudan almamalıdır.
Kule yüksekliği ayrıca kule dikme ve kuyu ağzı işlemleriyle bağlantılıdır
Kule dikilmiş durumda makinenin toplam yüksekliği kısa kulede 14170 mm, uzun kulede 17170 mm'dir; aralarındaki fark 3000 mm olup etkin yükseklik farkıyla aynıdır. Bilgilerde verilen güvenlik uyarısı yalnızca bir ilgili maddeyi içerir: kule dikilirken üstte havai hat ve engel bulunmadığı doğrulanmalıdır.
Buradan kesin olarak çıkarılabilecek şey şudur: uzun kulenin üst boşluk gereksinimi kısa kuleden daha yüksektir; bu madde saha etüdünde ayrıca listelenmelidir. Bilgiler rüzgar dayanım sınıfı, kule taşıma kapasitesi kademeleri veya farklı yüksekliklerdeki diğer yapısal parametreleri vermemektedir; bunlar üreticiden teyit edilmesi gereken kısımlardır.
Kısa ve uzun kule hangi çalışma organizasyonuna daha uygundur
Yukarıdaki maddeler bir arada değerlendirildiğinde iki versiyonun tercih yönü açıktır:
- Delik noktalarının dağınık, sahanın dar ve saha değişiminin sık olduğu projelerde kısa kulenin taşıma uzunluğu ve kule dikme yüksekliği daha az yer kaplar; giriş ve saha uyumu önceliklidir.
- Delik derinliğinin daha fazla, tek delikte sürekli sondaj süresinin daha uzun olduğu ve saha koşullarının uzun kulenin taşınmasına ve dikilmesine izin verdiği projelerde uzun kulenin boru ekleme sıklığını azaltma değeri daha belirgindir.
Bu değerlendirmenin dayanağı yalnızca ekipman yapısı düzeyindeki farklardır; jeolojik uyum ve kuyu tamamlama sonuçlarını içermez. Bilgiler, gerçek sondaj derinliği ve delik çapının formasyon, sondaj takımı, çamur sirkülasyonu, muhafaza borusu tasarımı ve delik içi dirençten etkileneceğini açıkça belirtir; nihai sondaj verimliliği, sondaj derinliği ve kuyu tamamlama sonucu saha koşullarına göre belirlenir.
Ayrıca teyit edilmesi gereken sorular
Bilgilerde verilmeyen içerikler için kendi başına çıkarım yapılmamalıdır. Satın alma öncesinde en azından şu maddeler üreticiden teyit edilecek konular olarak listelenmelidir:
- Aynı delik derinliği ve aynı formasyon koşullarında iki versiyonun boru ekleme sayısı karşılaştırması için başvurulabilecek bir hesaplama yöntemi olup olmadığı.
- Uzun kulenin taşıma durumundaki aks yükü dağılımı ve çekici araç konfigürasyonunun ayarlanması gerekip gerekmediği.
- Farklı kule yüksekliklerine karşılık gelen saha düzlüğü veya temel hazırlama gereksinimleri.
- Tek 9 m sondaj borusunun kuyu ağzı işleminde personel koordinasyonu ve indirme-kaldırma yöntemi için ilgili bir kullanım talimatı olup olmadığı.
Bu soruların yanıtları, uzun kulenin boru ekleme sayısını azaltmasının somut projede gerçekten karşılık bulup bulamayacağını belirler; yalnızca parametre tablosundaki bir satır farkı olup olmadığını değil.
