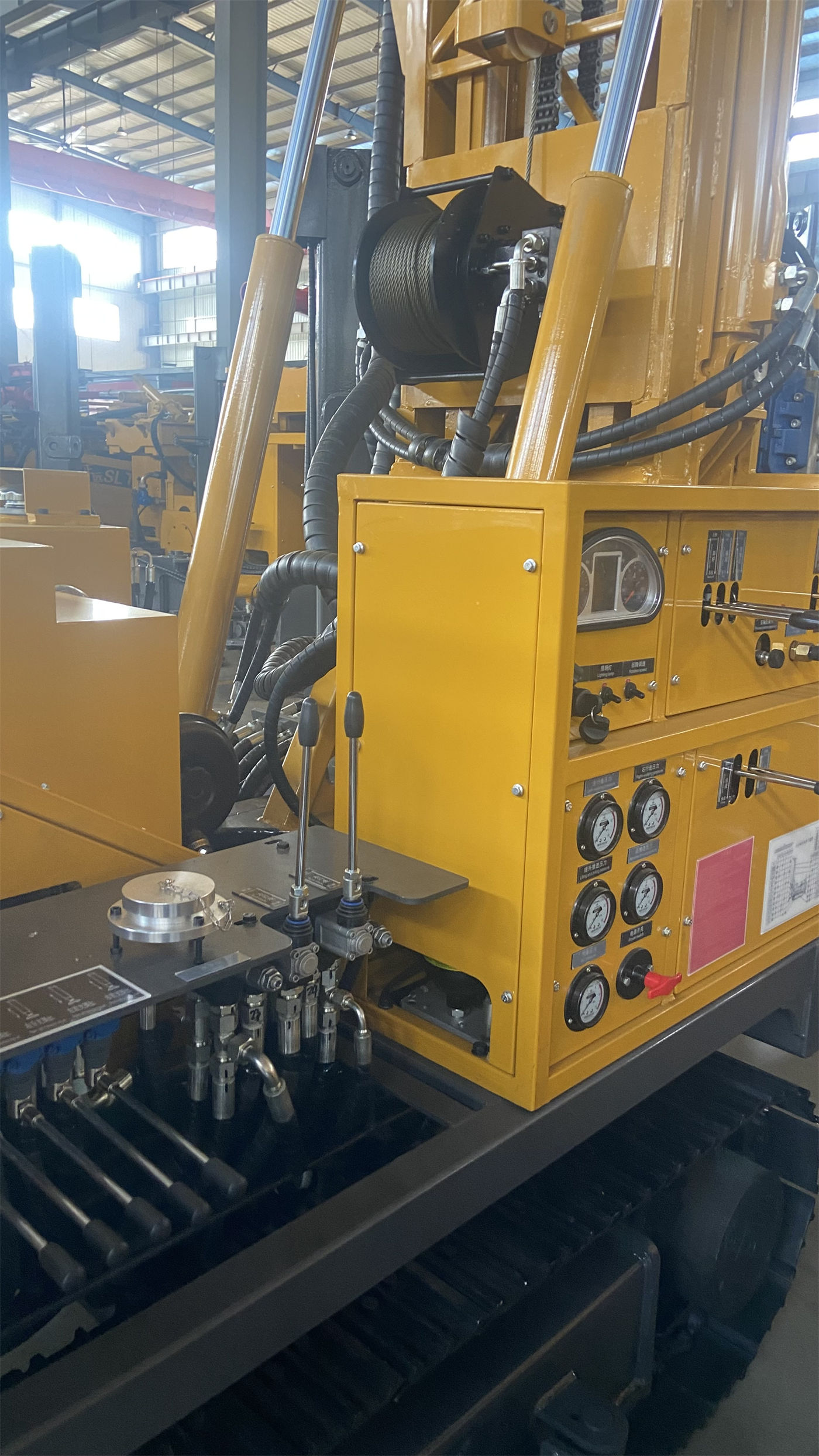

WRTR1000'in parametre tablosunda sıklıkla ayrı ayrı ele alınan birkaç değer vardır: maksimum sondaj derinliği 1000 m, testere dişi maksimum torku 25 kN·m, testere dişi maksimum geçiş deliği çapı 660 mm, kule maksimum yükü 60 T, çamur pompası debisi 1200 L/min. Bunları bir arada değerlendirdiğimizde, bu çekili testere dişli sondaj makinesinin hangi delik tipi aralığında hizmet verebileceği ortaya çıkar — hangi delikler tasarım gereği doğrudan hedeflenmiştir, hangileri için ek doğrulama gerekir.
Aşağıda delik çapı, derinlik, delik eğimi ve kuyu yapısı olmak üzere dört eksende, yalnızca bu sitedeki açık kaynaklarda yer alan değerler kullanılarak incelenmiştir.
660 mm geçiş deliği sondaj ekipmanı geçişini sağlar, kuyu çapını değil
Kaynakta 660 mm değeri, testere dişi maksimum geçiş deliği çapı olarak ifade edilir ve büyük boyutlu kare sondaj milleri, sondaj ekipmanları ve muhafaza boruları için alan sağlar. Bu bir geçiş boyutudur: kare sondaj mili, sondaj borusu bağlantıları, muhafaza boru dizisi buradan geçer.
Kaynak aynı zamanda şunu açıkça belirtir: nihai kuyu çapı, akifer, kuyu borusu, pompa tipi ve formasyon stabilitesine göre tasarlanmalıdır; geçiş deliği boyutu doğrudan sabit delik çapı olarak anlaşılmamalıdır. Dolayısıyla "660 mm boru indirilebilir" ile "bu delik 660 mm çapında açılır" farklı şeylerdir. İlki testere dişi yapısının sağladığı operasyonel alanı, ikincisi kuyu tasarımı sorununu ifade eder; ayrıca matkap ucu özellikleri, genişletme yöntemi, formasyon stabilitesi ve kuyu borusu yapısının uyumlu olup olmadığına bakılmalıdır.
Delik tipi seçerken daha güvenli sıralama şudur: önce akifer ve hedef su verimine göre kuyu borusu ve filtre borusunu belirleyin, ardından delik çapı ve genişletme kademelerini belirleyin, son olarak bu yapının 660 mm geçiş deliğinden boru indirme işlemini gerçekleştirip gerçekleştiremeyeceğini kontrol edin. Tersine, önce 660 mm'den delik çapını geri hesaplamak, testere dişi yapısı açısından mantıklı ancak kuyu tasarımı açısından savunulamaz bir sayı elde etmeye yol açabilir.
1000 m tek bir delik çapına değil, bir dizi koşula karşılık gelir
"Maksimum sondaj derinliği 1000 m" ifadesi kaynakta birkaç bağlantılı koşulla birlikte verilir: delik çapı, sondaj ekipmanı kombinasyonu, formasyon, sirkülasyon yöntemi ve kuyu tasarımı. Yani 1000 m, bu ekipmanın tasarım koşullarında kapsayabileceği derinlik seviyesidir; belirli bir delikte ise deliğin ne kadar büyük açıldığı, hangi formasyondan geçildiği ve hangi sirkülasyonun kullanıldığına bakılır.
Bu bağlantılı ilişkiyi üç yönden hissedebiliriz. Delik çapı büyüdükçe halka boşluğu ve sondaj ekipmanı dönme direnci artar, aynı torkun destekleyebileceği delik kesimi daha sığ kalır. Formasyon sertleştikçe DTH veya dişli matkap sondajının hava kompresörü, delik dibi çekici ve talaş tahliye kapasitesine yönelik gereksinimleri artar; delik dibi kaya tozunun tahliye edilememesi ilerlemeyi doğrudan baskılar. Delik derinleştikçe sirkülasyon direnci ve talaş taşıma mesafesi artar; BW1200/7'nin 1200 L/min debisi tam da derin deliklerde talaş taşıma, duvar koruma ve kuyu içi basınç kontrolü için ayrılmış marjdır.
| Kaynakta verilen parametre | Değer | Delik tipi değerlendirmesinde neyi sınırlar |
|---|---|---|
| Maksimum sondaj derinliği | 1000 m | Derinlik seviyesi; delik çapı, ekipman ve sirkülasyon yöntemiyle birlikte değerlendirilmelidir |
| Testere dişi maksimum torku | 25 kN·m | Büyük sondaj ekipmanı, muhafaza boruları ve yüksek dirençli delik kesimleri |
| Testere dişi devri | 37 / 52 / 84 / 145 r/min | Yumuşak ve sert formasyonlar arasında hız ve tork tercihi |
| Testere dişi geçiş deliği | 660 mm | Kare sondaj mili, sondaj ekipmanı ve muhafaza borusu geçiş kapasitesi |
| Kule maksimum yükü | 60 T | Uzun sondaj dizisi ve muhafaza borusu operasyon yükü |
| Çamur pompası debisi / basıncı | 1200 L/min / 7 MPa | Derin delikte çamur dönüşü ve talaş taşıma |
| Kare sondaj mili / standart sondaj borusu | 108×108×12192 mm / 89×9400 mm | Boruk ekleme sıklığı ve kule alanı |

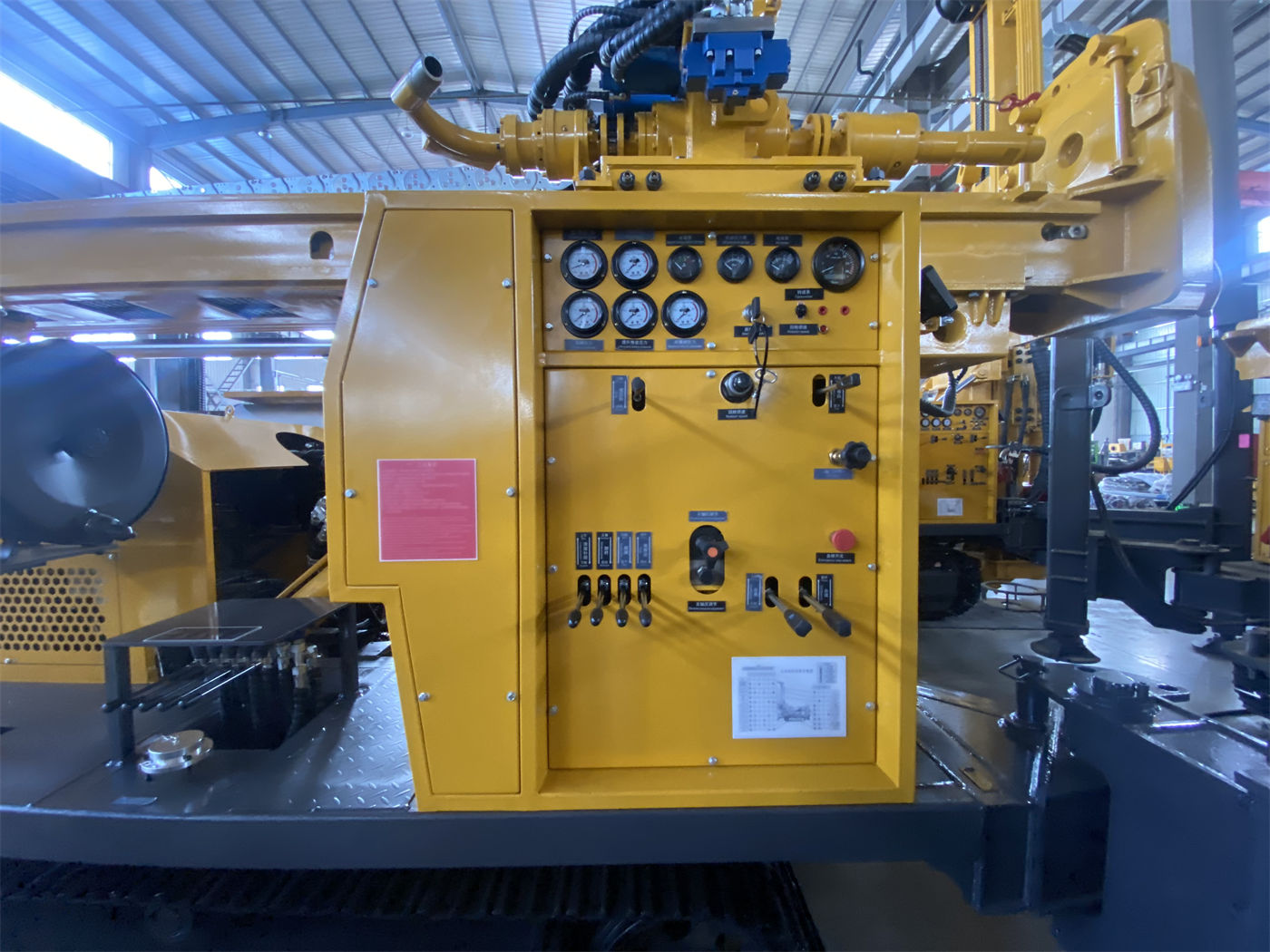

Dört kademeli devir, tüm delik için tek durum değil, kademeli hizmet anlamına gelir
37 / 52 / 84 / 145 r/min dört kademeli devir ile 25 kN·m maksimum tork arasında bir tercih ilişkisi vardır: düşük devir kademesi büyük tork sağlar, büyük sondaj ekipmanı, muhafaza borusu operasyonları ve yüksek dirençli formasyonlar için uygundur; yüksek devir kademesi ise görece stabil yumuşak kaya, ayrışmış tabaka ve bazı tortul formasyonlar için uygundur.
Derin su kuyuları yukarıdan aşağıya genellikle aynı formasyonda olmaz. Kil, silt ve yumuşak formasyonlar çamur doğrudan sirkülasyonu için uygundur; bu durumda matkap ucunun çamur sıvaması ve çamur dönüşünün yetersizliğine dikkat edilmelidir. Gevşek kum ve çakıl tabakaları kolayca göçebilir, çamur kaçırabilir ve genişleyebilir; geçici muhafaza borusu veya kademeli muhafaza borusu gerekebilir. Güçlü ayrışmış veya parçalanmış kaya katmanlarına girildiğinde, delik dibi direnci ve çamur dönüşüne göre dönmeye devam edilebilir veya hava köpüğü kullanılabilir. Görece sağlam sert kayalarda hava kompresörü, delik dibi çekici ve matkap ucu ile DTH sondajı yapılabilir.
Başka bir deyişle, bu ekipmanın karşılaştığı delik tipi sınırı "bir deliğin 0'dan 1000 m'ye kadar aynı parametrelerle açılması" değil, aynı deliğin üst gevşek tabaka, orta kum-çakıl tabakası ve alt ana kaya kesimlerinde farklı delik tipi aralıklarına girmesidir. Dört kademeli devir tam da bu kademeli çalışma için hazırlanmıştır.
Delik eğimi ve açı: Kaynakta verilmeyen kısımlar ayrıca doğrulanmalıdır
Testere dişli sondaj makinesinin çalışma açısı konusunda, bu sitedeki WRTR1000 kaynağında eğimli sondaj açı aralığı, eğimli delik çalışma yöntemi veya buna uygun eğimli delik sondaj ekipmanı açıklaması bulunmamaktadır. 45°/90° çalışma açısını da belirten bazı modellerden farklı olarak, WRTR1000 kaynağında bu tür açı değerleri yer almamaktadır.
Bu nedenle, proje eğimli delik veya yönlendirilmiş delik açmayı gerektiriyorsa, "testere dişli" yapı tipinden yola çıkarak açı kapasitesi hakkında çıkarım yapılmamalı; aşağıdaki hususlar ayrıca üreticiye doğrulatılmalıdır: eğimli sondaj destekleniyor mu, eğim başlatma yönteminin çalışma prensibi nedir, ilgili açıda kule yükü ve testere dişi kuvveti ne olur, eğimli delik kesiminde sirkülasyon ve talaş dönüşü nasıl organize edilir.
Aynı şekilde, küçük çaplı sığ deliklerin çalışma verimliliği için de kaynakta ilgili veri yoktur. Bu, 1000 metre sınıfı ağır hizmet ekipmanıdır; ana vinç tek halat kaldırma kuvveti 90 kN, yardımcı vinç 50 kN, her iki tambur halat kapasitesi 160 m, hareketli kanca ve su başlığı nominal yükü 60 T'dir. Bu değerler, konumunun derin delikler ve ağır sondaj dizisi işleme olduğunu, yüksek frekanslı sığ delik döngüsü olmadığını gösterir.
Opsiyonel hava kaldırmalı ters sirkülasyon talaş dönüş yöntemini değiştirir, ancak delik tipi konumunu değiştirmez
WRTR1000 çamur doğrudan sirkülasyonu, hava köpüğü, DTH delik dibi çekiciyi destekler ve opsiyonel olarak hava kaldırmalı ters sirkülasyon sunar. Kaynağın bu konudaki ifadesi açıktır: bu opsiyonel bir sondaj yöntemidir, özel bir RC araştırma makinesi değildir; proje numune temsiliyeti ve numune kalitesi konusunda net gereksinimler taşıyorsa, uyumlu çift cidarlı sondaj borusu, hava kompresör sistemi ve numune alma ekipmanı da birlikte yapılandırılmalıdır.
Bu bölümün delik tipi sınırları açısından anlamı şudur: proses aynı ekipman üzerinde değiştirilebilir, ancak "proses değiştirilebilir" olması "özel numune alma ekipmanının yerini alabilir" anlamına gelmez. Delik tipinin hedefi sürekli yüksek kaliteli karot ise, özel karot sondaj makinesi seçilmelidir; hedef kaya talaşı numunesi ve numune kalitesi ise, ters sirkülasyon numune alma sisteminin uyumluluk koşulları ayrıca kontrol edilmelidir.
Kaynağın doğrulayabildiği delik tipi aralığı ve doğrulanması gereken sınırlar
Mevcut parametreler bir arada değerlendirildiğinde, WRTR1000'in delik tipi konumu şu şekilde özetlenebilir: 1000 metre sınıfı derin su kuyuları, jeotermal, maden bölgesi su temini, hidrojeoloji ve büyük mühendislik sondajlarına yöneliktir; testere dişi geçiş deliği 660 mm büyük boyutlu sondaj ekipmanı ve muhafaza borusu operasyonları için geçiş sağlar; 60 T kule yükü ve 90 kN ana vinç derin delik uzun sondaj dizisi ve muhafaza borusu yüküne yöneliktir; BW1200/7 çamur pompası derin delik çamur dönüşüne yöneliktir; dört kademeli devir gevşek tabakadan ana kayaya kadar kademeli çalışmayı kapsar.
Aynı zamanda, aşağıdaki içerikler bu sitedeki kaynaklarda verilmemiştir ve üretici veya proje tasarımcısından ayrıca doğrulanmalıdır:
- Farklı delik çaplarının farklı formasyon koşullarındaki karşılık gelen sondaj derinliği; kaynak yalnızca toplam 1000 m seviyesini verir.
- Eğimli delik açı aralığı ve eğimli delik çalışma koşulları.
- Kuyu çapı, kuyu borusu yapısı ve genişletme kademelerinin spesifik eşleşme ilişkisi.
- Opsiyonel hava kaldırmalı ters sirkülasyon seçildiğinde çift cidarlı sondaj borusu, hava kompresör sistemi ve numune alma ekipmanının spesifik özellikleri.
- Güçlü akifer ve yüksek su verimli koşullarda sirkülasyon yöntemi, muhafaza borusu programı ve kuyu temizleme prosesinin spesifik kombinasyonu.
Bu maddeler için ilgili parametreler bulunmadığında, delik tipi sınırı yalnızca "derinlik seviyesi, geçiş deliği boyutu, yük seviyesi ve sirkülasyon yöntemi" katmanına kadar uzanır; daha aşağısı için spesifik delik tipine göre madde madde doğrulama gerekir.
