"Döner tablalı, kamyon üstü düz kule, paletli ters sirkülasyon"u bir arada karşılaştırmak, kolayca ekipman üstünlüğü sıralamasına dönüşebilir. Daha pratik yaklaşım, önce her birinin neyi değiştirdiğine bakmaktır: döner tablalı, döner mekanizmayı kuyu ağzı tablasına yerleştirir ve taşımayı çekici römork şasi üstlenir; kamyon üstü düz kule, kuleyi ve ana makineyi kamyon şasisine monte eder, nakliye karayolu sürüşüne bağlıdır; paletli ters sirkülasyon ise gücü ve dönüşü paletli şasiye yerleştirir ve çift cidarlı sondaj çubuğu ters sirkülasyon yöntemini kullanır. Bu sitedeki verilerde karşılık gelen modeller bu üç yapı tipine ayrılır; aşağıda yapısal koşullara göre açıklanmış, dayanaksız üstünlük sonuçlarına yer verilmemiştir.
Önce üç yapı tipinin ayrım kriterlerini netleştirin
Satın alma sırasında bu üçünün yan yana konması, genellikle proje tanımında "kuyu", "çok nakliye", "büyük kuyu derinliği" gibi koşulların aynı anda geçmesinden kaynaklanır. Ancak yapı ve yöntem aynı düzeyde sorunlar değildir; bunları karıştırarak karşılaştırmak değerlendirme ölçütünü kaybettirir.
- Döner tablalı: Verilerde WRTR600 çekici römorklu döner tablalı sondaj makinesidir; dizel jeneratör, 3NB-130 çamur pompası, döner tabla, çift vinç, sondaj kulesi ve destek ayakları ile donatılmıştır; WRTR1000 de çekici römorklu döner tablalı sondaj makinesidir ve çamur doğrudan sirkülasyon, hava köpüğü, DTH ve hava kaldırmalı ters sirkülasyon olmak üzere dört yöntemi kapsar.
- Kamyon üstü düz kule: WRT600, WRT1000, WRT1200 kamyon üstü düz kule kuyu sondaj makineleridir; WRT1000 verilerinde 1000 metre sondaj derinliğinden, WRT1200'de ise 900 milimetre büyük çaplı kuyu tasarımından söz edilir.

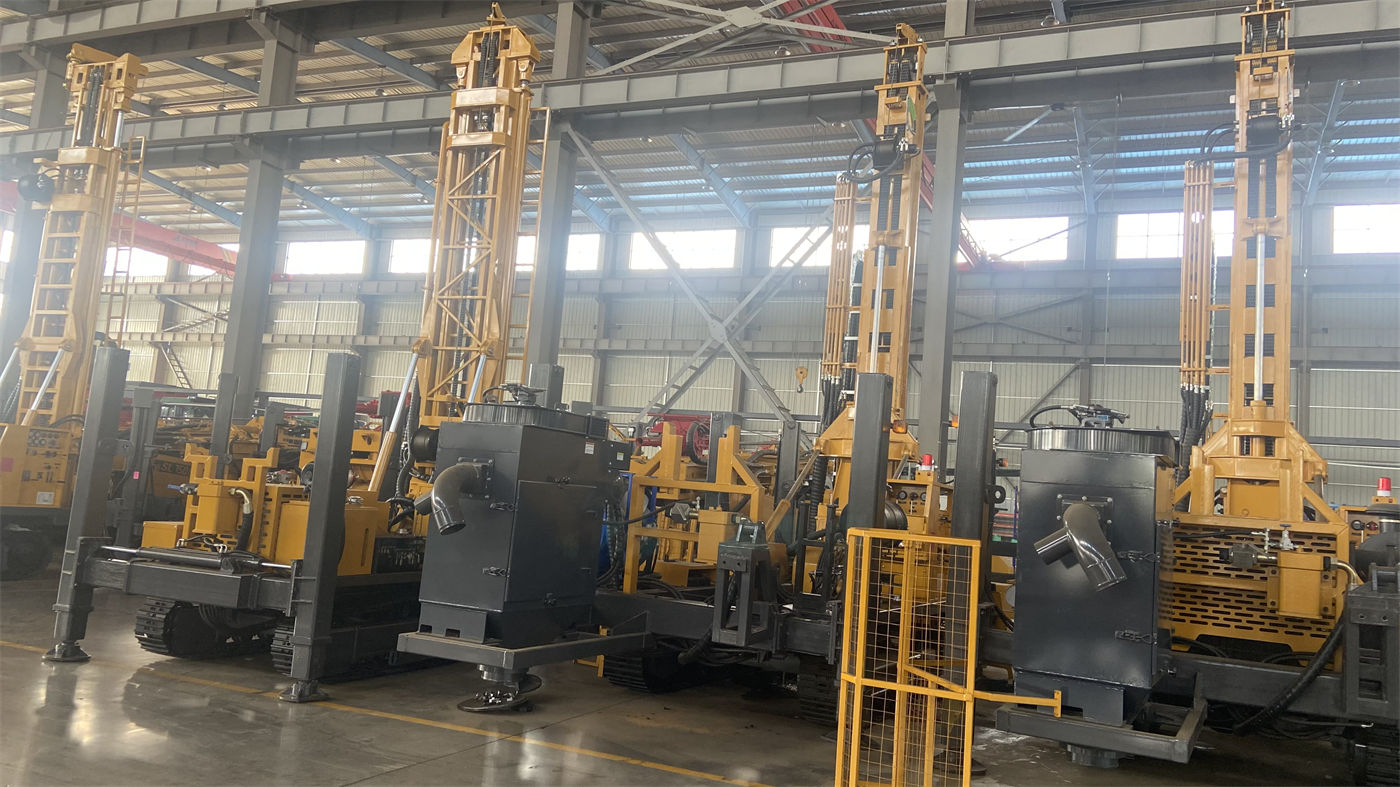

- Paletli ters sirkülasyon: WR500RCE 500 metre hava kaldırmalı ters sirkülasyon kuyu sondaj makinesidir; WR600RC 600 metre paletli ters sirkülasyon sondaj makinesidir, toplam ağırlığı yaklaşık 12,5 tondur ve çift cidarlı sondaj çubuğu ters sirkülasyon yöntemini kullanır.
Bu üçü sırasıyla sahaya giriş şeklini, kuyu tamamlama yöntemini ve kuyu başı organizasyonunu sınırlar. Projenin gerçekte hangi unsurla kısıtlandığını önce teyit etmek, aynı tabloda farklı boyutları karşılaştırmaktan kaçınmayı sağlar.
Sahaya giriş şekli ilk eleme koşuludur
Aynı kuyu projesinde bile ekipmanın kuyu başına ulaşıp ulaşamayacağı ve ulaştıktan sonra ne kadar alan kaplayacağı, genellikle nominal sondaj derinliğinden daha erken karar verir.
Çekici römorklu döner tablalı: çekici ve saha yerleşimine bağlıdır
WRTR600 dizel jeneratör, 3NB-130 çamur pompası, döner tabla, çift vinç, sondaj kulesi ve destek ayaklarını çekici römork şasi üzerinde toplu olarak düzenler. Bu düzenlemenin sahaya giriş koşulları iki noktada toplanır: birincisi, kuyu başı yakınında çekicinin manevra yapabileceği ve römorkun konumlanabileceği alan olup olmadığı; ikincisi, çamur sisteminin ana makine ile birlikte yerleştirilip sirkülasyon hattının korunup korunamayacağıdır. Verilerde WRTR600'ün toplam ağırlığı, dış boyutları ve minimum dönüş yarıçapı verilmemiştir; bu tür veriler yol değerlendirmesinde kullanılmadan önce üreticiden yazılı olarak teyit edilmelidir.
Kamyon üstü düz kule: nakliye karayolu sürüş koşullarına bağlıdır
WRT600, WRT1000, WRT1200 kamyon üstü düz kule yapısını kullanır; nakliye şekli çekici römorkludan farklıdır. Kamyon üstü çözümde satın alma öncesinde teyit edilmesi gerekenler arasında aracın sürüş durumundaki dış boyutları, aks yükü ve yol yükseklik/tonaj sınırları yer alır. Bu sitedeki verilerde bu üç modelin kamyon üstü sürüş ölçüleri ve toplam ağırlığı listelenmemiştir; paletli modellerin ağırlık verileriyle tahmin yapılmamalı, üreticiden doğrulama alınmalıdır.
Paletli ters sirkülasyon: nakliye hızı sınırlıdır, ancak kuyu başları arası hareket görece bağımsızdır
WR600RC paletli şasi kullanır ve toplam ağırlığı yaklaşık 12,5 tondur. Paletli yapının hareket hızı genellikle karayolu sürüşünden düşüktür, ancak aynı saha içinde birden fazla kuyu başı arasında hareket ederken her seferinde çekici sevkiyatına bağlı kalmak gerekmez. Satın alma sırasında verilere dayanarak yürüyüş hızı, tırmanma kabiliyeti ve zemin taşıma gereksinimleri teyit edilmelidir; bu sitedeki mevcut verilerde WR600RC için bu iki değer verilmemiştir.
Döner ve sirkülasyon yapısı kuyu tamamlama aşamasındaki farkı belirler
Döner tablalı ile paletli ters sirkülasyonun kuyu içindeki çalışma şekli farklıdır; yalnızca sondaj derinliğine göre karşılaştırılamaz.
| Yapı tipi | Bu sitedeki verilerde karşılık gelen modeller | Verilerde belirtilen donanım veya yöntem | Satın alma öncesi teyit edilmesi gereken ancak verilerde bulunmayan içerik |
|---|---|---|---|
| Çekici römorklu döner tablalı | WRTR600, WRTR1000 | WRTR600'de 3NB-130 çamur pompası ve 200 kW jeneratör; WRTR1000'de çamur doğrudan sirkülasyon, hava köpüğü, DTH, hava kaldırmalı ters sirkülasyon olmak üzere dört yöntem | Döner tabla geçiş deliği çapı, devir ve tork aralığı, her yönteme karşılık gelen sondaj ekipmanı özellikleri |
| Kamyon üstü düz kule | WRT600, WRT1000, WRT1200 | Kamyon şasisi üzerine düz kule; WRT1000 1000 metre sondaj derinliğine, WRT1200 900 milimetre büyük çaplı kuyuya karşılık gelir | Her modelin döner torku, kaldırma kuvveti, uyumlu hava kompresörü veya çamur pompası parametreleri |
| Paletli ters sirkülasyon | WR500RCE, WR600RC | WR600RC çift cidarlı sondaj çubuğu ters sirkülasyon yöntemi kullanır, toplam ağırlık yaklaşık 12,5 ton | Çift cidarlı sondaj çubuğu özellikleri, hava kaldırma için gereken hava debisi ve basıncı, sondaj ekipmanı donanım listesi |
Tabloda boş bırakılan hücreler, bu sitedeki verilerin henüz kapsamadığı alanlara karşılık gelir. Bu tür alanlar aynı serideki diğer modellerin verileriyle tahmin edilmemeli, teknik protokol aşamasında madde madde teyit edilmelidir.
Hangi proje özellikleri belirli bir yapı tipine daha çok işaret eder
Aşağıdaki değerlendirmeler yalnızca bu sitedeki verilerde yazılı olan kısımlara dayanır ve öneri sıralaması oluşturmaz.
- Proje noktaları dağınık, karayoluyla uzun mesafe nakliye gerekiyorsa ve yerel koşullar çekici veya kamyon geçişine uygunsa hem çekici römorklu hem de kamyon üstü tipler değerlendirme kapsamına girer; verilerde ikisinin aynı güzergâh koşullarındaki karşılaştırma verileri yoktur.
- Aynı sahada çok sayıda kuyu başı varsa ve kuyu başları arasında sık kısa mesafeli hareket gerekiyorsa, paletli şasi çekiciye bağımlılığı azaltır; WR600RC'nin yaklaşık 12,5 tonluk toplam ağırlığı doğrulanabilir bir parametredir.
- Kuyu çapı büyükse ve çamur sirkülasyonuyla kuyu tamamlama gerekiyorsa, döner tablalı ile uyumlu çamur pompası yapısı daha uygundur; bu sitedeki veriler WRTR600'ün 3NB-130 çamur pompasıyla donatıldığını açıkça belirtir.
- WRTR1000 verileri çamur doğrudan sirkülasyon, hava köpüğü, DTH ve hava kaldırmalı ters sirkülasyon olmak üzere dört yöntemi aynı anda listeler; bu, aynı döner tablalı sondaj makinesinin farklı zeminlerde yöntem değiştirebileceğini gösterir; yardımcı ekipman ve sarf malzemeleri seçilen gerçek yönteme göre ayrıca hesaplanmalıdır.
Verilerin kapsamadığı ve satın alma öncesinde yazılı olarak teyit edilmesi gereken hususlar
Üç yapı tipi arasında kararı gerçekte etkileyen şey genellikle verilerde yazmayan alanlardır. Aşağıdaki maddelerin teklif aşamasında üreticiden yazılı olarak istenmesi, sözleşme uygulama aşamasına bırakılmaması önerilir.
- Toplam makinenin nakliye durumu ölçüleri, toplam ağırlığı, aks yükü veya çekici yükü; yol ve yükseklik/tonaj sınırı kontrolü için.
- Her modelin döner tabla veya güç başlığı tork aralığı, devir kademeleri ve karşılık gelen kuyu çapı aralığı.
- Kaldırma kuvveti ve vinç kapasitesi ile uzun sondaj dizisi koşullarında izin verilen maksimum sondaj ekipmanı kombinasyonu.
- Seçilen yönteme karşılık gelen hava kompresörü hava debisi, basıncı veya çamur pompası debisi ve basma yüksekliği parametreleri.
- Zemin uygulanabilirlik sınırlarının ayrıntılı açıklaması; örneğin gevşek katmanlarda ve sert kayalarda hangi sondaj yönteminin kullanılacağı.
Yukarıdaki alanlardan bu sitedeki verilerde açıkça belirtilen değerler doğrudan alıntılanabilir; belirtilmeyen kısımlar diğer modellerin verileriyle ikame edilemez. Kuyu sondaj makinelerinin gerçek delik açma performansı zemin, sondaj ekipmanı ve çalıştırma şekliyle ilgilidir; nihai konfigürasyon saha koşulları ve üreticinin yazılı teknik verilerine göre belirlenmelidir.
