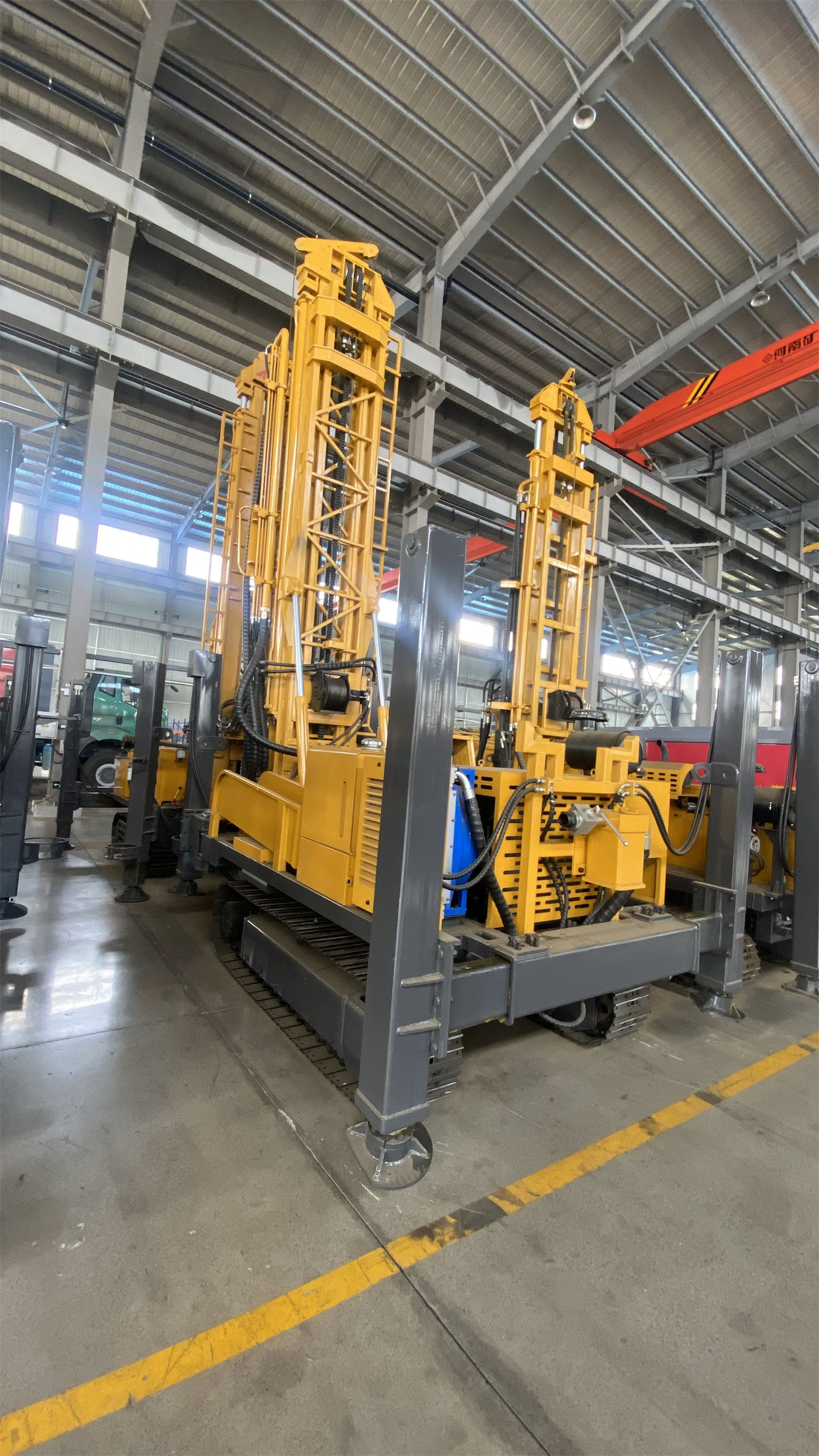

Kuyu sondaj makinesinin kendisi belirlendikten sonra, çoğu zaman bu kuyunun planlandığı gibi delinebilmesini belirleyen kısım yöntem ekipmanıdır. Hava kaldırmalı ters sirkülasyon, hava köpüğü ve DTH delici yöntemlerinin tümü basınçlı havaya bağlıdır; ancak üç yöntemin havanın kullanım yeri, basıncı ve debisi konusundaki gereksinimleri aynı değildir; ihtiyaç duyulan sondaj ekipmanı, kuyu başı düzeneği ve sarf malzemeleri de farklıdır. Bu sitedeki bilgilerde açıkça belirtilen, DTH ile ilgili arayüz değerleridir; hava kaldırmalı ters sirkülasyon ve hava köpüğü için yalnızca "isteğe bağlı köpük pompası" düzeyinde bahsedilmiştir. Bu nedenle bu makale, doğrulanmış kısımlar ile üreticiden teyit edilmesi gereken kısımları ayrı ayrı açıklar.
Önce üç yöntemin delik içinde ne yaptığını ayırt edin
DTH delici, delik dibinde kayayı darbeli olarak kıran bir araçtır; basınçlı hava delik dibinde pistonu hareket ettirerek darbe uygular ve aynı zamanda kırıntıları sondaj borusu ile delik cidarı arasındaki halka şeklindeki boşluktan yüzeye taşır. Havası tek cidarlı sondaj borusundan geçer ve etki ettiği hedef delik dibindeki kayadır.
Hava kaldırmalı ters sirkülasyonda basınçlı hava çift cidarlı sondaj borusunun iç ve dış boruları arasına verilir; delik içinde belirli bir derinlikte gaz-sıvı karışımı oluşturulur ve karışım ile delik içindeki çamur kolonunun yoğunluk farkından yararlanılarak çamur ve kırıntılar iç borudan yüzeye çıkarılır. Hava, kayaya doğrudan darbe uygulamak yerine delik içindeki belirli bir derinlikteki sıvı kolonuna etki eder.
Hava köpüğü, pnömatik sondaj veya hava sirkülasyonu temelinde hava akımına köpük oluşturucu ortam eklenerek kırıntıların köpükle taşınmasıdır; genellikle normal havanın kırıntıları çıkaramadığı delik kesimlerinde kullanılır. Bu üç yöntemin ortak noktası havanın kullanılmasıdır; farklar sondaj ekipmanı yapısı, hava enjeksiyon yeri ve kuyu başı geri dönüş kanalında yoğunlaşır.
DTH delici: Bu sitede açık sayısal değerleri olan arayüz

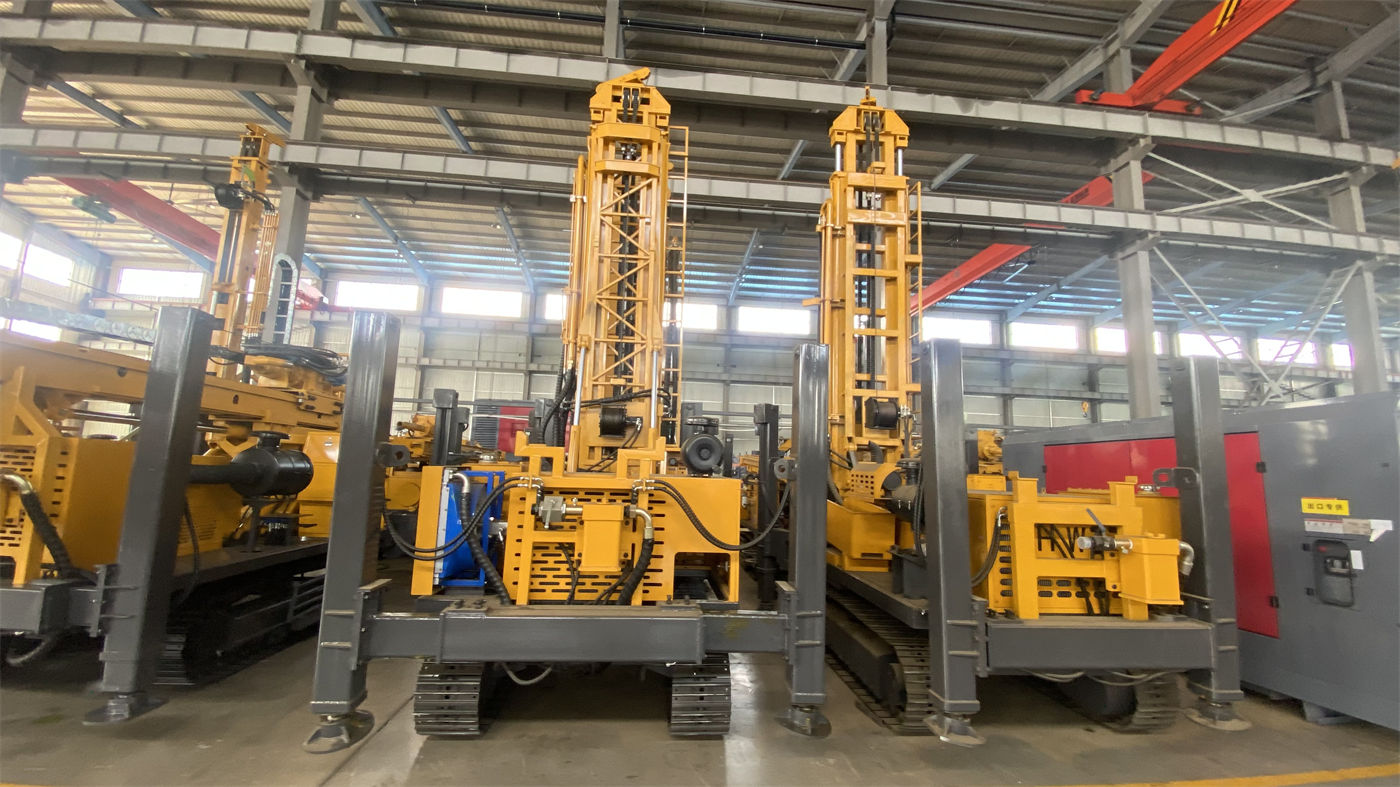

Bu sitedeki WR450SE, WR400S, WR400QS üç modelin bilgilerinde de şu belirtilmiştir: DTH delici kullanıldığında önerilen çalışma basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/dk olup orta ve yüksek hava basınçlı delici serileriyle eşleştirilebilir. WR450SE maksimum sondaj derinliği 450 m, delik çapı 105–400 mm; WR400S ve WR400QS maksimum sondaj derinliği 400 m, delik çapı 105–325 mm'dir.
Bu sayı grubu, sondaj makinesi tarafında uyarlanabilen hava basıncı ve hava tüketimi aralığını gösterir; bu aralığa uyan herhangi bir kompresörün doğrudan eşleştirilebileceği anlamına gelmez. Bilgilerde ayrıca delik çapı arttığında, kaya sertleştiğinde veya rakım yükseldiğinde kompresör debisi gereksiniminin daha yüksek olduğu belirtilmiştir; bu nedenle kompresör seçerken hem basınç hem de debi dikkate alınmalıdır. Gerçek debinin yeterli olup olmadığı ayrıca yerel rakıma, ortam sıcaklığına, hat uzunluğuna ve bağlantı kaçaklarına bağlıdır; bunlar kompresör üreticisinden teyit edilmelidir.
DTH aşamasında ayrıca teyit edilmesi gereken ekipman kalemleri şunlardır: delici modeli ve uygun delik çapı, uyumlu matkap ucu özellikleri, delici yağlama yöntemi ve yağ ürünü, ayrıca yüksek basınçlı hava hattının çapı, basınç dayanım sınıfı ve uzunluğu. Bu sitedeki bilgilerde bakım bölümünde delici sondaj sırasında delici yağlamasının ve kompresör durumunun kontrol edilmesi gerektiği belirtilmiş; ancak yağ markası, delik başına yağ tüketimi veya hava hattı özgül özellikleri verilmemiştir; bunlar satın alma aşamasında üreticiden yazılı olarak teyit edilmelidir.
Kolayca gözden kaçan bir madde: Kırıntı tahliye durumu anormalliğinin ele alınma koşulları
Bu sitedeki bilgilerde, geri dönen kırıntı aniden azaldığında veya hava basıncı anormalleştiğinde deliğin zamanında temizlenmesi ve hava kaçağının kontrol edilmesi, delik dibinde kırıntı birikmesi ve sondaj ekipmanının sıkışmasının önlenmesi gerektiği belirtilmiştir. Bu, satın alma öncesinde sahada delik temizleme imkânının, yedek hava hattı bağlantılarının ve değiştirme parçalarının, ayrıca kuyu ağzında düzenli kırıntı tahliyesi ve toz bastırma koşullarının olup olmadığının teyit edilmesi gerektiği anlamına gelir. Bunlar ekipman koşullarına girer; açıkça yazılmazsa iş başladıktan sonra geçici olarak çözülmesi kolaydır.
Hava kaldırmalı ters sirkülasyon: Bu sitede basınç ve sondaj ekipmanı özellikleri verilmemiştir
Bu sitedeki kuyu sondaj makinesi kamuya açık bilgilerinde hava kaldırmalı ters sirkülasyon isteğe bağlı yöntem yönlerinden biri olarak listelenmiş; ancak uygun hava kaldırma basıncı, gerekli hava debisi, çift cidarlı sondaj borusu özellikleri, karışım odası yapısı ve kuyu başı sızdırmazlık biçimi belirtilmemiştir. Bu nedenle aşağıdaki maddelerin tümü yalnızca üreticiden teyit edilmesi gereken hususlar olarak listelenebilir; DTH bölümündeki 1,2–3,5 MPa ve 16–55 m³/dk değerlerinden çıkarım yapılamaz.
- Çift cidarlı sondaj borusunun dış boru, iç boru çapları ve bağlantı biçimi ile sondaj makinesi tahrik kafası ve tutucu ile uyum ilişkisi;
- Hava kaldırma için gereken kompresör basıncı ve debi aralığı ile DTH çalışma koşuluyla aynı kompresörün paylaşılıp paylaşılmayacağı;
- Karışım odasının (veya hava kaldırma valfinin) montaj derinliği aralığı ve karşılık gelen delik derinliği koşulları;
- Kuyu başı sızdırmazlık düzeneği, geri dönüş suyu hattı ve çamur havuzu hacim gereksinimleri;
- Geri dönen çamurun işlenmesi ve sirkülasyon biçimi ile özel çöktürme ve kum alma aşamasının gerekip gerekmediği.
Belirtmek gerekir ki hava kaldırmalı ters sirkülasyonun kaldırma kapasitesi, delik içi sıvı seviyesi yüksekliği, karışım yoğunluğu ve hava enjeksiyon derinliği ile doğrudan ilişkilidir; bu parametreler delik derinliği ve delik içi su seviyesine göre değişir ve saha çalışma koşullarına girer. Satın alma aşamasında yukarıdakilerden herhangi biri belirlenemiyorsa, bu yöntemin ekipman konfigürasyon listesine yazılması uygun değildir.
Hava köpüğü: Bilgiler yalnızca "isteğe bağlı köpük pompası" düzeyine kadar
Bu sitedeki WR450SE, WR400S, WR400QS bilgilerinde projeye göre isteğe bağlı köpük pompası seçilebileceği ve köpük yardımının ciddi hava kaçağı olan delik kesimleri için ele alma yöntemlerinden biri olarak konumlandırıldığı belirtilmiştir; kırık zon ve hava kaçağı olan formasyonlar bölümünde delik cidarı ve hava kaçağı durumuna göre köpük veya muhafaza borusu kullanılabileceği belirtilmiştir.
Ancak bilgilerde köpük sıvısının karışım oranı, delik başına tüketim miktarı, köpük oluşturucu tipi, köpük pompasının debi ve basınç parametreleri ile köpük geri döndükten sonraki köpük giderme ve işleme biçimi verilmemiştir. Bu nedenle satın alma öncesinde üreticiden teyit edilmesi gereken somut hususlar şunlardır: köpük pompasının sondaj makinesine bağlantı biçimi ve montaj konumu; DTH veya hava sirkülasyonu ile birlikte kullanıldığında hava akımı enjeksiyon biçimi; köpük ortamının çamur sistemine, sondaj borusu dişlerine ve delici yağlamasına ek gereksinim getirip getirmediği; geri dönen köpüğün toplanması ve bertaraf koşulları.
Köpüğün hava kaçağı olan formasyonlar için bir ele alma yöntemi olarak görülmesi, bir köpük pompası eklemenin tüm hava kaçağı sorunlarını çözeceği anlamına gelmez. Bilgilerde ayrıca hava kaçağı ciddiyse yalnızca kompresör basıncının artırılmaması, büyük çatlak veya boşluk olup olmadığının da değerlendirilmesi gerektiği belirtilmiştir. Bu kısımda satın alma aşamasında yalnızca ekipman ve sarf malzemesi koşulları teyit edilebilir; delik oluşumu değerlendirmesi yine formasyon verileriyle birlikte yapılmalıdır.
Üç yöntemin ortak ekipman koşulları
Hangi pnömatik yöntem seçilirse seçilsin, aşağıdaki koşul türleri aynı anda ortaya çıkar ve satın alma öncesinde birleştirilerek teyit edilebilir:
| Ekipman kalemi | DTH delici | Hava kaldırmalı ters sirkülasyon | Hava köpüğü |
|---|---|---|---|
| Sondaj borusu biçimi | Tek cidarlı sondaj borusu | Çift cidarlı sondaj borusu (özellikler teyit edilecek) | Birlikte kullanılan yöntemle aynı |
| Kompresör basıncı/debisi | 1,2–3,5 MPa, 16–55 m³/dk (bu site model bilgileri) | Üreticiden teyit edilmeli | Üreticiden teyit edilmeli |
| Köpük pompası | Hava kaçağı olan delik kesimlerinde isteğe bağlı | Bilgilerde isteğe bağlı aksesuar olarak listelenmiş | Kullanılması gerekir |
| Kuyu başı düzeneği | Kırıntı tahliyesi ve toz bastırma koşulları | Sızdırmazlık ve geri dönüş suyu hattı | Geri dönenlerin toplanması |
| Çamur sistemi | Örtü tabakası aşamasında genellikle hâlâ çamur gerekir | Sirkülasyon ortamının ana gövdesi olarak | Birlikte kullanılan yönteme bağlı |
Bu sitedeki bilgilere göre çamur pompası, santrifüj pompa, jeneratör ve köpük pompası çalışma koşullarına göre isteğe bağlı seçilebilen kapsamdadır: gevşek tabaka fazla olan projelerde çamur pompasına daha çok ihtiyaç duyulur, sert kaya projeleri daha çok kompresöre ve deliciye bağlıdır, ciddi hava kaçağı olan delik kesimlerinde köpük yardımı kullanılabilir, sabit güç kaynağı olmayan sahalarda jeneratör gerekebilir.
Satın alma öncesinde önce kâğıda dökülebilecek hususlar
- Bu projenin hedef delik çapı ve delik derinliği aralığını netleştirin; seçilen model bilgilerindeki delik çapı ve maksimum sondaj derinliği aralığıyla karşılaştırın;
- DTH çalışma koşulu için kompresör basıncı ve debi gereksinimini satın alma koşulu olarak yazın; rakım ve hava sıcaklığı koşullarını belirtin;
- Hava kaldırmalı ters sirkülasyon için ayrıca uygun basınç, hava debisi ve çift cidarlı sondaj borusu özelliklerine ilişkin yazılı açıklama isteyin;
- Hava köpüğü için köpük pompası parametrelerini, sarf malzemesi tipini ve geri dönenlerin işlenme gereksinimlerini isteyin;
- Delici ve matkap ucu özelliklerini, yağlama yöntemini ve yedek parça listesini teyit edin;
- Sondaj makinesi tarafındaki aksesuar arayüzlerini ve isteğe bağlı parça listesini teyit edin; sahaya geldikten sonra bağlantı kurulamamasını önleyin.
Bu sitedeki bilgilerde WR450SE sondaj derinliği 450 m, kaldırma kuvveti 20 T, çift çalışma koşulu torku 9000/4500 N·m, güç 92 kW; WR400S sondaj derinliği 400 m, kaldırma kuvveti 22 T, tork 8000/4000 N·m, güç 92 kW; WR400QS sondaj derinliği 400 m, kaldırma kuvveti 22 T, tork 8000/4000 N·m, güç 103 kW'dır. Bu veriler sondaj makinesinin kendi kapasitesini tanımlar; yöntem ekipmanı için gereken kompresör, köpük pompası, çift cidarlı sondaj borusu ve kuyu başı düzeneği harici sistemlere aittir ve yukarıdaki biçimde ayrı ayrı teyit edilmelidir.
Bilgilerin kapsamadığı, üreticiden yazılı teyit edilmesi gereken kısımlar
Aşağıdaki noktalar bu sitedeki mevcut bilgilerde dayanak bulunamamıştır; bu makale tahmin yürütmez: hava kaldırmalı ters sirkülasyona karşılık gelen kompresör basıncı ve debi aralığı; çift cidarlı sondaj borusunun somut özellikleri ve bağlantı biçimi; karışım odası veya hava kaldırma valfinin modeli ve montaj derinliği; hava köpüğünün karışım oranı ve sarf malzemesi tüketim miktarı; köpük geri dönenlerinin bertaraf gereksinimleri; üç yöntemin aynı sondaj makinesinde geçiş biçimi ve geçiş süresi.
Gerçek jeolojik koşullar, delik içi araçlar ve çalıştırma biçimleri farklılık gösterebileceğinden nihai sondaj verimliliği ve delik oluşumu sonucu saha koşullarına göre belirlenmelidir. Yukarıdaki ekipman koşullarının satın alma sözleşmesinde veya teknik teyit belgesinde madde madde yazılması, üreticinin yazılı parametreleri vermesinden sonra ekipman listesine dahil edilmesi önerilir.
