Bu dört ekipman türü arasındaki temel fark isimlerinde değil, "ne çıkarılacak" ve "ne bırakılacak" sorusundadır: karotlu sondaj makinesi sürekli ve eksiksiz karot çıkarır, ters sirkülasyonlu sondaj makinesi derinliğe göre kırıntı numunesi toplar, su kuyusu sondaj makinesi istikrarlı bir kuyu duvarı oluşturur ve yeraltı suyunu çıkarır, sondaj makinesi ise daha geniş bir ifadedir; karotlu sondaj makinesini de ters sirkülasyonlu sondaj makinesini de kapsayabilir. Satın alırken önce sondaj amacını netleştirin, ardından sondaj derinliği, delik çapı, numune alma sistemi ve destekleyici kapasiteyi karşılaştırın.
I. Önce numune alma yöntemine, sonra ekipman adına bakın
Birçok satın alma anlaşmazlığı, "keşif"in tek tip bir süreç olarak görülmesinden kaynaklanır. Aslında maden arama delikleri ile jeolojik numune deliklerinin numune şekline yönelik gereksinimleri farklıdır ve buna karşılık gelen ekipman yapıları da farklıdır.
| Ekipman türü | Ana çıktı | Numune özellikleri | Tipik hedef |
|---|---|---|---|
| Karotlu sondaj makinesi | Sürekli karot | Formasyon bütünlüğünü korur, yapı ve konum gözlemlenebilir | Cevher gövdesi ince doğrulaması, jeolojik kayıt |
| Ters sirkülasyonlu sondaj makinesi | Derinliğe göre dönen kırıntı | Numune miktarı fazla, hızlı, ilerleme boyunca bölümlere ayrılır | Maden arama, anomali doğrulama, sıklaştırma kontrolü |
| Su kuyusu sondaj makinesi | Kuyu açma | Numune almayı hedeflemez, kuyu duvarı, kuyu çapı ve su veren tabakaya odaklanır | Su temini, sulama, su düşürme, jeotermal |
| Sondaj makinesi | Konfigürasyona bağlı | Karot veya kırıntı olabilir | Maden, hidrojeoloji, jeolojik araştırma |
Bu materyalde WR400RC, WR500RC-CS3, WR600RC, WR600RC-CS3 ters sirkülasyon yönündeki paletli sondaj makineleridir; WRTR1000, WRTR600 çekili tip döner tablalı su kuyusu sondaj makineleridir; WRT600, WRT1000, WRT1200 ise araç üstü düz kuleli su kuyusu sondaj makineleridir. Mevcut materyalde bağımsız karotlu sondaj makinesi modellerinin BQ/NQ/HQ karot alma kapasitesi verilmemiştir, bu nedenle bu makalede karotlu sondaj makinesinin özel çap parametreleri listelenmemiştir; bu tür veriler karotlu sondaj makinesi üreticisinin teknik onay materyallerine dayanmalıdır.
II. Ters sirkülasyonlu sondaj makinesi: hızlı ve bol miktarda kırıntı numunesi elde etmek için uygundur
Numune dönüş yolu numune şeklini belirler
Ters sirkülasyonlu sondaj, çift cidarlı sondaj çubuğu aracılığıyla bağımsız bir geri dönüş kanalı oluşturur; kırıntılar esas olarak sondaj çubuğunun dış cidarındaki halka boşluktan değil, sondaj çubuğunun içinden yüzeye döner. Bu yol, kırıntıların delik içindeki karışma mesafesini kısaltmaya yardımcı olur ve delik derinliğine göre numune toplamayı kolaylaştırır. Elde edilen karot değil kırıntıdır, bu nedenle maden arama öncesi ve sıklaştırma doğrulaması için uygundur; formasyon yapısını gözlemlemeyi gerektiren karot deliklerinin yerini almaya uygun değildir.
Sitemizdeki ters sirkülasyon modellerinin farkları
| Model | Maksimum sondaj derinliği | Delik çapı | Çalışma açısı | Kaldırma kuvveti | Numune alma sistemi |
|---|---|---|---|---|---|
| WR400RC | 400 m | 105–305 mm | 45°/90° | 22 T | Standart RC numune dönüşü |
| WR500RC-CS3 | 500 m | 105–400 mm | 45°/90° | 25 T | CS3 üçü bir arada siklon numune alma sistemi |
| WR600RC | 600 m | 105–450 mm | 45°/90° | 29 T | Standart RC numune dönüşü |
| WR600RC-CS3 | 600 m | 105–450 mm | 45°/90° | 29 T | CS3 üçü bir arada siklon numune alma sistemi |
Tablodan görülebileceği gibi CS3, sondaj derinliğini artıran bir yetenek değil, siklon ayırma, temsili numune bölme ve numune toplamayı aynı sürece entegre eden bir sistemdir. Günde çok sayıda numune işlemesi gereken ve manuel numune aktarma adımlarını azaltmak isteyen keşif ekipleri için bu tür entegre numune alma sistemleri ara taşımayı azaltabilir. Materyalde numune geri kazanım oranına ilişkin somut test verileri verilmemiştir, bu nedenle bundan numune alma hassasiyeti çıkarılamaz.
Ters sirkülasyon modeli seçerken onaylanması gereken destekleyici unsurlar
- Hava kompresörü basıncı ve debisi: WR400RC için önerilen çalışma basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/dk; WR600RC serisi için önerilen 1,6–6 MPa, 16–75 m³/dk. Delik derinliği ve çapı arttığında yalnızca basıncın karşılanması, debi yetersizse numune dönüşünün azalmasına ve delik dibinde kırıntı birikmesine yol açabilir.
- Çift cidarlı sondaj çubuğu özellikleri: WR400RC için önerilen 89/102 mm RC sondaj çubuğu, sondaj çubuğu uzunluğu 3 m. Çift cidarlı sondaj çubuğunun bağlantı sızdırmazlığı ve iç boru aşınması, numunenin karışıp karışmamasını doğrudan etkiler.
- Numune yönetimi: Her numune torbasına sondaj numarası, numune numarası, başlangıç-bitiş derinliği ve tarih yazılmalıdır; saha kayıtları numune torbalarıyla bire bir eşleşmelidir. Proje QA/QC sistemi uygulanıyorsa, gerekliliklere göre tekrar numuneleri, standart numuneler ve boş numuneler de ayarlanmalıdır.
- Ana makine ağırlığı ve saha: WR400RC toplam makine yaklaşık 11 T, WR500RC-CS3 ve WR600RC serisi yaklaşık 12–12,5 T; nakliye öncesinde yol taşıma kapasitesi ve platform alanı onaylanmalıdır.
III. Su kuyusu sondaj makinesi: hedef delik açma ve istikrarlı su çıkışıdır
Döner tablalı ve araç üstü düz kuleli tipler arasındaki fark

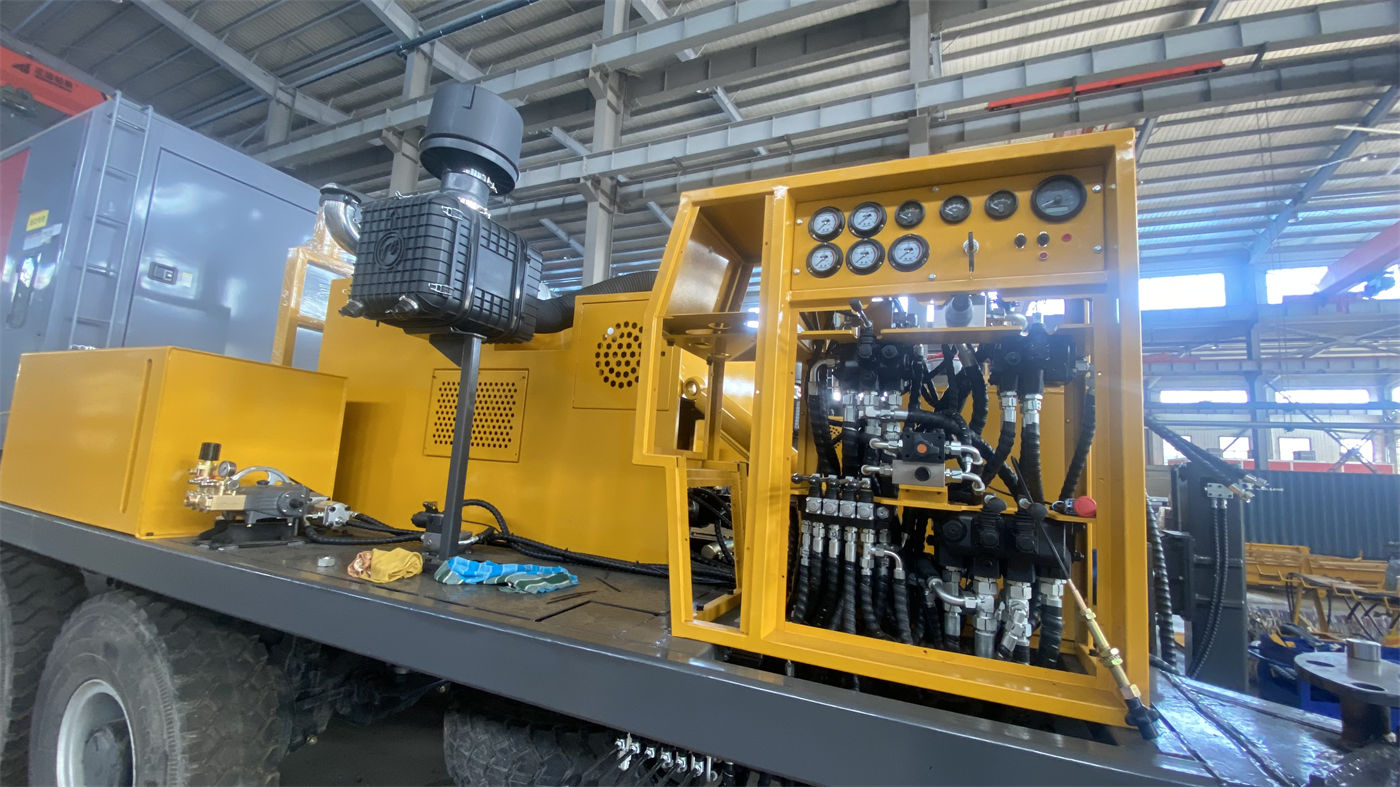

Sitemizdeki su kuyusu sondaj makineleri iki yöne ayrılır. WRTR1000 ve WRTR600 çekili tip döner tablalı sondaj makineleridir; döner tabla dönüşü ve çamur sirkülasyonu esastır, derin su kuyuları, jeotermal, maden sahası su temini ve hidrojeolojik sondajlar için uygundur. WRT600, WRT1000, WRT1200 ise araç üstü düz kuleli tam hidrolik su kuyusu sondaj makineleridir; sondaj kulesi, güç başlığı, hidrolik ilerleme ve kumanda sistemi araç şasisine entegre edilmiştir, sondaj noktalarının dağınık olduğu ve sık yol nakliyesi gereken projeler için daha uygundur.
| Model | Montaj tipi | Maksimum sondaj derinliği | Delik çapı | İlerleme/dönüş çekirdeği |
|---|---|---|---|---|
| WRTR600 | Çekili tip döner tabla | 600 m | Maksimum 500 mm | Döner tabla 38/57/85 r/dk |
| WRTR1000 | Çekili tip döner tabla | 1000 m | Döner tabla geçiş deliği 660 mm | Döner tabla 25 kN·m, dört kademeli |
| WRT600 | Araç üstü düz kule | 600 m | 140–450 mm | 37 T kaldırma kuvveti, çift çalışma modu torku |
| WRT1000 | Araç üstü düz kule | 1000 m | 105–800 mm | 51/52 T kaldırma kuvveti, çift hızlı dönüş |
| WRT1200 | Araç üstü düz kule | 1200 m | 105–900 mm | 61 T kaldırma kuvveti, 24000/12000 N·m |
Belirtmek gerekir ki WRTR600 ve WRTR1000'in kamuya açık materyalleri döner tabla geçiş deliğini ve maksimum sondaj çapını verir; WRTR600 maksimum sondaj çapı 500 mm, WRTR1000 döner tabla geçiş deliği 660 mm'dir. Materyal açıkça uyarır: nihai kuyu açma çapı akifer, kuyu borusu, pompa tipi ve formasyon stabilitesine göre tasarlanmalıdır; geçiş deliği ölçüsü doğrudan sabit sondaj çapı olarak anlaşılmamalıdır.
Su kuyusu projelerinde değerlendirme sırası
- Önce hidrojeolojik araştırma yapın, hedef akifer derinliğini ve su kalitesini belirleyin, sonra sondaj derinliğini konuşun.
- Su verimine, kuyu borusuna ve pompa tipine göre kuyu çapını geriye doğru hesaplayın; önce maksimum delik çapını seçmeyin.
- Üstteki gevşek tabakalarda öncelikle çamur, muhafaza borusu veya kademeli muhafaza borusu ile istikrarlı bir delik bölümü oluşturun, sonra sert kayaya geçin.
- Sert kayaya girdikten sonra DTH deliciye geçilebilir; WRTR1000 için hava kaldırmalı ters sirkülasyon opsiyonel, WRT1200 1,65–8 MPa, 16–120 m³/dk DTH çalışma koşullarını destekler.
- Güçlü akifer ve yüksek su veren bölümlerde ana su veren tabakanın derinliği kaydedilmeli, kuyu açma aşamasında buna göre filtre borusu ve su kesme bölümü ayarlanmalıdır.
IV. Aynı ekipmanın hem keşif deliği hem de su kuyusu için kullanılması: sınır nerede
Materyal, WR400RC, WR500RC-CS3, WR600RC ve WR600RC-CS3'ün derin su kuyularını ana uygulamalar arasında saydığını; WRTR1000, WRT1200 gibi su kuyusu sondaj makinelerinin de hidrojeolojik ve genel jeolojik sondajlarda kullanılabileceğini gösterir. Bu, bazı projelerde aynı ekipmanın farklı delik noktalarında farklı görevler üstlenebileceğini gösterir, ancak birkaç durumu ayırt etmek gerekir.
Birlikte kullanılabilecek durumlar
- Su kuyusu sondaj makinesinin sürekli karot gerektirmeyen jeolojik delikleri üstlenmesi: kırıntı, dönen su, çamur parametreleri ve sondaj tepkisiyle formasyon değişimleri değerlendirilebilir.
- Ters sirkülasyonlu sondaj makinesinin numune alma vurgusu olmayan su kuyusu deliklerini üstlenmesi: normal DTH veya çamur dönüşüne geçilebilir, tam RC numune alma sistemi devreye alınmaz.
- Aynı projede farklı sondaj hedefleri: örneğin madende hem keşif delikleri hem de yaşam suyu ve toz bastırma su kuyuları olabilir; delik noktası amacına göre sondaj ekipmanı ve yapım süreci değiştirilebilir.
Ek konfigürasyon gerektiren veya ikame edilmemesi gereken durumlar
- Sürekli yüksek kaliteli karot gerektiğinde özel karotlu sondaj makinesi seçilmelidir. Materyalin su kuyusu sondaj makineleri için ifadesi şudur: "Proje sürekli yüksek kaliteli karot gerektiriyorsa, özel karotlu sondaj makinesi seçilmelidir."
- Ters sirkülasyonlu sondaj makinesi keşif numune alımı için kullanıldığında, uyumlu çift cidarlı sondaj çubuğu, hava kompresörü sistemi ve numune alma ekipmanı konfigüre edilmelidir. WRTR1000 için hava kaldırmalı ters sirkülasyon opsiyoneldir, ancak materyal açıkça bunun "özel RC keşif makinesi olmadığını" belirtir; numune temsiliyeti ve numune bölme kalitesi konusunda net gereksinimleri olan projelerde aynı zamanda uyumlu numune alma sistemi de konfigüre edilmelidir.
- Su kuyusu sondaj makinesinin numune deliğine dönüştürülmesi, genellikle numune yönetimi, numune numaralandırması ve derinlik eşleştirmesi açısından özel RC platformu kadar iyi değildir.
V. Satın almadan önce onaylanması önerilen bilgiler
- Sondaj amacı: sürekli karot almak, kırıntı numunesi almak veya kuyu açıp su çıkarmak.
- Tasarım delik derinliği ve çapı: ikisi birlikte gereken kaldırma kuvvetini, dönüş torkunu ve hava kompresörü debisini belirler.
- Sondaj açısı: eğimli delik gerekiyorsa ekipmanın çalışma açısı aralığı onaylanmalıdır; ters sirkülasyon modelleri için materyalde 45°/90° verilmiştir.
- Formasyon dizisi: üstteki gevşek tabaka kalınlığı, kırık zon ve hava kaçaklı formasyon olup olmadığı, çamur ve muhafaza borusu gerekip gerekmediğini belirler.
- Numune yönetim sistemi: maden arama yapılıyorsa siklon, numune bölücü ve numune dönüş hortumunun temizlik sıklığı proje QA/QC sistemiyle uyumlu olmalıdır.
- Nakliye koşulları: araç üstü düz kule için yol yükseklik sınırı, köprü taşıma kapasitesi ve dönüş yarıçapı doğrulanmalıdır; çekili tip için çekici araç ve taşıma ölçüleri onaylanmalıdır, örneğin WRTR600 kısa kule taşıma ölçüsü yaklaşık 15100 × 2480 × 4100 mm.
- Destekleyici ekipman: hava kompresörü, çamur pompası, jeneratör, köpük pompası ve muhafaza borusu aletlerinin genel bütçeye dahil edilip edilmediği.
Materyalde bağımsız karotlu sondaj makinesinin karot çapı, karot alma kapasitesi ve ilgili sondaj parametreleri verilmemiş; ayrıca her modelin gerçek maden sahası veya su kuyusu projesindeki sondaj verimliliği verileri de sunulmamıştır. Bu içerikler, belirli karotlu sondaj makinesi modeli netleştirildikten sonra üretici teknik materyalleri ve projenin hidrojeolojik koşullarına göre daha fazla onaylanmalıdır. Bu makalede listelenen değerler, sitemizde doğrulanmış ürün materyallerinden alınmıştır; gerçek sondaj derinliği, delik çapı ve kuyu açma sonuçları saha koşulları ve özel tasarıma göre belirlenmelidir.
